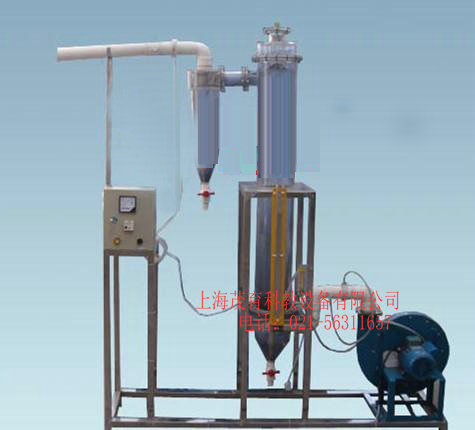

數據采集顆粒層除塵器,數據采集顆粒層除塵器實驗裝置
2022-08-08 10:36
顆粒層除塵器是利用顆粒狀物料（如矽石、礫石、焦炭、金屬屑、陶粒等）作填料層的內濾式除塵裝置。捕集灰塵種類多，除塵效率受氣溫、氣量、灰塵波動大的影響小。 [1] 濾塵機製與袋式除塵器相似，主要靠篩濾、慣性碰撞、截留及擴散作用等，使粉塵附著於顆粒濾料及塵粒表麵上。過濾效率隨顆粒層厚度及其上積附粉塵層厚度的增加而提高，壓力損失亦隨之提高。
1、風量：200~300m3/h；
2、入口氣體含塵濃度：<50g/ m3
3、除塵效率：70%~80%；
4、壓力降：<2000Pa；
5、裝置外形尺寸：長2100mm寬500mm高1900mm、
6、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
7、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；
1、在線進、出粉塵濃度檢測係統（日本進口傳感器）2套：4-20MA輸出、測量範圍0-2000PPM,分辨率1PPM、測量範圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測係統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測係統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線製）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄曆史數據和實時曲線、數據處理軟件：
6、顆粒層除塵器1套、透明有機玻璃材質、壁厚7mm、含卸除灰塵裝置；
7、有機玻璃粉塵自動加料裝置1套：立式加料；
8、氣塵靜態混合器1套：采用箱式靜態混合器；
9、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
10、離心通風機1台：電源電壓：220V、功率1.1Kw、轉速2900r/min；
11、變頻器1套：控製風機轉矩調節風量大小；
12、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、帶燈自鎖按鈕開關、
13、 Ø 110連接管路及控製球閥
14、不鏽鋼框架實驗台（38mm×38mm不鏽鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
