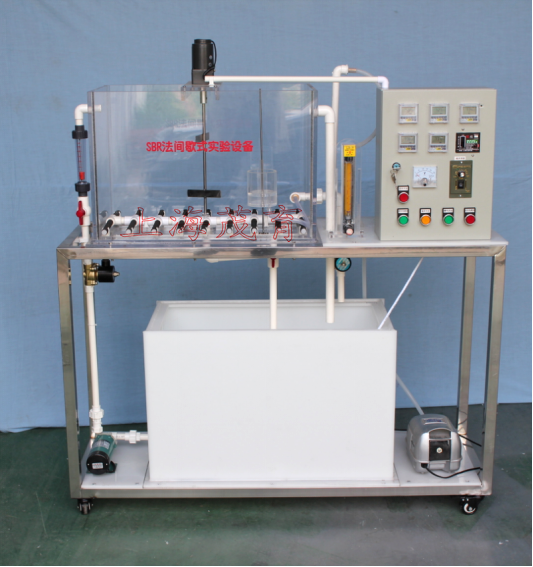

SBR法間歇式生物處理實驗裝置,SBR法間歇式生物處理實驗設備
2026-03-09 09:22
間歇式活性汙泥處理係統又稱序批式活性汙泥處理係統，英文簡稱SBR工藝（Sequencing Batch Reactor）。本工藝最主要的特征是集有機汙染物降解與混合液沉澱於一體，與連接式活性汙泥法相比較，工藝組成簡單，勿需設汙泥回流設備，不設二次沉澱池，一般情況下，不產生汙泥膨脹現象，在單一的曝氣池內能夠進行脫氮和除磷反應，易於自動控製，處理水水質好。本裝置是SBR工藝的教學演示和動態實驗設備。通過本實驗希望達到以下目的：
通過本實驗，希望達到下述目的：
1、了解SBR法係統的特點；
2、加深對SBR法工藝及運行過程的認識。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：2～6L/h（平均）
3、SBR：停留時間：4、6～13h
4、二沉池：停留時間：4～1h
5、按照當地汙水數據為標準：
6、設計進、出水水質範圍：
進水BOD5 400～800mg/L 出水50～100 mg/L
進水COD 600～1200mg/L 出水100～150 mg/L
進水SS 200～400mg/L 出水30～40 mg/L
進水pH 6～9 出水6～9
7、SBR反應池：550mm×350mm×500mm、
8、裝置外形尺寸：1000mm×400mm×1400mm、
9、工作電源：AC220V±10%、50Hz，單相三線製，功率300W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1、原水箱1隻：白色PP板材質、厚度10mm，500×400×400mm、底板上安裝有放空閥，方便將水排淨；
2、清水箱1隻：白色PP板材質、厚度10mm，200×400×400mm，底板上安裝有放空閥，方便將水排淨；
3、配原水箱攪拌電機1台、304不鏽鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1隻）
4、SBR法反應池1套，含曝氣管1套、浮動筆水器 1個、透明有機玻璃材質、壁厚10mm，600×350×600mm、
5、防腐蝕提升磁力水泵1台、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
6、攪拌電機1台、304不鏽鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1隻）
7、氣泵1台、功率：40 W、最大氣量：16L/min，帶微孔曝氣管1套、
8、流量測量與調節：進水液體流量計1隻：量程2-20L/H，
9、流量測量與調節：氣體流量計1隻：量程250~2500L/h；
10、可編程自動控製器1套、
電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
11、配套UPVC連接管道和閥門（中財品牌）。
12、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
四、教學資源組成：(虛擬實訓係統)
3D軟件界麵並有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫。
