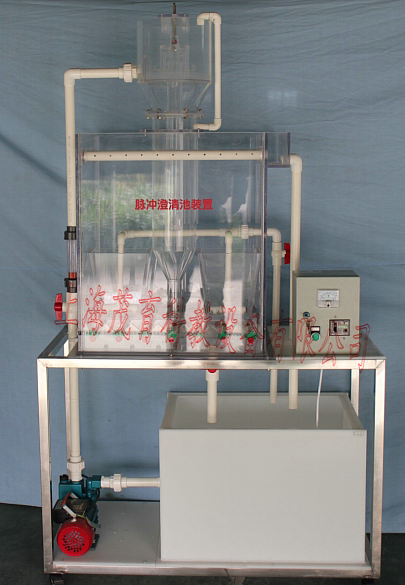

脈衝澄清池實驗裝置,脈衝澄清池實驗設備,脈衝澄清池實驗台
2022-08-20 08:12
澄清池是利用懸浮層中的礬花對原水中懸浮顆粒的接觸絮凝作用來去除原水中的懸浮雜質。接觸絮凝的機理包括：礬花與礬花、礬花與原水中懸浮雜質之間的碰撞在作用，礬花對原水懸浮顆粒及其他雜質的吸附作用等。在完成接觸絮凝作用後，礬花（即增加的礬花）從原水中分離出來進入集泥鬥，使原水得到澄清。澄清池中分別完成反應和沉澱分離過程。
給水處理構築物動態模型實驗的目的是配合給水處理所講授的相關內容，直觀了解構築物型式、內部構造、水在構築物內的流動軌跡，加深對所學內容的理解。
通過本實驗，希望達到下述目的：
1、了解脈衝澄清池的構造、工作原理及運行操作方法；
2、觀察礬花形成懸浮層的作用和特點。
三、脈衝澄清池實驗裝置,脈衝澄清池實驗設備,脈衝澄清池實驗台實驗原理：
澄清池是利用懸浮層中的礬花對原水中懸浮顆粒的接觸絮凝作用來去除原水中的懸浮雜質。接觸絮凝的機理包括：礬花與礬花、礬花與原水中懸浮雜質之間的碰撞在作用，礬花對原水懸浮顆粒及其他雜質的吸附作用等。在完成接觸絮凝作用後，礬花（即增加的礬花）從原水中分離出來進入集泥鬥，使原水得到澄清。澄清池中分別完成反應和沉澱分離過程。
四、脈衝澄清池實驗裝置,脈衝澄清池實驗設備,脈衝澄清池實驗台主要參數：
1、環境溫度：5℃～40℃
2、處理水量：0.5m3/h
3、上升流速：1mm/秒
4、脈衝周期：其中進水時間30～36秒，放水時間10～12秒。（這是生產周期，裝置周期稍快）。
5、有機玻璃澄清池尺寸：Ø400mm×650mm、
6、裝置外形尺寸：900 mm×500 mm×2000mm、
7、工作電源：AC220V±10%、50Hz，單相三線製，功率500W，安全保護：具有接地保護、漏電保護、過流保護；
五、脈衝澄清池實驗裝置,脈衝澄清池實驗設備,脈衝澄清池實驗台主要配置：
1、脈衝澄清池1套:透明有機玻璃材質、厚度10mm，含脈衝發生器、混合反應係統（包括配水渠、配水管和穩流板），澄清係統（包括懸浮層、清水層、汙泥濃縮層、集水堰）；、
2、脈衝布水管1套、脈衝三角板折板1套、排泥計2隻、排泥管1套、清水出水管1套、出水集水槽1套；、
3、防腐蝕進水泵1台：流量：27～32（L/min)、揚程：3.1～4.3（m）
4、原水箱和清水箱：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排淨。
5、流量測量與調節：轉子流量計，汙水流量1個（量程100-1000L/H）；
6、原水箱配電機攪拌1台、304不鏽鋼攪拌槳1套；（功率25W、轉速150rpm）、
7、實驗台麵（10mm厚PP白色板）、
9、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
10、配套UPVC連接管道和閥門（中財品牌）。
11、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
