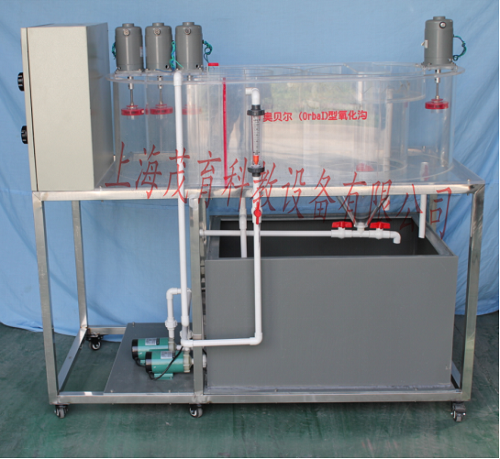

奧貝爾型氧化溝實驗設備,奧貝爾型氧化溝實驗裝置
2022-08-22 10:24
奧貝爾(Orbal)氧化溝又稱同心圓型氧化溝,奧貝爾氧化一般溝由三個同心橢圓形溝道組成，汙水由外溝道進入，與回流汙泥混合後，由外溝道進入中間溝道再進入內溝道，在各溝道循環達數百到數十次。最後經中心島的可調堰門流出，至二次沉澱池。
在各溝道橫跨安裝有不同數量水平轉碟曝氣機，進行供氧兼有較強的推流攪拌作用。三個廊道的溶解氧分別控製為0~0.3mg/L 0.5~1.5mg/L '2~3mg/L ,通過控製曝氣強度，使外圈廊道的供氧速率與渠道內好氧速率相近，保證混合液的硝化反應，同時因為溶解氧濃度低。反硝化菌可以利用硝酸鹽作為電子受體進行反硝化反應。氮素在中圈的反應過程是一個同步硝化反硝化過程。
通過本實驗希望達到以下目的：
1、了解氧化溝的構造及運行方法；
2、掌握運用氧化溝去除BOD5及生物脫氮除磷的工藝；
3、葉輪轉速快慢，可調節汙水中充氧能力，即：厭氧、缺氧、好氧狀態。
二、奧貝爾型氧化溝實驗設備,奧貝爾型氧化溝實驗裝置,奧貝爾型氧化溝實驗台主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理流量：8～16L/h；
3、氧化溝體積：1100mm×600mm（即85L）；
4、汙泥停留時間為：3～5.5h。
5、裝置外形尺寸：1500mm×700mm×1200mm
6、工作電源：AC220V±10%、50Hz，單相三線製，功率1100W，安全保護：具有接地保護、漏電保護、過流保護、
1、原水箱1隻：白色PP板材質、厚度10mm，500×500×500mm、底板上安裝有放空閥，方便將水排淨；
2、清水箱1隻：白色PP板材質、厚度10mm，300×500×500mm，底板上安裝有放空閥，方便將水排淨；
3、配原水箱攪拌電機1台、304不鏽鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1隻）
4、奧貝爾氧化溝1套、（含二沉池1隻）透明有機玻璃材質、壁厚10mm，800×600×350mm、帶曝氣裝置
5、防腐蝕提升磁力水泵1台、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
6、曝氣電機4台、304不鏽鋼葉輪曝氣裝置4套；（功率90W、轉速2900rpm）、（含調速器4隻）、
8、流量測量與調節：轉子流量計1隻、（6～60L/ h）
9、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
10、可編程自動控製器1套、
11、配套UPVC連接管道和閥門（中財品牌）。
12、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
