水力循環澄清池實驗設備,水力循環澄清池實驗裝置
2022-08-22 11:10
原水從池底進入，先經噴嘴高速噴入喉管，由於噴嘴產生的高速水流作用，在下部喇叭口附近造成真空吸入回流的泥渣。原水與回流泥渣在喉管中劇烈混合後，被送入第一反應室和第二反應室。從第二反應室流出的泥水混合液在分離室進行泥水分離，清水從池上集水渠流出，泥渣又被吸入喉管，如此周而複始。由於泥渣的接觸絮凝作用，既去除水中細小懸浮顆粒，又降低了混凝作用，加速了水的澄清效果。
給水處理構築物動態模型實驗的目的是配合給水處理所講授的相關內容，直觀了解構築物型式、內部構造、水在構築物內的流動軌跡，加深對所學內容的理解。
通過本實驗，希望達到下述目的：
1、通過實驗，進一步了解水力循環澄清池的構造和工作原理；
2、通過觀察礬花和懸浮層的形成，進一步明確懸浮層的作用和特點；
3、熟悉水力循環澄清池運行的操作方法。
三、水力循環澄清池實驗設備,水力循環澄清池實驗裝置,水力循環澄清池實驗台主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：0.13～0.2L/h
3、水在池中停留時間：1～1.2h
4、原水流量：泥渣流量＝1∶3～4
5、噴嘴流速：3～5m/s
6、設計進、出水濁度：
進水：濁度 80º～100º ，出水：10º～20º
進水：pH值6～8 ，出水：6～8、
7、有機玻璃澄清池尺寸：Ø400mm×500mm
8、裝置外形尺寸：800mm×500mm×1500mm
9、工作電源：AC220V±10%、50Hz，單相三線製，功率200W，
10、安全保護：具有接地保護、漏電保護、過流保護；

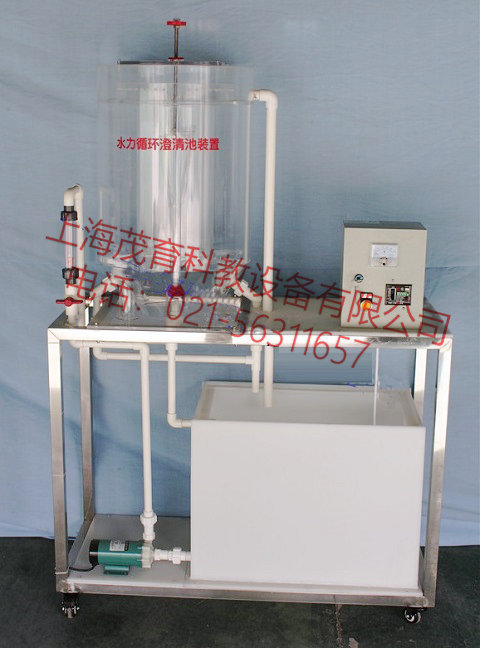

1、水力循環澄清池、透明有機玻璃材質、壁厚8mm，Ø400mm×500mm，包含池體、進水管、噴嘴、喉管、喇叭口、第一反應池、第二反應池、泥渣濃縮室、分離室、集水渠、出水管、排泥管等；
2、防腐蝕進水泵1台：流量：27～32（L/min)、揚程：3.1～4.3（m）
3、原水箱和清水箱：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排淨。
4、流量測量與調節：轉子流量計，汙水流量1個（量程60-600L/H）；
5、實驗台麵（10mm厚PP白色板）
6、原水箱配電機攪拌1台、304不鏽鋼攪拌槳1套；（功率25W、轉速150rpm）
7、防腐蝕進水泵1台：流量：27～32（L/min)、揚程：3.1～4.3（m）
8、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
9、配套UPVC連接管道和閥門（中財品牌）。
10、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
五、水力循環澄清池實驗設備,水力循環澄清池實驗裝置,水力循環澄清池實驗台教學資源組成：(虛擬實訓係統)
3D軟件界麵並有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫。
