裝載機變速箱拆裝翻轉台架,電控發動機拆裝運行實訓台
2022-08-24 09:11

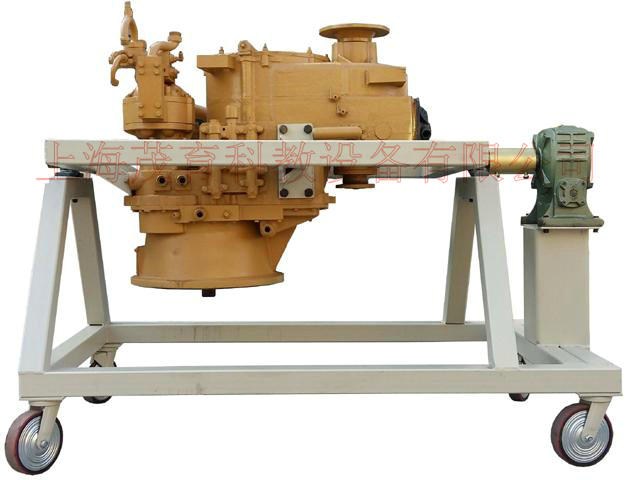

本翻轉台適用於裝載機變速箱，配備雙支承柱式可移動發動機翻轉架，後端為翻轉功能支柱、安裝板與柱體端麵配有平麵軸承，設計單柱承重600公斤，可手工轉動360度內任意角度停放定位，前端為起重功能支柱、設計單柱承重380公斤，起升高度2米，用於吊裝汽缸蓋等大型笨重零部件，本翻轉台架翻轉起吊輕鬆、方便、安全，方便工程機械發動機的拆裝實訓。後端渦輪傳動軸直徑118mm，前端渦輪傳動軸直徑65mm，台架全身鋼結構，結實耐用。表麵采用噴塑處理，底部為承載型可移動萬向腳輪（帶鎖定裝置），方便移動和穩妥固定。
二、裝載機變速箱拆裝翻轉台架,電控發動機拆裝運行實訓台,汽車發動機拆裝台架技術參數：
一）後端支柱：
1、後端單支柱高度：1350mm、承重：600公斤（45＃鋼）
2、後端蝸輪蝸杆組合：1套、m=10、Z=30（45＃鋼、成型後熱處理）
二）前端支柱：
1、後端單支柱高度：2300mm、承重：380公斤（45＃鋼）、起升高度：2000mm
2、後端蝸輪蝸杆組合：1套、m=6、Z=30（45＃鋼、成型後熱處理）
三）外形規格：1880×1400×2300（mm）
四）重量：880Kg（含變速箱）
三、裝載機變速箱拆裝翻轉台架,電控發動機拆裝運行實訓台,汽車發動機拆裝台架配置清單：
1、裝載機變速箱拆裝翻轉台架：1台
2、裝載機變速箱：1台
3、全動力拆裝工具：1套
4、裝載機變速箱維修手冊：1本
5、裝載機變速箱裝配圖（電子版及紙質版）：1套
