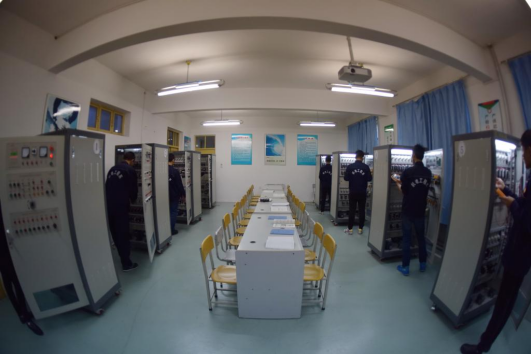

機床電氣控製與檢測實訓室建設方案及功能要求
2022-08-30 09:38機床電氣控製與檢測實訓室是根據國家教育部振興規劃和緊缺人才培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照學院的教學和實訓要求而組建。
該實訓室從專業的高度，對電氣自動控製及綜合應用進行了綜合培訓。可供電氣自動化技術、電子信息工程技術、機電一體化技術、船舶工程技術、焊接技術及自動化等專業開設的PLC應用技術、自動線拆裝與調試、數控設備維修、數控加工技術、機床電路維修等課程的實踐教學任務。
該實訓區既可用於相關專業的實踐教學、承接安裝、維修電工的培訓和職業技能鑒定任務的同時，還可滿足全國技能大賽的技能培訓與實踐任務。
1．完成日常教學和實訓教學中對電氣控製維修及機床電氣排故的教學要求
2．在教師帶領下的學生第二課堂項目開發
3．社會培訓教學。
二、機床電氣控製實訓室,機床電氣控製與檢測實訓室,機床電氣考核櫃實訓室主要設備：
MY-403E 機床電氣技能實訓考核鑒定裝置
本裝置是為各職業院校的電氣類專業及電工培訓機構的考核實訓設備，該設備使用於教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由於該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用於相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控製線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。
二）裝置特點：
1、本裝置采用標準配電櫃為主體櫃，充分利用該櫃雙麵空間位置，把四種常用典型的機床線路組合在一個控製櫃內，這四種機床分別為X62W型萬能銑床、T68型臥室鏜床、Z3040B搖臂鑽床、C6140普通車床，該控製櫃的結構設計合理緊湊。一台裝置完成四種機床實訓考核，經濟效益更加顯著。
2、直觀性強，通過操作可熟悉機床的電氣控製線路的原理和特點。
3、技能培訓用的控製線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4、通過一隻轉換開關就能實現兩種機床電路的切換，方便快捷。
5、可以人為的設置故障點，隻要通過開關切換就可設置。
6、配電櫃設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
三）技術參數：
1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度範圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1500mm
5、設備重量：200kg
四）主要由以下幾個部分組成：
1、控製櫃門：在控製櫃門麵上，裝有一隻交流電壓表、一隻交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大小； 定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。
2、控製櫃主體
控製櫃部分有四個機床電氣控製線路、相應的故障設置盒及演示電機組成。
五）完成的實訓項目：
1、認識低壓電氣的結構
2、C6140普通車床電氣控製培訓
3、C6140普通車床電氣線路排故考核
4、X62W萬能銑床電氣控製培訓
5、X62W萬能銑床電氣線路排故考核
6、T68型臥室鏜床電氣控製培訓
7、T68型臥室鏜床電氣線路排故考核
8、Z3040B搖臂鑽床電氣控製培訓
9、Z3040B搖臂鑽床電氣線路排故考核
10、通過操作機床，掌握常用機床的操作方法
六）控製電路配置清單：
| 設備 | 序號 | 材料名稱 | 規格型號 | 數量 | 備注 |
|
CA6140車床 |
1 | 轉換開關 | LW5D-16/3,500V,16A | 1 | |
| 2 | 熔斷器 | RT14-32 | 6 | ||
| 3 | 交流接觸器 | LC1-D0910,110V | 3 | ||
| 4 | 變壓器 | 380V/110V、24V、6V | 1 | ||
| 5 | 熱繼電器 | LR2-D1306 | 2 | ||
| 6 | 按鈕 | XB4-Ø22 | 3 | Φ22.5mm | |
| 7 | 信號燈 | 6V /XB6-Ø16 | 1 | Φ16mm | |
| 8 | 照明燈 | 24V/ XB6-Ø16 | 1 | Φ16mm | |
| 9 | 旋鈕開關 | XB2-Ø22 | 2 | Φ22.5mm | |
|
Z35型搖臂鑽床 |
1 | 轉換開關 | LW5D-16/3,500V,16A | 2 | |
| 2 | 熔斷器 | RT14-32 | 7 | ||
| 3 | 變壓器 | 380V/110V/24V/6V | 1 | ||
| 4 | 照明燈 | 24V XB6-Ø16 | 1 | ||
| 5 | 交流接觸器 | LC1-D0910,110V | 5 | ||
| 6 | 時間繼電器 | RE48,110V | 1 | ||
| 7 | 行程開關 | ME-8111 | 5 | ||
| 8 | 交流電磁鐵 | MQI-0.7N ,110V | 1 | ||
| 9 | 熱繼電器 | LR2-D1306 | 2 | ||
| 10 | 按鈕 | XB4-Ø22 | 6 | ||
| 11 | 旋鈕開關 | XB2-Ø22 | 1 | ||
|
電動葫蘆電路 |
1 | 轉換開關 | LW5D-16/3,500V,16A | 1 | |
| 2 | 熔斷器 | RT14-32 | 9 | ||
| 3 | 交流接觸器 | LC1-D0910,110V | 4 | ||
| 4 | 中間繼電器 | RXL4A06B | 1 | ||
| 5 | 時間繼電器 | RE48 110V | 1 | ||
| 6 | 變壓器 | 380V/110V/24V/6V | 1 | ||
| 7 | 熱繼電器 | LR2-D1306 | 2 | ||
| 8 | 旋鈕開關 | XB2-Ø22 | 4 | ||
| 9 | 按鈕 | XB4-Ø22 | 5 | ||
| 10 | 指示燈 | 6V XB6-Ø16 | 1 | ||
| 11 | 照明燈 | 24V XB6-Ø16 | 1 | ||
| 12 | 三相異步電動機 | 380v | 7 | ||
| 13 | 三相異步雙速電動機 | 380v | 1 | ||
| 14 | 按鈕 | XB4-Ø22 | 4 | ||
| 15 | 急停開關 | 2 | |||
| 16 | 交流接觸器 | LC1-D0910,380V | 2 | ||
|
X62W銑床電路 |
1 | 轉換開關 | LW5D-16/3,500V,16A | 1 | 轉換開關 |
| 2 | 熔斷器 | RT14-32 | 8 | ||
| 3 | 控製變壓器 | 380V/110V | 1 | ||
| 4 | 照明變壓器 | 380V/24V | 1 | ||
| 5 | 照明燈 | 24V | 1 | ||
| 6 | 電阻 | 680歐，50W | 2 | ||
| 7 | 交流接觸器 | CJ20-10,110V | 6 | ||
| 8 | 熱繼電器 | JR36-20 | 3 | ||
| 9 | 交流電磁鐵 | MQI-0.7N，380V | 1 | ||
| 10 | 十字開關 | TCS30-1111-11/11/11/11 | 2 | ||
| 11 | 按鈕 | LAY7 | 6 | ||
| 12 | 旋鈕開關 | LAY39 | 2 | ||
| 13 | 組合開關 | LW5D-16/3,500V,16A | 1 | ||
| 14 | 組合開關 | HZ1－10/E16,三極，10A | 1 | ||
| 15 | 組合開關 | HZ1－10/E16,二極，10A | 1 |
2．C6140普通車床電氣控製培訓
3．C6140普通車床電氣線路排故考核
4．X62N萬能銑床電氣控製培訓
5．X62N萬能銑床電氣線路排故考核
6．T68型臥式鏜床電氣控製培訓
7．T68型臥式鏜床電氣線路排故考核
8.23040B型搖臂鑽床電氣控製培訓
9.23040B型搖臂鑽床電氣線路排故考核
四、機床電氣控製實訓室,機床電氣控製與檢測實訓室,機床電氣考核櫃實訓室建設的總結：
1、通過這次實習我們了解了現代機械製造工業的生產方式和工藝過程。熟悉工程材料主要成形方法和主要機械加工方法及其所用主要設備的工作原理和典型結構、工夾量具的使用以及安全操作技術。了解機械製造工藝知識和新工藝、新技術、新設備在機械製造中的應用。
2、在工程材料主要成形加工方法和主要機械加工方法上，具有初步的獨立操作技能。
3、在了解、熟悉和掌握一定的工程基礎知識和操作技能過程中，培養、提高和加強了我們的工程實踐能力、創新意識和創新能力。
4、這次實習，讓我們明白做事要認真小心細致，不得有半點馬虎。同時也培養了我們堅強不屈的本質，不到最後一秒決不放棄的毅力!
5、培養和鍛煉了勞動觀點、質量和經濟觀念，強化遵守勞動紀律、遵守安全技術規則和愛護國家財產的自覺性，提高了我們的整體綜合素質。
6、在整個實習過程中，老師對我們的紀律要求非常嚴格，製訂了學生實習守則，同時加強清理機床場地、遵守各工種的安全操作規程等要求，對學生的綜合工程素質培養起到了較好的促進作用。
