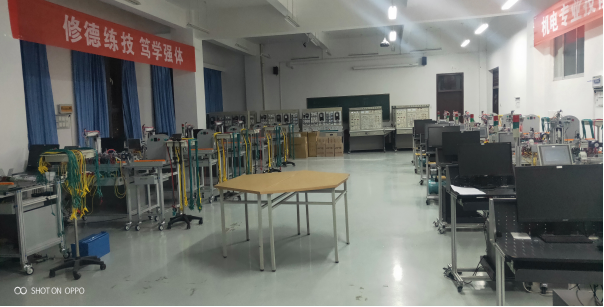

機電一體化實訓室功能簡介及實訓項目
2022-09-12 08:19機電一體化實訓室麵向機電一體化技術、電氣自動化技術、工業過程自動化技術、電力係統自動化技術、光伏發電技術、電廠熱能動力裝置專業學生。可以進行《可編程控製器應用技術》、《電工電子技術》、《傳感器技術應用》、《機床電氣控製》等課程的實訓項目。
機電一體化實訓考核裝置係統的控製部分采用觸摸屏模塊和可編程控製器，執行機構由氣動電磁閥-氣缸構成的氣壓驅動裝置，實現了整個係統自動運行，並完成物料的分揀。整個實訓室考核裝置的模塊之間連接方式采用安全導線連接，以確保實訓和考核的安全。
電氣安裝與維修實訓裝置可進行各種供動力配電箱、照明配電箱與電氣控製箱安裝的訓練，可進行各種線路敷設工藝的訓練，可進行各種照明燈具與照明線路安裝的訓練，可進行各種電氣控製線路安裝的訓練，還可進行各種電氣控製線路故障的檢測訓練等。
（1）自動檢測技術使用實訓
（2）氣動技術應用實訓
（3）可編程序控製器編程實訓
（4）電氣控製電路實訓
（5）變頻器應用實訓
（6）觸摸屏應用實訓
（7）自動控製技術教學與實訓
（8）各種供動力配電箱、照明配電箱與電氣控製箱安裝實訓
（9）各種電氣控製線路安裝實訓
（10）各種電氣控製線路故障的檢測實訓
二、機電一體化實訓室,機電一體化實訓考核裝置,電氣安裝與維修裝置實驗室主要的配置設備：
A、MY-18 光機電一體化實訓設備
本裝置是根據職業教育培訓教材編寫《機電一體化專業》相關的技能培訓要求而研製的，結合當前工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。根據任務引領式行為導向教學法,以重點培養學生的動手實操能力，團隊協作能力,創新能力。該實訓裝置由鋁合金導軌式實訓台、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、步進電機（或伺服電機）模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用於機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或技能競賽要求組裝，具有生產功能的機電一體化設備。同時還要求具有可拓展功能，可以組成更加大型的生產模擬係統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。
二）特點：
1、整台裝置采用小型化設計，整體合理緊湊，性價比高，非常適合學校在實訓、教學中對工位數量的要求；
2、豐富的實訓內容：裝置可滿足學校教學、實訓活動中對課程、項目不同的需求, 可完成各種實訓項目；
3、適合的教學、實訓指導書：從淺入深、由易到難、循序漸進、層次分明,根據學校的教學進度，提供多個合理的實訓項目和實訓指導。
三）技術參數：
1、交流電源：三相五線 AC 380V±10% 50 Hz；
2、工作溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3、外形尺寸：長×寬×高=1200×800×1500 mm；
4、整機功耗：≤1.5 kW；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四）裝置結構：
實訓裝置台架為鋁合金導軌式，實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與接線端子連接，各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
1、鋁合金導軌式實訓台：可以安裝送料機構、機械手、傳輸分揀機構。實訓模塊及PLC主機等可以放置在拉出式的底座上。
2、觸摸屏：MCGS7062 7寸真彩色觸摸屏。
3、PLC模塊及變頻器模塊：三菱PLC 40點以上IO；變頻器不小於0.4kw；
4、電源模塊：三相電源總開關（帶漏電和短路保護）1個，單相電源插座2個；按鈕模塊：24 V/6 A、5 V/2 A各一組；急停按鈕1隻，轉換開關1隻1，按鈕黃、綠各1隻；
5、雙井式上料機構：井式工件庫2件，物料推出機構2件，光電傳感器2隻，磁性開關2隻，單缸氣缸2隻，單控電磁閥2隻，警示燈1隻，主要完成將工件庫中的工件依次推出。
6、氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器選用SMC；整個搬運機構能完成四個自由度動作，手臂伸縮、手臂運動、手爪上下、手爪鬆緊。
7、物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶中間裝有兩個出料槽，對應位置有電感傳感器、紅外傳感器等，同時正對料槽位置裝有推料氣缸，共計兩個氣缸。傳送帶采用可拆卸的鋁合金支架。
五）部分實訓項目：
|
1．氣動係統的安裝與調試： （1）氣動方向控製回路的安裝 （2）氣動速度控製回路的安裝 （3）氣動順序控製回路的安裝 （4）氣動機械手的安裝 |
（5）氣動係統氣路的連接 （6）磁性開關的位置調整 （7）氣動係統調試 （8）擺動控製回路的安裝 |
|
2．變頻器的安裝與調試 （1）變頻器與交流電機主電路的連接 （2）變頻器麵板的參數設置與操作 |
（3）變頻器麵板控製交流電機調速 （4）通過變頻器外部端子控製電機啟停 |
|
3．機電設備的安裝與調試 （1）傳動裝置同軸度的調整 （2）皮帶輸送機的安裝與調整 （3）搬運機械手設備安裝與調試 |
（4）物件分揀設備的安裝與調試 （5）送料設備的安裝與調試 （6）自動生產線設備安裝與調試 |
|
4．電氣控製電路的安裝與PLC編程 （1）電動機正反轉控製電路的連接與程序編寫 （2）電動機調速控製電路的連接與程序編寫 （3）皮帶輸送檢測程序編寫 |
（4）氣動順序動作控製程序編寫 （5）氣動機械手控製程序編寫 （6）機電一體化設備控製程序編寫 （7）自動生產線控製程序編寫 |
|
5、步進電機係統的安裝與plc控製 （1）直線導軌的安裝調試 （2）滾珠絲杠的安裝於調試 |
（3）步進電機係統的安裝及連線 （4）步進電機係統的plc控製程序編寫 （5）步進電機的位置控製編程 |
|
6．自動控製係統的安裝與調試 （1）多種傳感器的安裝與調試 （2）皮帶輸送檢測的自動控製 （3）機械手的自動控製 |
（4）機電一體化的自動控製 （5）PLC控製係統的安裝與調試 （6）自動生產線的安裝與調試 |
|
7．觸摸屏基本控製及設置 （1）觸摸屏的接線和基本參數設置 |
（2）基於觸摸屏控製方式的基本指令編程練習； （3）PLC、觸摸屏與變頻器通信控製。 |
|
8．可用於考核或技能競賽，可考察的職業能力 （1）機械構件的裝配與調整能力 （2）機電設備的安裝與調試能力 （3）電路安裝能力 |
（4）氣動係統的安裝與調試能力 （5）機電一體化設備的控製程序的編寫能力 （6）自動控製係統的安裝與調試能力 |
B、MY-DQ8 電氣安裝與維修實訓考核裝置（高級）
本裝置是參照技能大賽有關標準，並結合職業學校實訓教學進行設計開發，針對職業學校電氣、自動化、機電等專業技術基礎課實訓要求，結合工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，開發的一種通用實訓平台。適合職業學校培養行業所需，具有實際操作技能和工程施工能力的專業人才和初級管理人員。裝置采用鋼製網孔板和鋁合金型材組成基礎架構，較真實的反映施工現場，配備有專用電源控製櫃，施工工具線路與學生實訓操作線路安全分離，控製電路電源的緊急停止及多路安全保護 措施使設備具有極高的安全可靠性。
裝置包含工業電氣設備安裝架、電源配電箱、照明套件、電氣控製箱、電機及驅動裝置、指令與指示元件、 PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具櫃等。采用開放式、模塊化、多樣化、 標準化設計。通過電氣係統的設計、布局安裝、接線、程序設計、調試、運行、故障維修等操作，使學生 掌握電氣設備安裝、調試運行、維護等綜合能力。
二）技術參數：
1、工作電源：AC380±10％（三相五線）50Hz
2、額定功率： 0.8KW
3、環境溫度：－10℃ ～40 ℃
4、相對濕度：≤85%
5、安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
6、外形尺寸：L3010×W1000×H2460mm
7、設備重量：200kg
8、PLC：主機 FX3U-16MT-ES/A，擴展模塊FX2N-8EYR
9、變頻器：三菱FR-D740S-0.75K-CHT
10、伺服電機：交流伺服電機HF-KN23J-S100，驅動器 MR-JE-20A
11、步進電機：步進電機 XY57STH76-2804MA，驅動器 XY2404M
12、異步電機：三相交流異步電動機180W/380V 6個頭
13、雙速電機：雙速電機 YSD7124/2 180W/380V
14、實訓櫃：含X62WT68CA6140Z35四種機床電路
三）產品結構：
該設備主要由模擬房、實訓櫃、裝配桌、電腦桌、模塊架、伺服電機模塊、步進電機模塊、雙速電機模塊、交流異步電機模塊、傳感器模塊、電源電源箱模塊、電氣控製箱模塊、工具配件組成。
1、模擬房 整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控衝孔折彎後，表麵靜電噴塗；模擬房上方弧型設計，整體外形美觀大方，
2、實訓櫃、裝配桌、電腦桌、模塊架用冷軋鋼板精數控精加工而成，表麵靜電噴塗。其中實訓櫃內含X62 、T68、CA6140、 Z35四種機床電路和故障設置；裝配桌底部帶抽屜櫃，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。
四）實訓項目舉例：
1、電表箱的安裝
2、配電箱的安裝
3、日光燈的安裝
4、白熾燈的安裝
5、吸頂燈的安裝
6、節能燈的安裝
7、高壓鈉燈的安裝
8、PVC管的處理與布置
9、PVC管的穿線
10、開關與插座的安裝
11、分線盒的安裝
12、線路分配設計
13、施工規範的學習與訓練
14、安全施工要求學習與訓練
15、兩地控製一盞燈
16、線槽布線施工訓練
17、隔離開關的安裝
18、配電線路的接線實訓
19、金屬橋架的組合與安裝實訓；
20、塑料線槽的敷設實訓；
21、金屬線管的敷設實訓；
22、電氣控製箱的安裝
23、電氣控製電路安裝實訓
24、三相異步電動機直接起動、停車的控製電路連接；
25. 接觸器聯鎖的三相交流異步電動機正、反轉控製電路的連接；
26、按鈕聯鎖的三相交流異步電動機正、反轉控製電路的連接；
27、按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控製電路的連接；
28、三相交流異步電動機Y-△（手動切換）啟動控製電路的連接；
29、三相交流異步電動機Y-△（時間繼電器切換）啟動控製電路的連接；
30、三相交流異步電動機能耗製動控製電路的連接；
31、三相交流異步電動機反接製動控製電路的連接；
32、多台（3台及以下）電動機的順序控製電路的連接
33、電動機的往返行程控製電路的連接；
34、普通車床控製電路的連接；
35、三相交流異步電動機既能點動，又能連續轉動的控製電路連接；
36、兩地控製電路的連接；
37、按鈕切換的雙速電動機調速控製電路的連接；
38、時間繼電器切換的雙速電動機調速控製電路的連接；
39、變頻器麵板功能參數設置和操作實訓；
40、變頻器對電機點動控製、啟停控製；
41、電機轉速多段控製；
42、工頻、變頻切換控製；
43、基於模擬量控製的電機開環調速；
44、基於麵板操作的電機開環調速；
45、變頻器的保護和報警功能實訓；
46、基於PLC的變頻器開環調速；
47、PLC控製電機順序啟動；
48、PLC控製三相異步電動機Y-△啟動電路；
49、觸摸屏的參數設置；
50、觸摸屏的編程；
51、觸摸屏、PLC、變頻器的綜合實訓；
52、兩相混合式步進電機的控製；
53、交流伺服電機的控製；
54、CA6140車床電路的操作及故障考核實訓；
55、Z35鑽床電路操作及故障考核實訓；
56、X62W萬能銑床電路操作及故障考核實訓；
57、T68鏜床電路操作及故障考核實訓；
三、機電一體化實訓室,機電一體化實訓考核裝置,電氣安裝與維修裝置實驗室建設的總結：
1、進一步加強搬遷後實訓室的職場氛圍，形成真實或仿真的職業環境，增強學生職業素養的培養；
2、進一步加強基地設備管理和安全管理。堅持做到既要保證基地的順暢運行，更要保證學生的人身安全；
3、進一步加強實踐教學管理各項製度的落實，完善實踐教學人員的評價和考核機製，切實提高實踐教學質量；
4、完成地方高水平大學建設、和國家創新發展行動計劃項目中2017年各類實踐教學條件建設任務，增強實踐教學條件；
5、配合完成地方高水平大學建設項目和和國家創新發展行動計劃項目中2017年課程和實踐教學項目建設任務，配合完成項目化教學的各項任務，穩步推進教學做一體化、項目化等教學改革，實施大賽引領戰略，提升實踐教學質量；
6、完成機電一體化項目省賽的組織工作，積極組織開展院、省、國各級各類技能大賽參賽工作；積極開展社會服務工作；
7、進一步加強中心網站建設，總結梳理地方高水平大學建設成果。
四、機電一體化實訓室,機電一體化實訓考核裝置,電氣安裝與維修裝置實驗室日常安全管理製度：
1、進行實訓室工作的所有人員必須牢固樹立“安全第一”的思想，做到安全工作，人人有責，嚴格遵守國家、省、市、學院頒布的各項安全規章製度，認真執行安全操作規程，不但自己不違章，還要製止他人違章作業。
2、各級領導要重視安全宣傳教育工作，對初次上崗操作的教職工、學生，所在單位的領導必須先對他們進行安全教育，使他們了解有關的安全規章製度，在掌握必要的安全操作知識後，方可動手操作。
3、實訓室內的一切電源、火源、水源要設專人負責管理，定期進行安全檢查，發現隱患及時處理，不得隱瞞不報。
4、實訓室內不準私接亂拉電線，確因工作需要，須報實訓中心協調解決，未經批準，任何人不準隨意改動電氣線路。
5、實訓室內存放的一切易燃、易爆物品都應與火源、電源保持一定距離，不得隨意堆放。
6、使用和儲存易燃、易爆物品的實訓室，嚴禁煙火。確需使用明火作業，應及時向實訓中心申請，經領導批準後方可點火作業。
7、實訓室內需要存放一定數量的消防器材，消防器材要放置在便於取用的明顯位置，指定專人管理，全體人員要愛護消防器材，做到會使用，會報警，熟記火警電話“119” 。
8、實訓室內嚴禁存入個人物品。
9、實訓室內不準舉辦一切與教學實驗和科研實驗無關的活動。工作時間內不準戲鬧，儀器設備專人管理，嚴禁隨意開動、使用他人負責管理的儀器設備，不準將小孩或外人帶進實訓室。節假日期間要做好防盜、防火工作。
10、發生火災，火警應立即組織有效的搶救，並及時上報學院有關領導，所有參加搶救人員服從領導，聽從指揮。
11、實訓室安全工作實行“誰主管、誰負責”的原則，對違反上述規定者，視情節輕重，給予當事人批評教育，行政處分或經濟處罰，情節惡劣，造成嚴重後果者，要依法追究刑事責任。
