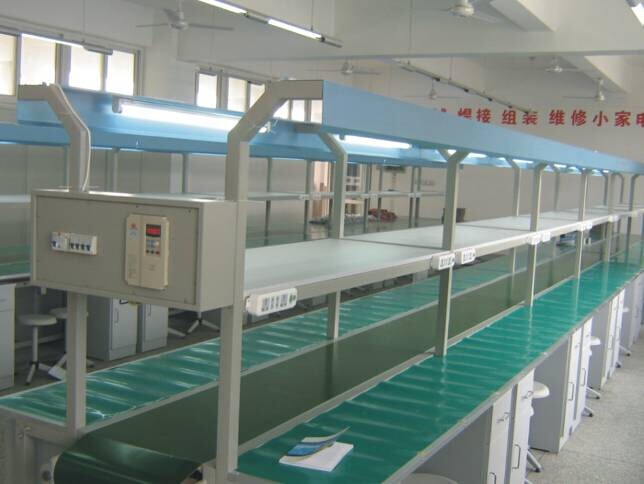

MY-116B 皮帶傳送焊接調試生產線

皮帶傳送焊接調試生產線-可完成電子產品生產流水線中電子產品的安裝、焊接、調試、檢測、輸送等工序,既可以運送散狀物科,也可以運送小批量成品,工作過程中噪音較小,實用可靠,能夠體現工廠現場生產的真實性;使學生掌握生產線流水化作業的基本技能,縮小專業教學與工廠實際生產的差距。適用於各類職業院校及技工學校對《電子工藝》等相關課程的教學實訓。
二、技術性能:
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃, 相對濕度≤85%(25℃) 海拔<4000m
3、裝置容量:≤1kVA
4、每條生產線外形尺寸:10000mm×1300mm×2000mm(共20組)
三、係統配置:
皮帶傳送生產線由傳送係統、實訓掛箱、實訓工具等組成。
(一) 傳送係統
1、動力係統;
1) 傳輸動力由蝸輪蝸杆減速器(80型,減速比為1:60)、0.75kW變頻電動機和變頻器組成,傳輸速度在0.1~3m/min內可調。
2) 電力控製係統安裝在線體前端,內部裝有熱繼電器,防止動力過載;裝有交流接觸器用來控製流水線的電源,並有相應的按鈕和指示燈,工作狀態指示一目了然;裝有漏電保護器,防止過流、短路等異常現象發生,具有可靠的動力過載和漏電保護功能。
2、輸送係統:
1) 主要由輸送帶、主動滾筒、從動滾筒、輸送滾筒等組成,所用滾筒均采用鍍鋅處理工藝。
2) 輸送帶采用綠色防靜電耐磨皮帶,皮帶兩邊采用不鏽鋼作為護邊,采用輸送滾筒作為傳輸皮帶的導軌。
3) 整條皮帶輸送生產線中輸送帶的長度為11000 mm,寬度300 mm。
3、實訓台:
1) 采用分節結構,雙麵對座1組1工位,兩邊工作台麵寬度為400mm。
2) 整條生產線單麵共計11組,雙麵共計22組。
3) 在輸送帶上方設有一層框架,第一層為220V電源盒,並在實訓箱上配有型材,可以放置實訓儀器, 配有四個PVC夾板,用來夾放相關實訓資料。
4) 工作台麵采用木製壓層板,表麵鋪有防靜電桌墊,不易損壞,邊體采用鋁合金包邊。
5) 線體支架采用40mm×40mm的國標方管。
6) 工作台麵離地高度為700mm,工作台下方有4個高度可調的緊固腳,用於調整工作台麵的平整度。
4、工位配置:
1) 30W日光燈,用於照明,每工組一支,保證充足光源。
2) 每組頂部提供電風扇1隻。
3) 每組提供多路路220V交流電源,為外配儀器和實訓掛箱提供工作電源。
4) 每組配有1個獨立抽屜和櫃子,可分工位存放工具或實訓板。
(二)工具套件:
MF-47萬用表1隻、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱台撥放台1台、放大鏡台燈1隻、焊錫絲、鬆香若幹。
