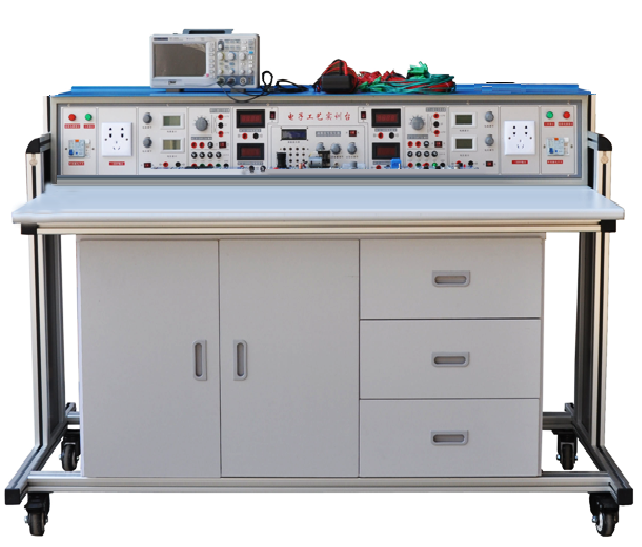

MYDZ-1A電子技術創新實訓考核裝置

  電子技術創新實訓考核裝置-適用於高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>等課程的綜合應用、創新實訓要求。並可進行相關課程的課程設計，畢業設計以及電工、電子產品研製。
電工創新實訓模塊為塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平台。
二、設備技術指標
1、工作電源：三相五線 AC 3800V±10%  50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1300㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
    1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明塑料有機盒，兼作實物示教，一舉多得。電子創新實訓提供了包括實訓指導書項目所需的單元模塊，還為學生可能進行的創新與探索，配置了較齊全的單元模塊。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平台，在此平台上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無後顧之憂。
4、本裝置配套電工技術綜合應用創新實訓項目，均經過反複斟酌、精心配置；其中有許多電工電子產品線路，不僅有利於知識的實際應用，而且可以大大提高學生的學習興趣。
四、本設備各個功能模塊單元功能構成：
裝置由實訓主機箱、儀器架、實驗桌（裝有透明創新實訓模塊固定插板）、移動矮櫃、透明創新實訓模塊（配有相應儲存板）、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。
（一）實訓主機箱部分介紹：
實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質麵板。左邊是安全控製、交直流電源、信號源、測量電表等；主機箱控製麵板左右及頂部配有多組外部儀器交流工作電源插座。
1、三相交流電源模塊
提供三相固定380V交流電源，三相固定220V交流電源及單相0～250V連續可調交流電源，配備1台單相調壓器，規格為0.5kVA/0～250V。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一隻指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。
設有一路AC380V和多路AC220V交流電源接口，可為外配儀器設備提供工作電源。
2、低壓交流電源模塊
電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A，電流表指示， 同時提供雙17V帶中心抽頭變壓器一隻。
3、穩流穩壓電源模塊
3.1.提供0～220V連續可調直流電源，電源輸出處設有短路保護措施。
3.2.雙路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
3.3.直流電源包括±15V、±12V及±5V六路電源
★4智能型交直流測量儀表模塊
4.1、智能交流電壓表1隻:測量範圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
4.2、智能交流電流表1隻：測量範圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
4.3、智能直流電壓表1隻:測量範圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
4.4、智能直流電流表1隻：測量範圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
4.5、單相智能功率、功率因數表1隻：功率測量精度0.5級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
★5、DDS功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率範圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量範圍100MHz，自動換檔。
（二）儀器架：儀器架置於實訓台頂部，由截麵尺寸：70×70mm，由高性能表麵氧化的鋁型材、雙麵噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用，放置示波器等測試儀器，實驗過程中使用得心應手。儀器架底部安裝實驗用日光燈管，日光燈接線端口置於實訓主機箱麵板上，實訓接線方便，日光燈工作狀態便於觀察。
（三）實訓工具：烙鐵（帶架）斜口鉗，尖嘴鉗，十字螺絲刀/一字螺絲刀等配套工具。
（四）實訓桌：
外形尺寸為1600（長）*700（寬）*1300（高），實訓桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（壓鑄框架連接構件非焊接工藝，經機加工、拋丸、噴砂，表麵靜電噴塗工藝），安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。實訓桌設有二個抽屜，桌麵采用不少於25mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌麵板下設支撐框架，承受力不少於200kg。配備儲存櫃，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
   實訓桌後麵二支桌腳向上延伸，與主機箱、儀表架組成實訓屏。實訓桌整體豪華大氣，功能實用。
（五）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；
4．防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
四、實訓項目：

一、模擬電子技術綜合應用、創新實訓項目： 1、常用二極管的性能測試及應用 2、雙極晶體管及場效管輸出特性的測定 3、單管放大電路的研究 4、兩極放大電路及負反饋放大電路的研究 5、助聽器電路的調試（電子產品線路）（綜合應用） 6、恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用） 7、三極管放大電路故障排除 8、整流、濾波及穩壓電路的研究 9、直流穩壓正、負電源電路的研究 10、典型複合互補OTL功率放大電路調試（電子產品線路）（綜合應用） 11、OTL功率放大電路的故障排除 12、LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用） 13、運算放大器基本運算電路 14、對由運放器組成的積分運算電路、微分運算電路 15、對由運放器組成的電壓比較器傳輸特性的研究 16、氣敏傳感器製作煙霧報警器的製作與調試（電子產品線路）（綜合應用） 17、方波、三角波和鋸齒波發生器電路的研究與測試 18、三角波、方波及正弦波發生器的製作競賽 19、RC（文式橋式）正弦波振蕩器和製作與調試 20、電容三點式LC正弦波發生器 21、 有源濾波電路研究 22、直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用） 23、恒溫控製電路的製作與調試（競賽項目）（電子產品線路）（綜合應用）
二、數字電子技術綜合應用、創新實訓項目：
1、基本邏輯門電路功能測試 2、優先編碼器功能測試 3、二進製譯碼器和數據選擇器功能測試 4、全加器和超前進位全加器功能測試 5、數值比較器功能測試 6、七段碼鎖存/譯碼/驅動器功能測試 7、各類觸發器功能測試 8、雙向移位寄存器功能測試	9、二一五一十進製計數器功能測試 10、二位十進製計數/譯碼/驅動/顯示電路 11、可逆十進製計數電路功能測試 12、N進製計數電路功能測試 13、555定時器基本應用電路 14、微分型單穩態觸發器 15、集成單穩態觸發器及其應用 16、集成施密特觸發器及其應用
三、電力電子技術及應用、創新實訓項目
1、晶閘管的控製特性及它作為固體開關的應用（電子產品電路）（綜合應用項目） 2、單結晶體管觸發電路 3、晶閘管單相半控橋式整流電路（電阻負載）的調試與分析 4、晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究 5、IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目） 6、雙向晶閘管單相交流調壓（調光台燈）電路的製作與調試（電子產品電路）（綜合應用項目） 7、功率晶體管（BJT）PWM 控製直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）

---
