MY-116 多媒體智能型數碼應用技術實驗實訓裝置

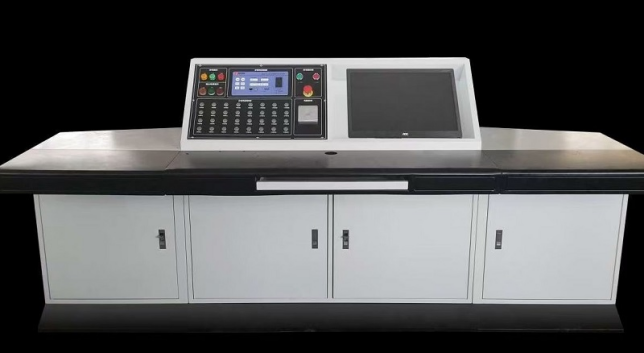

一、教師控製台-產品概述：
該設備是根據實訓室教學管理的要求而設計開發的簡易型示教電源控製係統。係統采用半圓形設計。配有電源控製及教師椅。
二、技術參數:
1.工作電源：三相五線  380V±5％  50Hz
2.安全保護：漏電保護（動作電流≤50mA），過流保護
3.規格尺寸：2400×800×780mm
4.額定功率：<11KW（12台為例）
5.環境溫度：－10℃ ～40 ℃
6.相對濕度：<85%
7.設備重量：200Kg
三、產品結構:
1.桌身部分：鋼質噴塑。可放置各種多媒體器材：視頻展示台、功放、DVD、計算機、中央控製係統等,並設置各種穿線孔位，設計科學，使用方便。
2.桌麵部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截麵封邊，桌邊鴨嘴型設計，桌麵具有耐磨、耐熱、耐汙、耐煙灼、耐菌（jun1）、防黴、抗靜電及易清潔等特點。
3.實訓屏部分：采用優質鋼板斜麵設計精加工，麵板采用優質鋁板，彩色蝕刻工藝，顏色協調、設計合理。各分組電源、主控器材、控製電源等布局科學操作方便。
四、基本配置：

序號	配置名稱	型號	規格(長×寬×高)	單位	數量	備注
			（一）組合式多媒體示教台配置
1	多功能示教台		2400×800×780mm	套	1
2	電腦		CPU:英特爾I5  4590/主板：主板B85/內存條：8G內存/硬盤：240G固態硬盤/炫酷機箱/鍵鼠套裝/機箱電源：金河田主機電源/ CPU風扇：純鋁風冷散熱風扇/21.5顯示器	套	1
3	安全用電		★實驗室智慧用電安全控製係統	套	1	附1
5	電源總控製台	WXK-01		套	1
6	交換機		24口交換機	套	1
7	★通信板：		1）實驗台地址範圍0-255。 2）具有WIFI、RJ45、RS485上位機通信接口。 3）上位機與各學生實驗台智能測量儀表數據交換，接口轉換功能。 4）工作溫度範圍-20℃～+50℃。	套	1
8	★實驗台管理係統（上位機軟件）		1）添加、刪除、配置各實驗台模塊。 2）實時監測各學生實驗台各項模塊實時參數。 3）遠程控製各實驗台模塊功能開關，按鍵鎖定。 4）軟件用戶登錄管理功能。	套	1	具有軟件著作權
9	高級五輪轉椅			張	1
★(二)在線教育開放平台（具有軟件著作權，配1個IP地址）: 1）平台：教學互通課程平台，課程資源管理平台，在線習題庫平台，在線考試考核平台。 2）課程資源：多個微課視頻實拍采集教學視頻素材，後期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低於1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win係統上運行（win7、win8、win10，注不包含win xp）軟件。
上運行（win7、win8、win10，注不包含win xp）軟件。
10	課程資源		任務一：識別低壓電器及異步電動機	套	1
			任務二：點動與自鎖正轉控製線路的實施
			任務三：聯鎖正反轉控製線路的實施與檢測
			任務四：Y-△降壓啟動控製線路分析與接線
			任務五：三相異步電動機順序控製線路安裝與測試
			任務一：電動葫蘆控製線路設計及實施
			任務二：工作台自動往返線路設計及實施
			任務一：三相異步電動機反接製動控製線路安裝與測試
			任務二：三相異步電動機能耗製動控製線路安裝與測試
			任務一：卷簾門控製電路的安裝、調試及故障排除
			任務二：卷簾門PLC控製電路設計
			任務三：卷簾門PLC控製控製程序設計與調試
			任務一：傳送帶送料裝置控製電路安裝、調試及故障排除
			任務二：用PLC技術實現傳送帶送料裝置控製
			任務三：編寫調試PLC程序及係統總調試
（四）安全演示裝置
1	人體複蘇模型		急救演示	1	個
2	滅火器		教師滅火演示	1	隻
多媒體配套（選配）
1	投影機+幕布		講課演示	1	套
2	輔助材料		電源線、插座，壓線板等材料及布線	1	套

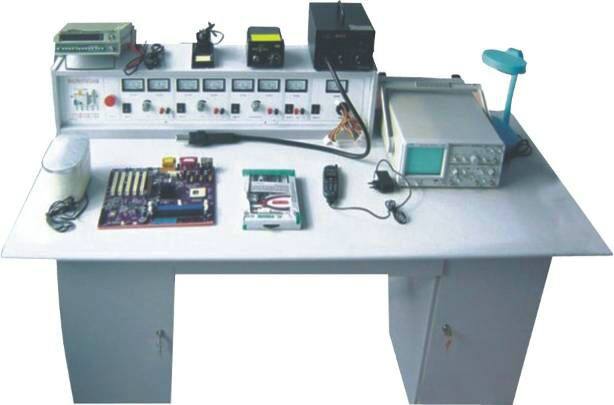

多媒體智能型數碼應用技術實驗實訓裝置-是根據目前職業學校、技校、中等專業院校開設的手機通訊專業，電腦、手提電腦維修專業等課程實驗實訓教學需求而研製的產品。通過該實驗台的技能實訓，使學生充分掌握所學的課本理論知識，使所學知識在工作崗位上得到更快更好地發揮。其是具有相關專業院校理想的實驗室設備。
二、主要技術參數：
1、使用條件：環境溫度-10℃～+40℃，相對濕度：≤85%
2、工作電源：AC220V±5%  50Hz
3、電源輸出保護：
（1）單相電源：漏電保護開關與保險絲二級保護，確保每個學生的人身安全。
（2）直流電源：短路保護、過流保護、自動複位，多重保護減少學生在實驗、實訓、實操中對設備的損壞。
4、電源輸出：
（1）交流電壓：AC220V±5%  50Hz（三路）
（2）直流穩壓：0-30V連續可調（2A）（二路）
（3）直流開關電源5V/2A（一路）
（4）電腦主板電源（一路）
（5）手機專用維修電源（一路）
四、基本配置（2座/套）

1	主機頭	1套	9	手機（舊）	2台
2	焊台	1把	10	焊接實操用手機板	2台
3	熱風槍	1把	11	電腦主板	1塊
4	折裝專用工具	1套	12	電腦故障診斷卡	1個
5	數字萬用表	1隻	13	學生桌	1張
6	軟件（手機）	1套	14	學生凳	2張
7	燒寫器（同手機電腦主板共用）	1隻	15	焊接實操耗材一批（焊錫絲、清潔劑、鬆香、焊錫膏等）	一批
8	超聲波清洗機	1台

---
