MY-112F電子產品設計與應用實訓平台

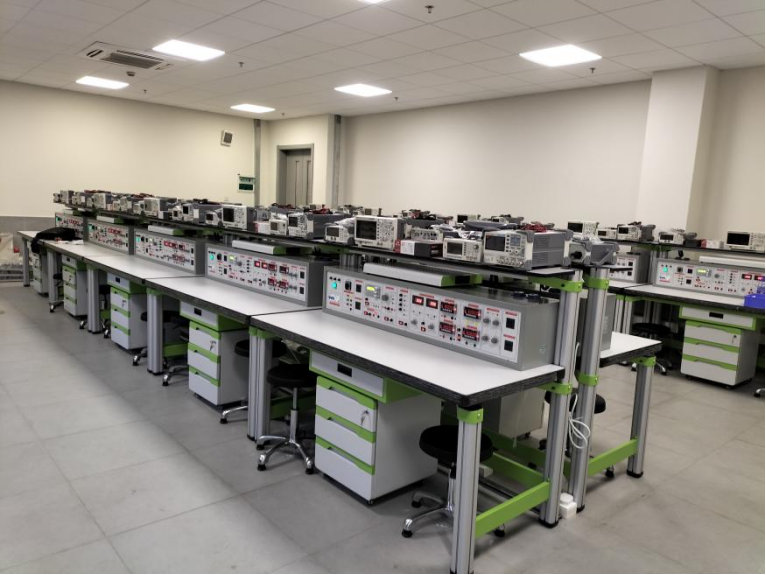

(參考圖片)

一、產品概述：
電子產品設計與應用實訓平台，電子產品設計與應用實訓裝置，電子產品設計與應用實訓設備適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電機及拖動技術>等多門課程的綜合應用、創新實訓要求。並可進行相關課程的課程設計，畢業設計以及電工、電子產品研製。
電工電子創新實訓模塊為磁吸式塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平台。
二、設備技術指標：
1、工作電源：三相五線 AC 3800V±10% 50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1400㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點：
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用磁吸式塑料有機盒，兼作實物示教，一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平台，在此平台上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無後顧之憂。
4、本裝置配套電工技術綜合應用創新實訓項目，均經過反複斟酌、精心配置；其中有許多電工電子產品線路，不僅有利於知識的實際應用，而且可以大大提高學生的學習興趣。
四、本設備各個功能模塊單元功能構成：
裝置由實訓主機箱、儀器架、磁吸式實訓基座、實驗桌、移動矮櫃、磁吸式透明創新實驗模塊（所有磁吸式透明創新實訓模塊儲存在特製的磁吸式底板上，便於管理）、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。
（一）實訓主機箱部分介紹：
實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質麵板。左邊是安全控製、交直流電源、信號源、測量電表、日光燈接線端口等；主機箱控製麵板左右及背部配有多組外部儀器交流工作電源插座。
1、三相交流電源模塊
提供三相固定380V交流電源，三相固定220V交流電源及單相0～250V連續可調交流電源，配備1台單相調壓器，規格為0.5kVA/0～250V。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一隻指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。
設有一路AC380V和多路AC220V交流電源接口，可為外配儀器設備提供工作電源。
2、低壓交流電源模塊
電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A，電流表指示，同時提供雙17V帶中心抽頭變壓器一隻。
3、穩流穩壓電源模塊
3.1.提供0～220V連續可調直流電源，電源輸出處設有短路保護措施。
3.2.雙路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
3.3.直流電源包括±15V、±12V及±5V等六路電源
★4智能型交直流測量儀表模塊
4.1、智能交流電壓表1隻:測量範圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
4.2、智能交流電流表1隻：測量範圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
4.3、智能直流電壓表1隻:測量範圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
4.4、智能直流電流表1隻：測量範圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
4.5、多功能交流參數表1隻：功率測量精度0.5級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
★5、DDS功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥5V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率範圍: 0.1HZ~2MHz, 采用鍵盤直接輸入數字設定頻率。
4）輸出幅度采用電位器調節，正弦波輸出具有0，20db衰減。
5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量範圍,60MHz。
6、日光燈接線端口。
（二）儀器架：儀器架置於實訓台頂部，由截麵尺寸：70×70mm，由高性能表麵氧化的鋁型材、雙麵噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用，放置示波器等測試儀器，實驗過程中使用得心應手。儀器架底部安裝實驗用日光燈管，日光燈接線端口置於實訓主機箱麵板上，實訓接線方便，日光燈工作狀態便於觀察。
（三）實訓工具：配備常用的放大鏡台燈、剝線鉗、尖嘴鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、恒溫電烙鐵及烙鐵架、焊錫絲、吸錫器等工具。
（四）實訓桌：
外形尺寸為1600（長）*700（寬）*1400（高），實驗桌一桌兩座，實驗桌中央配有磁吸式實訓基座。實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。實訓桌設有一個抽屜，桌麵采用不少於25mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌麵板下設支撐框架，承受力不少於200kg。配備鋼質噴塑儲存櫃，儲存櫃采用隱藏式拉手，抽屜配有與鋁壓鑄框架連接構件相同顏色裝飾條，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
（五）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；
4．防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。
★（六）磁吸式電工電子實訓模塊 (具體可見表二)

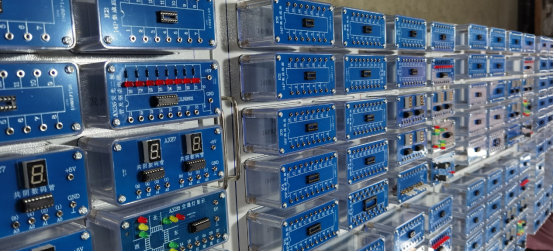

（透明電工電子元件模塊示例圖，140多隻透明有機塑料封閉元件盒）

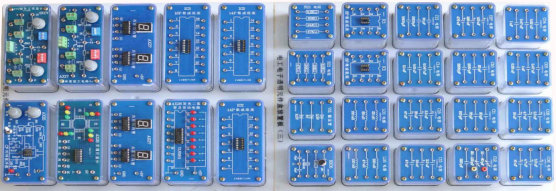

（部分磁吸式透明有機塑料封閉元件盒正反麵圖）

提供一套磁吸式電工電子實訓模塊（所有磁吸式透明創新實訓模塊儲存在特製的磁吸式底板上，便於管理），可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊麵板采用PCB板製作而成，器件和信號接口均已引至板上的專用插座，實訓模塊裝有四個強力磁吸盤，與“磁吸式實訓基座”配合實訓操作。
磁吸式實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等製成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利於教師講解和學生認識；麵板采用PCB製作而成，表麵清爽、符號線路清晰、表麵耐磨損、元件更換容易；麵板上標誌的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上麵插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便地在“磁吸式實訓基座”任意組合實訓線路，以完成不同的實訓項目等。
（七）實訓線路板套件(1套／台)

1、電子報警器
2、電子門鈴電路
3、光控電路
4、光控電路開關
5、航標燈
6、家用台燈調光電路
7、排風扇自動啟閉電路
8、閃光燈
9、溫控電路
10、音樂門鈴電路
11、六管超外差式調頻收音機
12、LED數字電子鍾
13、多路搶答器等實訓線

五、本設備可以完成的實訓項目：
電工基礎實訓項目
（一）電氣測量概述與直流電路部分
1、電氣儀表的使用和測量誤差的計算
2、電路元件伏安特性的測繪
3、未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用
4、電位、電壓的測定及電路電位圖的繪製
5、基爾霍夫定律的驗證與應用
6、常用供電電路特點和電子電路最大功率輸出條件的研究
7、實際直流穩壓電源和直流穩流電源的研究
8、疊加定理的驗證與應用―多信號疊加控製電路的研究
9、戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究
（二）交流電路部分
1、電阻電感串聯電路（日光燈電路）的分析與研究
2、阻容移相電路的應用―調光台燈電路的研究（綜合應用項目）
3、交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究
4、R.L.C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究
5、R.L.C串聯諧振電路的
6、三相四線製負載電壓，電流的測量
7、三相三線製對稱負載星形及三角形接法時負載電壓與電流的測定
（三）磁路自感、互感與變壓器部分
1、自感係數的測定、電路斷電時電感尖峰電壓的測量及抑製的方法
2、互感電路的研究
3、單相變壓器特性的研究
4、單相變壓器並聯運行特點的研究
（四）電路暫態過程
1、一階電路暫態過程的研究
2、微分電路和積分電路及其應用
（五）模擬電子技術綜合應用、創新實訓項目
1、常用二極管的性能測試及應用
2、雙極晶體管及場效管輸出特性的測定
3、單管放大電路的研究
4、兩極放大電路及負反饋放大電路的研究
5、助聽器電路的調試（電子產品線路）
6、恒流充電電路（場效應管的應用）（電子產品線路）
7、三極管放大電路故障排除
8、整流、濾波及穩壓電路的研究
9、直流穩壓正、負電源電路的研究
10、典型複合互補OTL功率放大電路調試（電子產品線路）
11、OTL功率放大電路的故障排除
12、LM386集成音響功率放大電路及其應用（電子產品線路）
13、運算放大器基本運算電路
14、對由運放器組成的積分運算電路、微分運算電路
15、對由運放器組成的電壓比較器傳輸特性的研究
16、氣敏傳感器製作煙霧報警器的製作與調試（電子產品線路）
17、方波、三角波和鋸齒波發生器電路的研究與測試
18、三角波、方波及正弦波發生器的製作競賽
19、RC（文式橋式）正弦波振蕩器和製作與調試
20、電容三點式LC正弦波發生器
21、有源濾波電路研究
22、直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）
23、恒溫控製電路的製作與調試（競賽項目）（電子產品線路）
（六）數字電子技術綜合應用、創新實訓項目目錄
一）數字電子技術基礎實訓項目
1、基本邏輯門電路功能測試
2、優先編碼器功能測試
3、二進製譯碼器和數據選擇器功能測試
4、全加器和超前進位全加器功能測試
5、數值比較器功能測試
6、七段碼鎖存/譯碼/驅動器功能測試
7、各類觸發器功能測試
8、雙向移位寄存器功能測試
9、二一五一十進製計數器功能測試
10、二位十進製計數/譯碼/驅動/顯示電路
11、可逆十進製計數電路功能測試
12、N進製計數電路功能測試
13、555定時器基本應用電路
14、微分型單穩態觸發器
15、集成單穩態觸發器及其應用
16、集成施密特觸發器及其應用
二）綜合應用實訓項目
1、聲光控製節能路燈電路（電子產品線路）（綜合應用）
2、8線數據傳輸電路（電子產品線路）（綜合應用）
3、4位環形計數節拍發生器（電子產品線路）（綜合應用）
4、秒脈衝信號發生器（電子產品線路）（綜合應用）
5、救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
6、D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
7、數控變頻三角波—方波發生器
8、移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
9.、8位優先編碼器搶答電路（電子產品線路）（綜合應用）
10、觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
11、數字鍾電路（電子產品線路）（綜合應用）
12、二位十進製計數符合電路（電子產品線路）（綜合應用）
13、交通燈控製電路（電子產品線路）（綜合應用）
14、升/降階梯波發生器（電子產品線路）（綜合應用）
15、光電轉換加/減計數電路（電子產品線路）（綜合應用）
（七）電力電子技術及應用、創新實訓項目
1、晶閘管的控製特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
2、單結晶體管觸發電路
3、晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
4、晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
5、IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
6、雙向晶閘管單相交流調壓（調光台燈）電路的製作與調試（電子產品電路）（綜合應用項目）
7、功率晶體管（BJT）PWM 控製直流電動機可逆調速電路（電子產品電路）（綜合應用項目）
（八）焊接實訓項目
1、電子報警器的焊接與調試
2、電子門鈴電路的焊接與調試
3、光控電路的焊接與調試
4、光控電路開關的焊接與調試
5、航標燈的焊接與調試
6、家用台燈調光電路的焊接與調試
7、排風扇自動啟閉電路的焊接與調試
8、閃光燈的焊接與調試
9、溫控電路的焊接與調試
10、音樂門鈴電路的焊接與調試
11、多路搶答器生產
1）多路搶答器元器件認識及測量
2）多路搶答器原理圖識讀及工藝文件填寫
3）多路搶答器裝配工具與準備工藝
4）多路搶答器主板焊接
5）多路搶答器主板調試
6）多路搶答器電路板檢驗
12、LED數字電子鍾生產
1）LED數字電子鍾元器件認識及測量
2）LED數字電子鍾原理圖的識讀及工藝文件填寫
3）LED數字電子鍾的裝配工具與準備工藝
4）LED數字電子鍾主板焊接
5）LED數字電子鍾主板調試
6）LED數字電子鍾主板檢驗
13、六管超外差式調頻收音機整機生產
1）調頻收音機元器件認識及測量
2）調頻收音機原理圖識讀及工藝文件填寫
3）調頻收音機常用裝配工具與準備工藝
4）六管超外差式調頻收音機主板焊接
5）六管超外差式調頻收音機整機調試
6）六管超外差式調頻收音機整機檢驗
7）六管超外差式調頻收音機整機包裝
六、本設備的配置：

序號	產品名稱	型號規格	數量	單位	備注
1	實訓桌		1	張	鋁合金框架
2	實訓主機箱		1	台	鐵質
3	磁吸式實訓基座		1	套
4	儀器架		1	套
5	配套工具		1	套	表一
6	磁吸式透明創新實訓元件盒	配有5塊磁吸式儲存板	1	套	表二
7	實訓線路板	1、電子報警器 2、電子門鈴電路 3、光控電路 4、光控電路開關 5、航標燈 6、家用台燈調光電路 7、排風扇自動啟閉電路 8、閃光燈 9、溫控電路 10、音樂門鈴電路 11、六管超外差式調頻收音機 12、LED數字電子鍾 13、多路搶答器等實訓線路板。	1	套
8	實訓連接線		1	套
9	儲存櫃		1	個
10	學生凳		2	張
11	指導書		1	本
12	配套教學資源		1	套	附件

表一：配套工具

序號	名稱	型號/規格	單位	數量
1	恒溫電烙鐵及烙鐵架	60W	套	1
2	斜口鉗	6寸	把	1
3	尖嘴鉗	6寸	把	1
4	十字螺絲刀	新發	把	1
5	一字螺絲刀	新發	把	1
6	放大鏡台燈		套	1
7	吸錫器		把	1
8	小鑷子		把	1
9	剪刀		把	1

表二：電工電子透明創新模塊（要求儲存在特製的磁吸式底板上，便於管理）

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻(5W)	51Ω	R01	1塊
	RX線繞電阻(5W)	200Ω
		100Ω
2	RJ金屬膜電阻(2W)	330Ω	R02	1塊
		470Ω
		510Ω
3	RJ金屬膜電阻(2W)	330Ω	R03	1塊
		510Ω
		680Ω
4	RJ金屬膜電阻(2W)	1K	R04	1塊
		2K
		3.3K
5	RJ金屬膜電阻(2W)	3.3K	R05	1塊
		4.7K
		6.8K
6	RJ金屬膜電阻(2W)	10K	R06	3塊
		22K
		47K
7	錳銅絲電阻(3A)	0.1Ω	R07	1塊
		0.2Ω
		0.4Ω
8	RT碳膜電阻(1W)	1Ω	R08	1塊
		4.7Ω
		10Ω
		27Ω
9	RT碳膜電阻(1W)	39Ω	R09	1塊
		47Ω
		56Ω
		68Ω
10	RJ金屬膜電阻(1W)	100Ω	R10	1塊
		150Ω
		200Ω
		300Ω
11	RJ金屬膜電阻(1W)	390Ω	R11	1塊
		470Ω
		560Ω
		680Ω
12	RJ金屬膜電阻(1/2 W)	560Ω	R12	1塊
		820Ω
		1K
		1K
13	RJ金屬膜電阻( 1/2 W)	1.2K	R13	1塊
		2K
		2.7K
		3K
14	RJ金屬膜電阻( 1/2W)	4.7K	R14	1塊
		5.1K
		6.8K
		8.2K
15	RJ金屬膜電阻( 1/2W)	10K	R15	1塊
		15K
		27K
		33K
16	RJ金屬膜電阻( 1/2W)	51K	R16	4塊
		56K
		62K
		68K
17	RJ金屬膜電阻( 1/2W)	100K	R17	4塊
		270K
		390K
		470K
18	RJ金屬膜電阻( 1/2W)	820K	R18	1塊
		1M
		2.2M
		10M
19	RJ金屬膜電阻(1/2W)	120Ω	R19	1塊
		180Ω
		220Ω
		620Ω
20	RJ金屬膜電阻( 1/2W)	1.5K	R20	1塊
		2.2K
		2.7K
		3.9K
21	RJ金屬膜電阻( 1/2 W)	6.2K	R21	1塊
		20K
		24K
		47K
22	RJ金屬膜電阻( 1/2W)	51K	R22	1塊
		150K
		220K
		3M
23	RJ金屬膜電阻( 1/2W)	510K	R23	2塊
		1.1M
		2M
		2M
24	CL聚脂膜電容	1000pF	C01	2塊
		2200 pF
	CBB聚丙烯膜電容	3300 pF
25	CBB聚丙烯膜電容	4700 pF	C02	2塊
		0.01μF
		0.022μF
26	CBB聚丙烯膜電容	0.033μF	C03	4塊
		0.047μF
		0.1μF
27	CBB聚丙烯膜電容	0.22μF	C04	1塊
		0.47μF
		1μF
28	CBB聚丙烯膜電容	0.47μF	C05	1塊
		1μF
		0.33μF
29	CD鋁電解電容(50V DC)	3.3μF	C06	2塊
		4.7μF
		10μF
30	CD鋁電解電容(50V DC)	100μF	C07	1塊
		220μF
		470μF
31	CBB聚丙烯膜電容	0.5μF （450V AC）	C08	1塊
		1.0μF （450V AC）
32	CBB聚丙烯膜電容	2.0μF (450V AC)	C09	1塊
		4.0μF (450V AC)
33	CC瓷片電容	20 pF	C10	1塊
		1500 pF
	CBB聚丙烯膜電容	2200 pF
34	CC瓷片電容	20 pF	C11	1塊
	CBB聚丙烯膜電容	33 pF
		100 pF
35	可調電容	10～60 pF	C12	1塊
		220 pF
		20～120 pF
36	CC瓷片電容	20 pF	C13	1塊
	CL聚脂膜電容	2200 pF
		5600 pF
37	CBB聚丙烯膜電容	0.047μF	C14	1塊
		0.01μF
		0.1μF
38	CD鋁電解電容(50V DC)	2.2μF	C15	2塊
		33μF
		47μF
39	WX線繞電位器（WX050）	100(5W)(去蓋)	RP1	1塊
40	WH碳膜電位器（WH118）	470(2W)(去蓋)	RP2	1塊
41	WH碳膜電位器(WH118)	1K (2W)	RP3	1塊
42	WX線繞電位器(WX14-12)	4.7K(1W)(去蓋)	RP5	1塊
43	WH碳膜電位器(WH5)	10K (1/2W) (去蓋)	RP6	1塊
44	WH碳膜電位器(WH5)	22K(1/2W)	RP7	1塊
45	WH碳膜電位器(WH5)	33K(1/2W)	RP8	1塊
46	WH碳膜電位器(WH118)	47K (2W)	RP9	1塊
47	WH碳膜電位器(WH118)	100K (2W)	RP10	1塊
48	WH碳膜電位器(WH118)	470K (2W)	RP11	1塊
49	WH碳膜電位器(WH118)	1M (2W)	RP12	1塊
50	繞線式電位器（WXD3-12）	1K (2W)	RP13	1塊
51	線繞電感	電感L=30mH	L01	1塊
52	線繞電感	電感L=100mH	L02	1塊
53	色碼電感	22μH	L03	1塊
		82μH
		180μH
54	熒光燈整流器	8W	L04	1塊
55	色碼電感	330μH	L05	1塊
	柱形電感	47μH
	色碼電感	100μH
56	脈衝變壓器（單雙脈衝）	KMB-0021	T05	1塊
57	集成底座	8P	IC1	2塊
58	集成底座	14P	IC2	5塊
59	集成底座	16P	IC3	4塊
60	集成底座	18P	IC4	2塊
61	集成底座	20P	IC5	1塊
62	集成底座	28P	IC7	1塊
63	單向擊穿二極管(穩壓管)	1N4728A(3.3V 1W)	VS1	1塊
		1N4733A (5V 1W)
		1N4735A(6.2V 1W)
64	單向擊穿二極管(穩壓管)	1N4738A(8.2V 1W)	VS2	1塊
		1N4740A(10V 1W)
		1N4742A(12V 1W)
65	雙向穩壓管 (1W)	5V	VS3	1塊
		8.2V
		10V
		12V
66	整流二極管	1N4007×4	VD1	1塊
67	開關二極管	1N4148×2	VD2	1塊
	肖特基二極管	1N5818
		1N5819
68	三極管	TIP42C	VT1	1塊
		BU406
	散熱器	ST25×2
69	三極管	9012	VT2	1塊
		TIP41C
	散熱器	ST25×1
70	三極管	9013	VT3	1塊
		TIP41C
	散熱器	ST25×1
71	晶閘管	BT151	VT4	1塊
	場效應管	3DJ7
	散熱器	ST25×1
72	增強型場效應管	IRF630 (N溝道)	VT5	1塊
		IRF9620(P溝道)
	散熱器	ST25×2
73	IGBT管	10N60×2	VT6	1塊
		1N4148×2
	散熱器	ST25×2
74	晶閘管電路	（51Ω、0.1μF、BT151、FU）×3	VT7	1塊
	散熱器	ST25×3
75	雙向觸發二極管	BD3	VT8	1塊
	雙向晶閘管	BT135
	散熱器	ST25×1
76	儀表開關	KN32B	S1	1塊
77	按鈕開關	AN4	S2	1塊
78	鈕子開關	KNX1×2	S3	1塊
79	白熾燈座		HL1	3塊
80	鎮流器		L04	1塊
81	啟輝器		HL3	1塊
82	指示燈	6.3V	HL4	1塊
83	熔斷絲		FU	1塊
84	電流表插座		SW	3塊
85 86	共陰數碼管	0.5吋	BX01	1塊
	電阻	300Ω×8個
87	穩壓集成	LM337	BX04	1塊
		LM317
	散熱器	ST25×2
88	MIC聲電傳感器	CZN-15EN	BX05	1塊
	石英晶體振蕩器	32.768石英晶體
		10MΩ電阻
		33 pF電容器×2
89	揚聲器	8Ω	BX06	1塊
90	蜂鳴器	TMB12A12	BX07	1塊
	LED	5個大（紅）
	電阻	100Ω/0.25W
91	氣敏元件	QM-J3	BX08	1塊
92	三極管插座	127-3T	BX09	1塊
	元件插座
93	元件插座	127-2T×4	BX10	1塊
94	音樂芯片	JD9300Y	BX11	1塊
	紐子開關	KNX1
95	保險絲	FU	AX1穩壓管穩壓電路	1塊
	二極管	1N4007×4
	電容	1000μF /50V
		100μF /35V
		0.1μF
	穩壓管	1N4733 (5.1V)
96	電位器	4.7K(WH5) ×2	AX2信號疊加控製單元	1塊
	電阻	6.8K/0.25W
		2.7K/0.25W
		3.3K/0.25W
		10K/0.25W
	三極管	9013
97	電阻	100Ω/0.25W×2	AX3銅電阻溫度計電路	1塊
		39Ω/0.25W
		33Ω/0.25W
	溫度傳感器	LM35
	琺琅電阻	RX20-10W 20Ω
	紐子開關	KNX1×2
	電位器	470Ω(WH5)
	銅電阻	Cu-50
98	直流數字毫伏表	0～2000mV	AX4直流數字毫伏表	1塊
99	保險絲	FU	AX5 直流恒壓源	1塊
	二極管	1N4007×4
	電容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散熱器	ST25×1
100	穩壓管	1N4733A×2	AX6直流恒流源	1塊
	電阻	100Ω/0.25W
		27Ω/0.25W
		510Ω/0.25W
	電位器	4K7(WH5)
	三極管	TIP42C
	散熱器	ST25×1
101	電位器	10K（WH5）×2	AX9運放電路	1塊
	二極管	1N4148×2
	電容	10μF /35V
	集成	OP07
	集成底座	8P
102	集成運放	LM358	AX10雙運放電路	1塊
	集成底座	8P
103	繼電器	GZR-2 12V	AX11繼電器驅動電路	1塊
	三極管	9013
	二極管	1N4148
104	電容	1000μF/50V×2	AX12 78係列穩壓源	1塊
		0.33μF×2
	插座	127-3T
105	電容	1000μF/50V×2	AX13 79係列穩壓源	1塊
		0.33μF×2
	插座	127-3T
106	電位器	22K(WH5)	AX14 單結晶體管觸發電路	1塊
	單結晶體管	BT33
	電阻	2.2K/0.25W
		100Ω/0.25W
		560Ω/0.25W
	三極管	9013
	二極管	1N4148Ω×2
107	功放	LM386	AX15功率放大集成電路	1塊
	電阻	10Ω/0.25W×2
	電容	47nF×2
		10μF/35V
		100nF
		100μF/35V
	集成底座	8P
108	集成	MC34063A	AX16集成轉換器	1塊
	集成底座	8P
109	撥碼開關	紅(5T) 藍(4T)	AX17單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
110	撥碼開關	紅(5T) 藍(4T)	AX18單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
111	光電開關	1A05HR×2	AX20電動機測速	1塊
	磁性電機	385
	固定支架	配套
112	鈕子開關	KNX1×2	AX21 0-1置數單刀雙擲開關	1塊
113	集成	CD4011	AX22單脈衝信號	1塊
		CD1413
	集成底座	14P
		16P
	電阻	100Ω/0.25W×4
		51Ω/0.25W×4
	複位開關	AN4×2
	LED	紅×2 綠×2
114	電阻	100K/0.25W×10	AX23觸摸式編碼開關	1塊
	鈕子開關	KNX1
	輕觸開關	（6×6×4.3） ×10
115	電阻	51K/0.25W×10	AX24 8421撥碼盤	1塊
	夾板	KAS-3
	8421撥碼開關	KAS-3×2
	二極管	1N4148×8
116	集成	555	AX25 CP時鍾脈衝源	2塊
	集成底座	8P
	電位器	100k(WH5)×2
	電阻	10k/0.25W×2
		300Ω/0.25W
	二極管	1N4007×2
	電容	10μF/35V
		0.1μF
		0.01μF
	鈕子開關	KNX1
	LED	紅（5個大）
117	電阻	100Ω/0.25W×7	AX26發光二極管及驅動	1塊
	集成	62083
	集成底座	20P
	LED	紅×8
118	集成	CD4511	AX27共陰數碼管	3塊
	集成底座	16P
	電阻	100Ω/0.25W×14
	共陰數碼管	0.5寸×2
119	LED	紅×4 綠×4黃×4	AX28交通燈電路	1塊
	電阻	51Ω/0.25 W×6
	集成	CD1413
	集成底座	16P
120	直流數字毫安表	0～2000mA	AC-A1直流數字毫安表	1塊
121	指針微安表	100μA		1塊

其他產品鏈接：
計算機裝調與維修技能鑒定裝置
電子技能實訓裝置
電子產品設計與應用實訓平台
電子裝調與人工智能創新實訓裝置
電子技術綜合訓練平台
電子技術綜合實訓考核設備
電子設計自動化（EDA）實訓平台
電子應用技能實訓考核裝置
計算機組裝與維護實驗台
電子工藝實訓考核裝置
電子工藝焊接裝配生產線
電子裝配實訓考核裝置
電子技術創新實訓考核裝置
高頻電子線路實驗平台
可編程器件電子產品設計與製作實訓設備
電子裝配生產線
通用電子實驗台
高頻電子線路實驗箱
數字電路實驗箱
計算機組裝與維護實訓裝置
電力電子技術實驗裝置
電子工藝實訓考核設備
皮帶傳送焊接調試生產線
手機維修操作實訓台
電子工藝實訓考核台
電子工藝實訓裝置
電子技術實訓台
電子技術實訓裝置
多媒體智能型數碼應用技術實驗實訓裝置
電子工藝技術實訓台

友情提示：
1、設備驗收：各采購單位收貨時請檢查電子產品設計與應用實訓平台的貨品外觀，核實電子產品設計與應用實訓平台的數量及配件，拒收處於受損狀態的電子產品設計與應用實訓平台；

2、設備質保：红桃视频app將為各采購單位提供電子產品設計與應用實訓平台產品說明書內的質保條件和質保期，在質保範圍內提供對電子產品設計與應用實訓平台的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的電子產品設計與應用實訓平台選型錯誤或購買數量錯誤，造成電子產品設計與應用實訓平台的退換貨要求，將不被接受；

4、設備貨期：對電子產品設計與應用實訓平台的發貨期為參考值，如您需要了解電子產品設計與應用實訓平台的精確貨期，請與红桃视频app的銷售人員聯係；

5、谘詢電話：如各采購單位對電子產品設計與應用實訓平台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電子產品設計與應用實訓平台的技術谘詢。

上一篇：電子設計自動化（EDA）實訓平台
下一篇：電子技能實訓裝置

MY-112F電子產品設計與應用實訓平台

我們的優勢：
