MY-PV43型1KW光伏離網發電教學平台

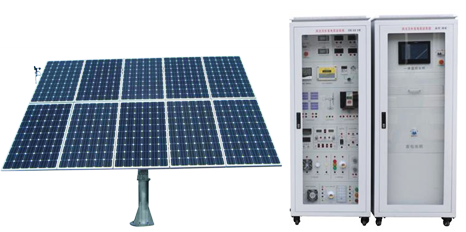

室外自動跟蹤方陣控製/監控/儲能櫃

1KW光伏離網發電教學平台-組成：1KW光伏發電離網係統由光伏方陣、光伏供電係統、控製係統、逆變與負載係統、儀表及監控係統幾個部分組成。係統采用模塊化結構設計，各單元具有獨立的功能，應用靈活，即可組合應用，也可獨立工作運行。
二、技術參數
係統參數
1、係統供電電源：AC220V±10%、50HZ
2、裝機容量：<1.8KVA
3、安全功能：帶電源指示，急停控製及漏電保護
4、係統輔助電源： DC24V/3A×2； DC5V/2A
5、係統安全：具有漏電、過載、短路、接地等保護
光伏供電係統
光伏供電係統主要由光伏電池組件、匯流箱、太陽能控製器、蓄電池等組成。
係統由10塊100Wp太陽能電池組件經過組串後組成小型方陣。
太陽能電池板技術參數
1、功率：100W、誤差：±5%、單晶/多晶矽
2、輸出電壓：35V、
3、輸出電流：2.88A、
4、開路電壓：42V、
5、短路電流：2.9A、
6、工作環境溫度：45℃±2℃、
7、尺寸：670×1000×35mm；
跟蹤係統及控製單元
1、跟蹤係統：采用雙軸二維跟蹤方式，采用DC24V直流同步電機驅動
2、跟蹤控製單元：可手動或自動方式運行，模擬光源運動，光伏跟蹤控製采用一塊西門子S7-226主控模塊（固定式方陣無此項）
太陽能控製器
   該設備應用的控製器是一種智能型、多用途太陽能充放電控製器。使用定製的128*64定製型LCD顯示屏，具有非常友好的操作界麵；各控製參數可靈活設定，可充分滿足不同應用需求。獨有的充放電安時數累計和自動溫度補償功能。
控製器主要參數
1、額定電壓：DC24V/48V自適應
2、額定電流：40A
3、充電方式：PWM或MPPT可選
4、顯示方式：LCD液晶128*64 充電、放電、蓄電池狀態、環境溫度、故障顯示功能
5、保護功能：蓄電池反接、夜間防反衝、防雷、光伏限流、過充、過放、負載過載、短路等保護
通訊模式：RS485或RS232或GPRS
離網逆變模塊
   離網模塊輸入輸出采用高頻變壓器隔離設計，運行效率高，發熱量低；電路模塊化開放設計，方便進行升壓驅動波形、SPWM逆變驅動波形、逆變輸出電壓電流波形與相關電路電氣測試；具有過欠壓關斷、過載等保護功能。
逆變模塊參數
1、輸入電壓：DC48V
2、輸出電壓：AC220V±10%
3、輸出頻率：50HZ
4、輸出功率：2000VA
5、輸出波形：純正弦波
6、保護功能：短路、過熱、過載保護
7、其它功能：帶旁路功能，市電和太陽能隨適時切換，可選擇市電或太陽能優先。
儀表顯示單元
直流電壓表 2隻
1、測量範圍：DCV 0-200V 精度±1%
2、供電電壓：AC/DC 9V
直流電流表 2隻
1、測量範圍：DCI 0-50A 精度±1%
2、供電電壓：AC/DC 9V
交流電壓表 1隻
1、測量範圍：ACV 0-500V 精度±1%
2、供電電壓：AC/DC 9V
交流電流表 1隻
1、測量範圍：ACI 0-10A 精度±1%
2、供電電壓：AC/DC 9V
儲能蓄電池
1、電池類型：鉛酸或膠體
2、電池電壓：DC 12V
3、單節容量：100AH
4、電池數量：4節串聯，組成48V電池組
負載單元
直流負載
1、阻性負載：3/5W高亮度LED燈
2、感性負載：直流風扇、直流減速電機
交流負載
1、阻性負載：220V供電，功率5-8W警示燈（黃閃，慢、讓警示，爆閃）
2、帶輸出插座，可接至實驗室用電設備，照明等
2.8 監控單元，工控一體機，帶觸摸功能
C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器
1、主板:Intel M11工控固態節能主板
2、內存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。
3、硬盤:24G SSD固態硬盤
4、顯卡:集成Intel HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯複製、雙顯擴展。
1、聲卡:集成ALC662 6聲道高保真音頻控製器
2、網卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。
3、電源:外置電源（100V至220V寬幅電壓，全球通用）
4、顯示屏:13寸LED工控屏分辨率：1024*600
5、觸摸屏:台灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏
6、整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定製)，
7、1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out（綠色）,1* Mic（紅色)
8、2*COM串口,1* 12V DC_JACK輸入接口
係統狀態：
   太陽能控製器（帶報警功能）：
1、輸入電壓、電流、功率的數據顯示及動態曲線顯示
2、輸出電壓、電流、功率的數據顯示及動態曲線顯示
3、蓄電池：電壓數據顯示及動態曲線顯示
三、主要實驗內容:
  實驗一光伏電池方陣的安裝拆卸
  實驗二光伏供電係統組裝
  實驗三光伏供電係統接線
  實驗四電池組件光源跟蹤控製（固定式無此項）
  實驗五光伏電池的輸出特性
  實驗六蓄電池的充電特性和放電保護
  實驗七逆變器的參數測試
  實驗八逆變器的負載安裝與調試
  實驗九逆變器與市場切換功能實驗
  實驗十監控係統的通訊

友情提示：
1、設備驗收：各采購單位收貨時請檢查1KW光伏離網發電教學平台的貨品外觀，核實1KW光伏離網發電教學平台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供1KW光伏離網發電教學平台使用說明書和質保期，在質保範圍內提供對1KW光伏離網發電教學平台的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的1KW光伏離網發電教學平台選型錯誤或設備購買數量錯誤，造成1KW光伏離網發電教學平台的退換貨要求，將不被接受；
4、設備貨期：對1KW光伏離網發電教學平台的發貨期為參考值，如您需要了解1KW光伏離網發電教學平台的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對1KW光伏離網發電教學平台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關1KW光伏離網發電教學平台的技術谘詢；
