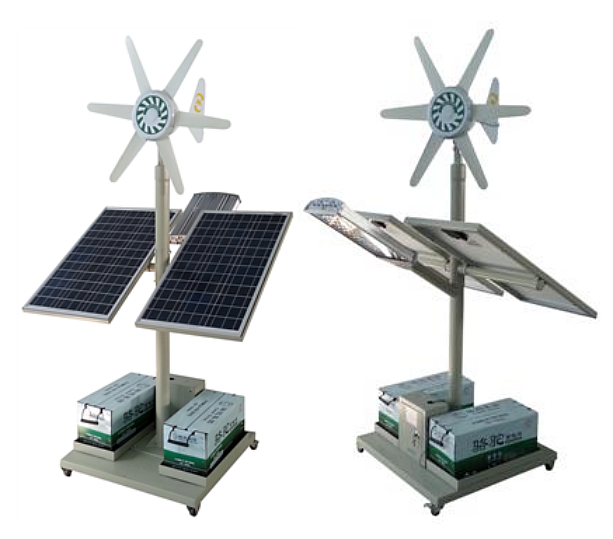

MY-PV48風光互補路燈教學平台

MY-PV48 風光互補路燈教學平台（40W）概述：
本產品白天利用太陽能電池板和風力發電機將太陽能及風能轉換成電能給蓄電池充電，晚上蓄電池放電使LED燈發光工作，屬於當今社會大力提倡利用的綠色能源產品。通過此產品可以幫助學生，深刻理解風光互補路燈係統的原理學習和實際工程應用技能。

風光互補路燈教學平台主要由：風力發電機組、太陽能電池組件、蓄電池組、風光互補控製器、LED路燈頭、LED驅動、燈杆、底座等組成。
1、產品特點：
◆ 風光互補路燈係統，高度僅有9米，造型美觀大方，直接安裝作用。
◆ 所有部件均采用實物、電源接通即可工作，教學演示的同時又可深入了解各部件工件原理。
◆ 100Ah高容量免維護蓄電池、是持久亮燈的保證。
◆ 配置高性能風光互補控製係統、使係統工作更加穩定、使用更方便。
◆ 防潮、防水、防風沙；微風啟動；具有較高風能利用係數的玻璃鋼複合材料、重量輕易安裝。
2、風光互補路燈係統參數：
2、風光互補路燈係統參數：
1）風力發電機啟動風速：2.5米/秒
2）風力發電機額定風速：15 米/秒
3）工作模式：風光互補
4）風力發電額定功率：300W
5）太陽能板：17.5V/75Wp*2 塊
6）風力發電機組具有抗大風機械及電磁刹車裝置
7）免維護太陽能蓄電池：12V 100AH*2 塊
8）連續陰雨 5天環境下確保路燈點亮 10 小時以上
9）照度≥15Lux（直流 LED 光源每瓦的光效比交流高壓鈉燈高 8-10 倍）
10）風光互補控製器有延長電池壽命功效，同時具有防雷保護、反接保護、太陽能防反充保護、蓄電池開路保護、過風速和過電壓刹車保護。
11）燈體總高度：9米
12）使用環境溫度：-10℃ - +60℃
13）相對濕度：85%
2.1、風力發電機：
1）最大功率（W）    300
2）額定電壓（V）    17
3）啟動風速（M/S） 2.5
4）保護風速（M/S） 25
5）風輪直徑（MM）   820
6）風葉數量（PCS） 6
7）風葉材料塑料
8）機身材料鋁合金
9）發電機類型   永磁電機
10）過充保護    短路保護
11）旋轉方向    順時針
2.2、太陽能電池板：
1）組件功率：75W×2
2）最佳工作電壓：17.05±0.5V×2
3）最佳工作電流：4.22±0.10A，×2
4）短路電流：4.3±0.10A，×2
5）開路電壓：21±0.5V
2.3、風光互補控製器：
1）工作電壓：12VDC
2）光伏功率：150W
3）風機功率：300W
4）充電方式：PWM脈寬調製
5）過放保護電壓 11V
6）過放恢複電壓 12.6V
7）輸出保護電壓 16V
8）卸載開始電壓（出廠值）15.5V
9）卸載開始電流（出廠值） 15A
10）控製器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
11）負載為100W以下的12V直流負載，控製單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
2.4、LED路燈光源（路燈頭）：
1）輸入電壓：DC8～28V；
2）輸出電壓：DC42～60V
3）驅動方式：恒流
4）驅動效率：≥92%
5）LED照明：采用14串6並方式聯接
6）路燈功率： 0-60W （可調）
7）色    溫： 5000-6500
8）顯色性： Ra>70
9）光通量：大於2000lm
10）光束角： 140°
11）中心照度：大於-30 lux
12）燈具規格： 550mm×300 mm×180
13）防護等級： IP65
2.5、蓄電池：
1）閥控式密封鉛酸蓄電池
2）額定電壓：12V
3）額定容量：100Ah * 2節
4）充電方法（恒壓）
5）循環︰最大充電電流為5.6A
3、儲存及工作環境：
1）遠離陽光直射（操作台避免用於戶外）。
2）遠離周圍無任何腐蝕物質、油霧、鹽水、淋雨和潮濕。
3）遠離空氣中的塵埃或金屬粉末。
4）遠離機械衝擊、劇烈震動。
5）遠離電磁噪聲（如：電焊機、大功率設備）。
6）遠離放射性材料、易燃物品。
7）正常工作時的溫度範圍：－10℃～40℃。

友情提示：
1、設備驗收：各采購單位收貨時請檢查風光互補路燈教學平台的貨品外觀，核實風光互補路燈教學平台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app（yù）將為各采購單位提供風光互補路燈教學平台使用說明書和質保期，在質保範圍內提供對風光互補路燈教學平台的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的風光互補路燈教學平台選型錯誤或設備購買數量錯誤，造成風光互補路燈教學平台的退換貨要求，將不被接受；
4、設備貨期：對風光互補路燈教學平台的發貨期為參考值，如您需要了解風光互補路燈教學平台的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對風光互補路燈教學平台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關風光互補路燈教學平台的技術谘詢；
