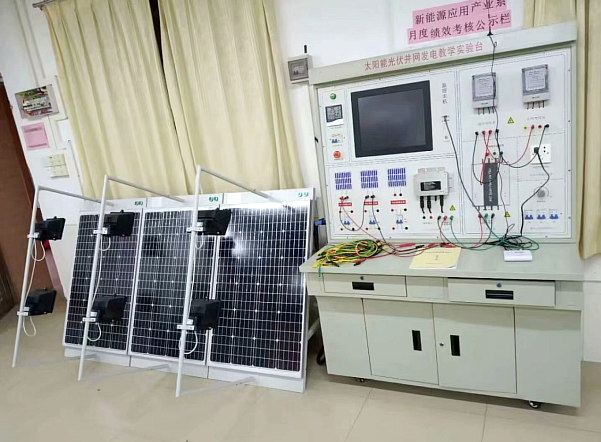

MY-PV23太陽能光伏並網發電實驗台

一、太陽能光伏並網發電實驗台由太陽能電池組件模塊、蓄電池模塊、控製器模塊、負載調節控製模塊、監控儀表模塊，等部分組成，主要提供於職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

二、技術參數
2.1、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的並接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
Ø最大輸出功率：100W*4塊
Ø開路電壓：35V（並聯）
Ø短路電流：4*3.25A（並聯）
2.2、照度計
Ø量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動切換量程。
2.3、環境監測模塊技術指標
Ø含有照度計、溫度表、濕度表，單片機時鍾係統，實現時間的顯示
2.4、17寸工控一體機，帶觸摸功能
ØC P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器
Ø主 板:Intel M11工控固態節能主板
Ø內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。
Ø硬 盤:24G SSD固態硬盤
Ø顯 卡:集成Intel  HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯複製、雙顯擴展。
Ø聲 卡:集成ALC662 6聲道高保真音頻控製器
Ø網 卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。
Ø電 源:外置電源（100V至220V寬幅電壓，全球通用）
Ø顯示屏:13寸LED工控屏 分辨率：1024*600
Ø觸摸屏:台灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏
Ø整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定製)，
Ø1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out（綠色）,1* Mic（紅色)
Ø2*COM串口,1* 12V DC_JACK輸入接口
   係統狀態：
   太陽能控製器（帶報警功能）：
Ø輸入電壓、電流、功率的數據顯示及動態曲線顯示
Ø輸出電壓、電流、功率的數據顯示及動態曲線顯示
Ø蓄電池：電壓數據顯示及動態曲線顯示
2.5 並網逆變器：
   並網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
   係統麵板設有用來測量DC、AC相關參數的多個測試端口，可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
  6級功率搜索功能
   在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然後進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鍾。
Ø直接連接到太陽能電池板（不需要連接電池）
ØAC標準電壓範圍：90V～140V/180V～260VAC
ØAC頻率範圍： 55Hz～63Hz/45Hz～53Hz
Ø並網輸出功率：300W
Ø輸出電流總諧波失真：THDIAC <5%
Ø相 位 差： <1%
Ø孤島效應保護： VAC;f AC
Ø輸出短路保護： 限流
Ø顯示方式： LED
Ø待機功耗： <2W
Ø夜間功耗： <1W
Ø環境溫度範圍： -25 ℃～60℃
Ø環境濕度： 0～99%(Indoor Type Design)
   高性能自動功率點追蹤（MPPT）
強大的MPPT算法，以優化來自太陽能電池板的功率收集，可精確地捕捉及鎖定最大輸出功率點，使發電量大幅提高到大於25%以上。
三、教學及研究實訓項目
2、1、 光伏能量變換實驗
實驗1、光伏陣列單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、陣列電子最大功率跟蹤器原理。
實驗4、陣列匯流與防雷接地原理。
實驗5、陣列結構件、防腐安裝原理。
實驗6、最大功率跟蹤器與光伏轉換提效實驗。
實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗9、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗10、陣列低、中、高通過開關組合後能量變換實驗。
實驗11、光感儀和風速傳感儀各自作用實效實驗。
2、2、同步逆變電源實驗
實驗1、逆變電源單元組成原理。
實驗2、逆變電源MPPT的最大功率跟蹤控製方法的實驗。
實驗3、逆變電源輸出功率與光伏能量變換的實驗。
實驗4、MPPT與電子跟蹤器有效結合和分離控製方麵的比較實驗。
實驗5、晴天，多雲，陰雨天情況下逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗6、逆變器並入的電網供電中斷，逆變器應在2s內停止向電網供電，同時發出警示信號的防孤島效應保護試驗。
實驗7、逆變電源直流輸入欠電壓控製實驗。
實驗8、輸入電壓為額定值，負荷滿載時距離設備水平位置1m處，的噪聲測試實驗。
2、3、光伏並網發電係統軟件實驗
四、運行技術條件（單相輸出）
◆ 光伏陣列輸出電壓 17.5～40VDC
◆ 並網輸出電壓180～260VAC
◆ 並網頻率範圍47.8～51.2Hz
◆ 效率94.5%
◆ 功率因數>0.99
◆ 最大功率跟蹤10.8～28VDC
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度﹤90﹪（25℃）
◆ 保護功能： 防雷、極性反接、短路、漏電、過熱、孤島效應、過載保護、電網過欠壓、電網過欠頻保護、接地故障保護等。
3、係統單元組成
3、1、光伏陣列單元： 在室外修建約3平方米的平台或者陽台，安裝支架，鋪設總峰值功率為300W的光伏陣列。 在條件允許的情況下，光伏陣列可選用三種不同類型的太陽能電池進行實驗（單晶矽、多晶矽、非晶矽）。
3、2、逆變控製單元：係統根據實驗的需要，通過開關單元的開和關，最多可以實現 3台不同型號和產地的並網逆變器同時運行，配備 同時並網通道，可滿足對比實驗和各種數據采集的需要。
3、3、開關控製單元：所有係統內外單元的引線經隔離開關接至各自的跳線端子上，在實驗過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。
3、4、方陣連接單元：示意接線麵板上,最小單元的引線經隔離開關接至各自的跳線端子，根據實驗的需要，可以用跳線自由地組合成不同開路電壓17.5～60VDC ，峰值功率50～300W的係統。
3、5、顯示單元：方陣電壓、電流。逆向交流電壓、電流、頻率、功率、無功。正向交流電壓、電流、頻率。設備工作溫度、電池方陣溫度、實驗室溫度和濕度、實驗記時時鍾、逆向電量計量、正向電量計量。
3、6、並網監控單元： 監控裝置包括監控主機、監控軟件和顯示設備。本係統采用高性能工業控製PC機作為係統的監控主機，配置光伏並網係統多機版監控軟件，采用RS485通訊方式，可以實時獲取所有並網逆變器的運行參數和工作數據。

---
