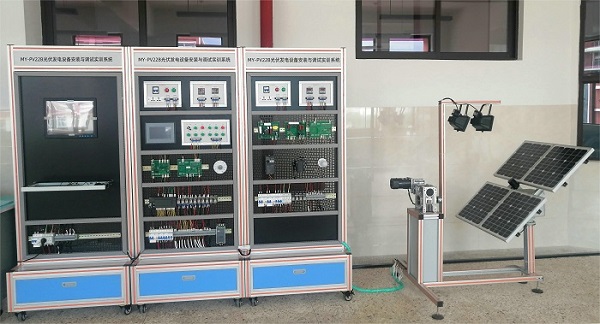

MY-PV22C光伏發電設備安裝與調試實驗裝置

一、光伏發電設備安裝與調試實驗裝置-係統組成
光伏發電設備安裝與調試實訓係統有光伏供電裝置、光伏供電係統、逆變與負載係統、監控係統四個部分組成。係統采用模塊式結構，各裝置和係統具有獨立的功能，應用靈活，即可組合應用，也可獨立工作運行。

二、技術參數
1、光伏供電裝置
光伏發電設備安裝與調試實訓係統主要由光伏電池組件、投射燈、光線傳感器、光線傳感器控製盒、水平方向和俯仰方向運動機構、擺杆、擺杆減速箱、擺杆支架、單相交流電動機、電容器、直流電動機、接近開關、微動開關、底座支架等設備與器件組成。
2、電池組件
(1)功率：20W、誤差：±5%、
(2)輸出電壓：17.2V、
(3)輸出電流：1.17A、
(4)開路電壓：21.4V、
(5)短路電流：1.27A、
(6)工作環境溫度：45℃±2℃、
(7)尺寸：230×230×28mm；
3、光伏供電係統
1）光伏供電係統的組成
光伏供電係統主要由光伏電源控製單元、光伏輸出顯示單元、觸摸屏、光伏供電控製單元、DSP控製單元、接口單元、西門子S7-200PLC、繼電器組、接線排、蓄電池組、可調電阻、斷路器、12V開關電源、網孔架等組成。
2）控製方式
光伏供電控製單元的追日功能有手動控製盒自動控製兩個狀態，可以進行手動或自動運行光伏電池組件雙軸跟蹤、燈狀態、燈運動操作。
3）DSP控製單元和接口單元
蓄電池的充電過程及充電保護由DSP控製單元、接口單元及程序完成，蓄電池的放電保護由DSP控製單元、接口單元及繼電器完成，當蓄電池放電電壓低於規定值，DSP控製單元輸出信號驅動繼電器工作，繼電器常閉觸點斷開，切斷蓄電池的放電回路。
4）蓄電池組
蓄電池組選用4節閥控密封式鉛酸蓄電池，主要參數：
容量：12V 18Ah/20HR
重量：1.9kg
尺寸：345mm×195mm×20mm
含漏電保護斷路器，AC220V 和DC24V狀態指示燈、電源插座；
4、逆變與負載係統
（1）逆變與負載係統的組成
逆變與負載係統主要由逆變電源控製單元、逆變輸出顯示單元、逆變器、逆變器參數檢測模塊、變頻器、三相交流電機、發光管舞台燈光模塊、警示燈、接線排、斷路器、網孔架等組成。
1）逆變電源控製單元
逆變電源控製單元麵板如圖19所示，逆變電源控製單元主要由斷路器、+24V開關電源、AC220V電源插座、指示燈、接線端子DT14和DT15等組成。
 2）逆變輸出顯示單元
逆變輸出顯示單元主要由交流電流表、交流電壓表、接線端子等組成。
3）逆變與負載係統主電路
逆變與負載係統主要由逆變器、交流調速係統、逆變器測試模塊、發光管舞台燈光模塊和警示燈組成。
逆變器的輸入由光伏發電係統或蓄電池提供，逆變器輸出單相220V、50Hz的交流電源。交流調速係統由變頻器和三相交流電動機組成，逆變器的輸出AC220V電源是變頻器的輸入電源，變頻器將單相AC220V變換為三相AC220V供三相交流電動機使用。逆變電源控製單元的AC220V電源由逆變器提供，逆變電源控製單元輸出的DC24V供發光管舞台燈光模塊使用。逆變器測試模塊用於檢測逆變器的死區、基波、SPWM波形。
（2）逆變器
逆變器是將低壓直流電源變換成高壓交流電源的裝置，逆變器的種類很多, 各自的具體工作原理、工作過程不盡相同。本實訓裝置使用的逆變器由DC-DC升壓PWM控製芯片單元、驅動+升壓功率MOS管單元、升壓變壓器、SPWM芯片單元、高壓驅動芯片單元、全橋逆變功率MOS管單元、LC濾波器組成。
（3）逆變與負載係統運行參數
逆變器輸入電壓：DC12V、
輸入電壓範圍：DC9.5V-15.5V、
輸出電壓：AC220V±5%
額定輸出電流：1.4A
輸出頻率：50Hz±0.5Hz
額定功率：300VA
輸出波形：正弦波
波形失真：＜5%
轉換效率：＞85%
實驗模塊：正弦波逆變器原理模塊
5、監控係統
（1）監控係統組成
監控係統主要由一體機、鍵盤、鼠標、接線排、電源插座、通信線、微軟操作係統軟件、力控組態軟件組成。
（2）監控係統功能
1）通信
監控係統與控製器、PLC、儀表進行通信。
2）界麵
監控係統具有主界麵，光伏供電係統界麵，風力供電係統界麵，逆變與負載係統界麵，風光互補能量轉換界麵，分別顯示各自的運行狀態參數。
光伏供電係統界麵設置相應的按鈕，實現光伏電池方陣自動跟蹤。
風力供電係統界麵設置相應的按鈕，實現風力發電機側風偏航控製。
具有光伏發電采集報表和風力發電集報表，記錄光伏輸出電壓、電流，風力發電機的輸出電壓、電流；逆變與負載係統的逆變輸出電壓、電流、功率等數據並打印數據報表。
三、主要實驗實訓內容
1)離網型光伏發電係統規劃；
2)根據功率要求，光伏電池組件的選擇、安裝和連接；
3)基於MCU的光伏電池組件最大功率跟蹤程序設計；
4)蓄電池容量匹配計算與選型；
5)蓄電池充放電參數設置、保護參數設置；
6)逆變器參數設置；
7)監控係統組態及操作；
8)光伏供電係統的調試；
9)電能質量的監測、調試和分析。

---
