| 技術指標 | 說 明 | |||
| 裝置特點 |
1、用於分離形成共沸物的體係，通過添加夾帶劑分離共沸物體係。 2、玻璃塔外壁采用透明導電膜保溫抵抗熱損失，可清晰觀察實驗現象。 3、塔釜設計特殊取樣裝置，取樣方便、安全。 4、特殊塔頭設計，既可采用分相回流，又可采用混相回流。 5、集約化控製，智能化測、控溫，操作方便易行。 |
|||
| 實驗目的 |
1、掌握共沸精餾的基本原理和操作。 2、能進行全塔物料衡算和塔操作的過程分析。 3、了解共沸精餾與常規精餾的區別。 4、學會分析塔內物料組成。 5、全觸摸集成化控製，高穩定數據傳輸，硬件加密。 |
|||

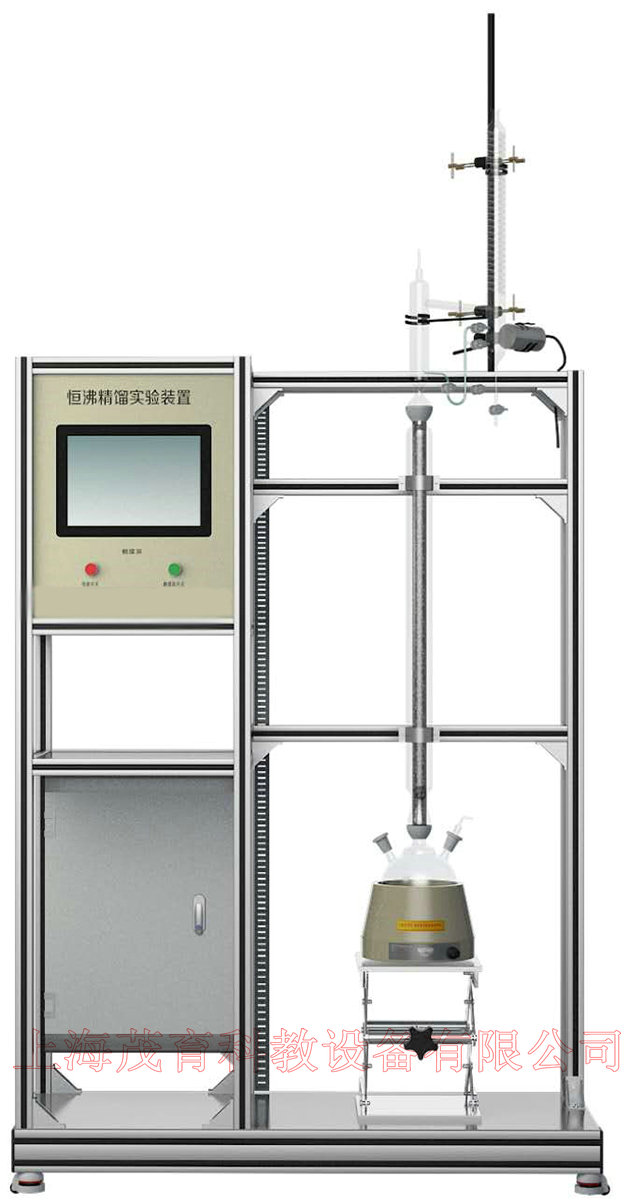

| 主要配置 | 玻璃精餾塔、保溫塔、冷凝器、玻璃塔釜、油水分離器、加熱器、U型壓力計、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器後排出。 電：電壓AC220V，1.5kW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||
| 技術參數 |
1、玻璃精餾塔：塔體無側口，直徑Φ20mm，塔高1.2m，玻璃外罩Φ70mm，填料為316L不鏽鋼Φ3mmθ網環。 2、塔保溫：塔外壁上、下兩段透明導電膜加熱保溫（手動控製），加熱功率各250W。 3、塔頭：自動回流比控製，蛇管冷凝器，塔頂冷凝管為蛇形冷凝器帶油水分離器結構（帶擺動回流），既可采用分相回流，又可采用混相回流。回流比控製器：時間繼電器，按秒進行時間控製。 4、玻璃塔釜：容積500mL，測溫口、取樣口。 5、加熱器：功率300W，集成控製。 6、溫度傳感器：Pt100，顯示分度0.1℃。 7、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 8、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 9、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 10、采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控製。 11、額定電壓：220V，總功率：1.5kW。 12、外形尺寸：1300×500×2200mm（長×寬×高），外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 14、配數據采集軟件一套，在線工業組態軟件一套。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 回流比 | 回流比繼電器 | 觸摸屏 | 回流比控製器 | |
| 塔節溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 塔頂溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 塔釜溫度 | PT100鉑電阻 | 觸摸屏 | 調壓模塊 | |
