| 技術指標 | 說 明 | |||
| 裝置特點 |

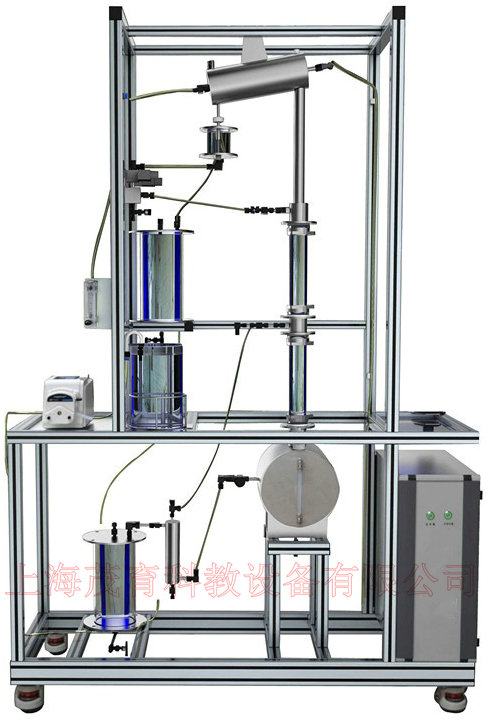

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 3、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 4、塔主體、冷凝器和儲槽均采用304不鏽鋼製造，工藝精細，製作精良。 5、進料液與塔釜殘液換熱，實現廢熱再利用，體現精餾過程充分利用熱能的工程化概念。 6、手動和自動方式精確控製回流比，可實現全回流和部分回流操作。 7、采用結構上的巧妙設計控製塔釜液位，以避免電加熱器幹燒。 8、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解填料精餾塔實驗裝置的基本結構和工作原理，掌握其操作方法； 2、塔身透明可視，可觀察塔內的工作狀態； 3、進料可與塔釜液熱交換，實現廢熱再利用； 4、回流比可自動控製，觀察全回流和不同回流比下，對係統溫度穩定性的影響； 5、管路及轉子流量計內實驗介質流動狀態清晰可視； |
|||
| 設計參數 |
常壓操作。 上升蒸汽量：2L/h。 回流比：4--∞。 塔頂濃度≥80% |
|||
| 公用設施 |
水：裝置需冷卻水，自來水通過裝置接口及轉子流量計進入塔頂的冷凝器後排出。 電：電壓AC220V，功率2.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：乙醇—水，外配設備：阿貝折光儀、超級恒溫器、乙醇（用戶自配）。 |
|||
| 主要設備 |
1、304不鏽鋼塔體：φ30×1200mm，可調節進料位置，每段塔節都設有進料口和取樣口，內裝規整的φ3*3拉西環填料。 2、304不鏽鋼再沸器：再沸器直接置於精餾塔下部，采用不鏽鋼製作，內置電加熱管加熱。總加熱功率2000W，可調；分兩組，各1000W，兩組采用先進的溫控儀表自動控製，承擔精餾塔的溫度控製調節。 3、塔頂全凝器：盤管式，304衛生級不鏽鋼，尺寸φ89×300mm。換熱麵積0.028m2，冷凝器下部與精餾塔體直接相連，以減少熱損失。 4、管路：透明，耐溫120℃，耐腐蝕。 5、轉子流量計：透明可視，16-160L/h。 6、原料罐、產品罐：玻璃，4L，可密閉。 7、液位計傳感器，400mm插入式液位計，4-20mA遠傳輸出，流量檢測機構。 8、塔釜壓力：壓力傳感器，測量範圍：0-20KPa，精度0.5級。 9、進料計量泵，進料量：2.5-25L/h。 10、回流係統：由2個24V電磁閥和時間繼電器控製回流比。 11、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。插入長度可調整，直徑φ3mm 12、電器：接觸器、開關、漏電保護空氣開關。 13、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 14、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 15、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 16、采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控製。 17、額定電壓：380V，總功率：3.5kW，質量：約150 kg 12、外形尺寸：1600*550*1600mm(長×寬×高)，外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 進料流量 | 蠕動泵 | 觸摸屏 | 自動調節 | |
| 回流比 | 回流比繼電器 | 觸摸屏 | 手動 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查填料精餾實驗裝置的貨品外觀，核實填料精餾實驗裝置的數量及配件，拒收處於受損狀態的填料精餾實驗裝置；
2、設備質保：红桃视频app將為各采購單位提供填料精餾實驗裝置產品說明書內的質保條件和質保期，在質保範圍內提供對填料精餾實驗裝置的免費維修，超出條件承諾時提供對填料精餾實驗裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的填料精餾實驗裝置選型錯誤或購買填料精餾實驗裝置數量錯誤，造成填料精餾實驗裝置的退換貨要求，將不被接受；
4、設備貨期：填料精餾實驗裝置的發貨期為參考值，如您需要了解填料精餾實驗裝置的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對填料精餾實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關填料精餾實驗裝置的技術谘詢。
