MYXF-01消防管道安裝調試實訓裝置

一、產品概述
消防管道安裝調試實訓裝置-是專門為物業管理培訓、職業院校、消防培訓單位開設的消防給排水工程、建築電氣、樓宇智能化設備、建築設備、市政工程等土木水利類相關專業而研製的，裝置根據建築物行業中住宅和工業場所消防與給排水工程係統的特點采用工程對象係統設計實訓模型，通過消防及給排水設備安裝與控製實訓裝置的操作訓練可考核學生掌握消防、給排水設備安裝與控製的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控製、故障排查等；同時，可培養學生的團隊合作能力、工作效率、質量意識、安全意識、職業道德和職業素養等。

二、係統功能

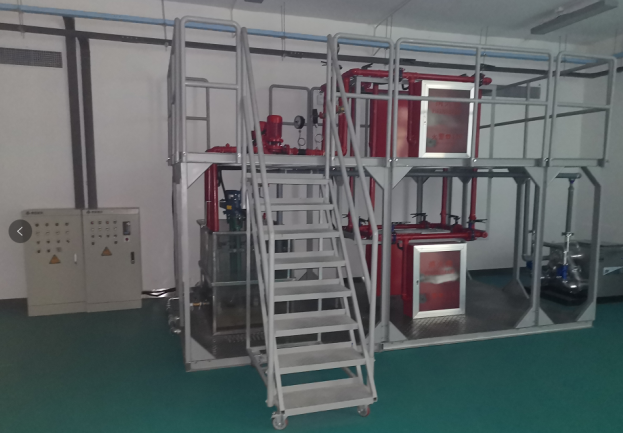

消防及給排水設備安裝與控製實訓裝置的消防給排水對象模型整體采用噴塑鋼框架進行設計，分上下兩層結構、結構可通過扶梯進入2層、主要消防管道設備安裝在噴塑鋼架底座上、具備開放式的特點，消防給水係統、（消防水係統由濕式報警係統和消防栓管網係統組成）、生活給水係統、排水係統和控製係統四個部分組成。
  生活給水係統主要有給水箱、給水泵、給水管道、電接點壓力開關、及戶端等組成。管路采用渡鋅鋼管進行設計，可進行渡鋅鋼管的切割、安裝和通水試驗操作，通過控製係統可實現生活給水係統的定壓供水功能，實現單泵定壓控製等功能；管道同時接入消防管道可供消防水定壓補水。
  消防給水係統主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控製係統可實現噴淋滅火功能，消防噴淋泵采用雙泵互備切換功能；並可與消防控製中心聯接控製。
  消防栓係統主要有消防栓管道、電接點壓力表、消火栓水泵機組（消防栓泵、備用泵、）消防栓箱，消防栓、消防按鈕、消防水帶、消火槍、電氣控製等組成。管路采用渡鋅鋼管進行設計，可進行渡鋅鋼管的切割、連接、安裝和通水試驗操作，消防噴淋泵采用雙泵互備切換功能；並可與消防控製中心聯接控製。
  排水係統主要有汙水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用渡鋅鋼管管進行設計，可進渡鋅鋼管的切割、連接、安裝和通水試驗操作，結合控製係統可實現汙水箱的水位檢測和排水泵的啟停控製等功能。
給排水自動控製係統主要有電氣控製櫃、操作開關、工作狀態指示燈、控製器、低壓電氣、水泵、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器、）、等組成。通過控製係統可實現給排水係統的自動化控製功能。
  單出口消火栓、消火栓箱各2個， DN65。錦綸水帶：20mm，長度20m，承壓能力0.75MPa，水槍：16mm。，同時帶標準測壓水槍。消防栓泵采用雙泵互備切換功能。
  給水管網，由引入管消防幹管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防係統給水規範要求的材料，滿足消防給水係統規定的承壓能力；
   滅火控製係統采用電器手/自動控製方式,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，並在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控製和聯動控製功能）
三、通過項目任務實施，可考察的職業能力
1．係統竣工圖和控製電氣原理圖繪製
2．管材加工和連接鍍鋅管、渡鋅鋼管的切割、套絲、連接。
3．配件和器件的安裝
完成生活定壓給水係統、消防給水係統、消防栓係統和排水係統中管路配件的安裝；完成水泵、壓力控製、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、消防探測器件的安裝、控製係統操作、各係統原理結構認知和與中控中心聯網編程操作等。
4．管道試壓與通水試驗
5．電氣設計、安裝與接線水泵、配電櫃、控製器、指令元件、操作元件的安裝、接線
6．控製設計與調試
（1）手動控製操作與調試
（2）濕式報警係統工作原理認知
（3）噴淋滅火手動操作控製
（4）噴出滅火自動控製控製
（5）消防栓係統工作原理認識
（6）消防栓係統手動控製操作
（7）消防栓係統自動控製操作
（8）生活水定壓補水自動控製
（9）消防排水手/自動控製
（10）與消防聯動控製中心編程操作實訓（選配）
四、主要技術參數
1．工作電源：三相四線製AC380V±10% 50Hz；
2．消防給排水模型外形尺寸：約5m×3m×2.8m(長×寬×高)；
3．模型主框架材料：噴塑鋼；
4．整機功耗：<10KVA；
5.控製櫃：約600mm×400mm×1600mm(長×寬×高)
6．裝置底部采用工字鋼底梁，加強設備承重量，上下結構模塊化安裝；
7．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均（jun1）符合環保標準。

友情提示：
1、設備驗收：各采購單位收貨時請檢查消防管道安裝調試實訓裝置的貨品外觀，核實消防管道安裝調試實訓裝置的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供消防管道安裝調試實訓裝置使用說明書和質保期，在質保範圍內提供對消防管道安裝調試實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的消防管道安裝調試實訓裝置選型錯誤或設備購買數量錯誤，造成消防管道安裝調試實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對消防管道安裝調試實訓裝置的發貨期為參考值，如您需要了解消防管道安裝調試實訓裝置的精確貨期，請與上海红桃视频app（yù）公司的銷售人員聯係；
5、谘詢電話：如各采購單位對消防管道安裝調試實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關消防管道安裝調試實訓裝置的技術谘詢；
