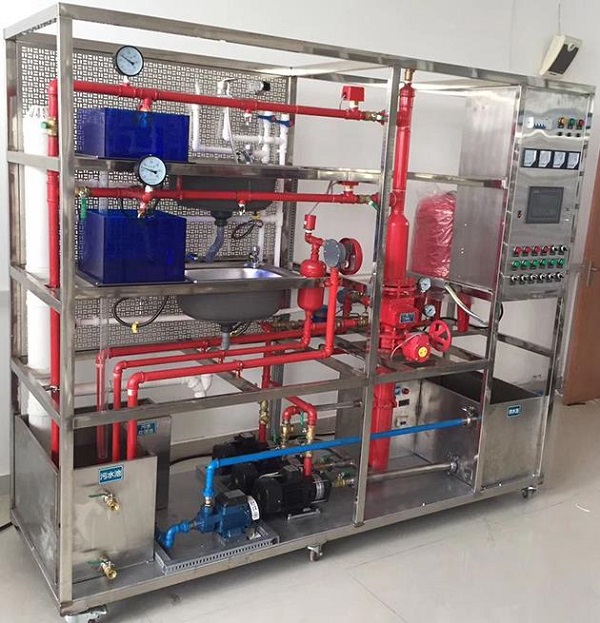

MYLY-09B建築給排水電氣及自動化實訓平台

一、建築給排水電氣及自動化實訓平台-概述：
給排水對象模型整體采用鋁型材框架和網孔板進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水係統、消防給水係統、熱水給水係統、排水係統、汙水處理係統五個部分組成。
二、功能特性：
1、不鏽鋼水盤，冷、熱兩用水龍頭，模擬兩層建築、網孔式房間、4個住戶用水終端
2、水池：不鏽鋼製作，一路輸入四路輸出，向各係統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。
3、三相水泵：兩台，為恒壓供水係統提供動力
4、單相水泵：三台，分別為供熱/暖係統、氣壓供水係統和水泵水箱聯合供水係統提供動力
5、壓力變送器：檢測恒壓供水係統水管內當前壓力值，可檢測0～400KPa壓力
6、膜盒壓力表：檢測恒壓供水係統水管內當前壓力值，可檢測0～400KPa壓力
7、高位水箱：水泵水箱聯供水係統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停
8、氣壓水罐：氣壓供水係統蓄水裝置，氣壓供水係統實訓時向用戶終端提供壓力水源
9、高低壓力開關：檢測氣壓供水係統管道當前壓力，為水泵啟停提供信號
10、壓力表：檢測氣壓供水係統管道當前壓力，可檢測0-1MPa壓力
11、熱水器：為供熱/暖係統提供熱源，內置溫度檢測和控製電路
12、散熱片：鋼管與銅片製作，將熱水中的熱量傳遞到室內空氣
三、設備組成及特點：
1、生活給水係統：主要有給水箱、給水泵、給水管道、壓力變送器、脈衝水表、水龍頭和淋浴頭等組成。管路采用不鏽鋼複合管進行設計，可進行不鏽鋼複合管的切割、安裝和通水試驗操作，通過控製係統可實現生活給水係統的變頻恒壓供水功能，實現單泵變頻控製或雙泵切換控製等功能；通過脈衝式水表可以完成用水量的計量。
2、消防給水係統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控製係統可實現噴淋滅火功能。
3、熱水給水係統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控製操作。
4、排水係統：主要有汙水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控製係統可實現汙水箱的水位檢測和排水泵的啟停控製等功能。
四、主要技術性能：
1、工作電源：三相四線製AC380V±10% 50Hz；
2、給排水模型外形尺寸：120cm×120cm×220cm (長×寬×高)；
給排水模擬房間外形尺寸：300cm×150cm×190cm(長×寬×高)；
3、給排水模型材料：不鏽鋼；
4、整機功耗：<4.5KVA；
5、裝置底部安裝有帶刹車腳輪，方便裝置的移動和固定；
6、安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
五、實踐項目：
1、給排水係統的認識
2、級排水係統的常用器件和係統組成
3、配件和器件的安裝
4、管道試壓與通水試驗
5、供水係統原理及工作流程
6、變頻恒壓供水係統操作實踐
7、氣壓供水係統原理及工作流程
8、氣壓供水係統操作實踐
9、水泵水箱聯合供水係統原理及工作流程
10、水泵水箱聯合供水係統操作實踐
11、供熱/暖係統工作原理及工作流程
12、供熱/暖係統操作實踐
13、電氣設計、安裝與接線
14、變頻控製程序設計與調試
15、抄表計費程序設計
16、噴淋滅火控製程序設計
17、給排水監控程序設計
18、組態監控係統設計
19、了解小區汙水中的物質成分
20、對汙水處理裝置的認識了解，並掌握其操作方法
21、掌握其處理工藝流程
22、學會相關儀器的使用
