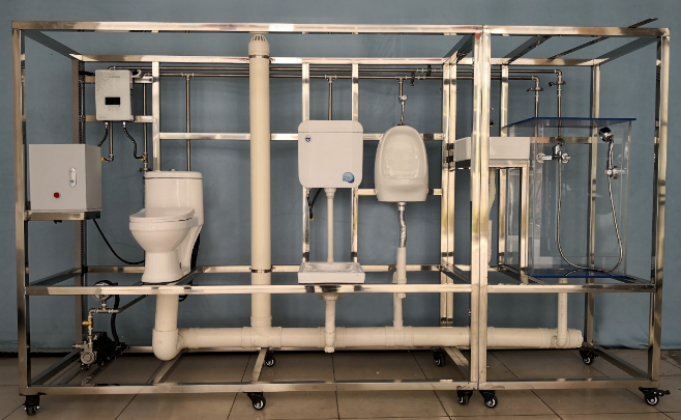

MYLY-33A型室內給排水備安裝與控製實驗裝置

一、室內給排水備安裝與控製實驗裝置-實驗目的
1.給排水設備安裝教學演示；
2.配備衛生間給水排水管道係統、水泵、電路控製係統等，能夠進行動態演示。

二、技術參數
1.故障設置：演示水循環，排水給水，管道安裝等；
2.工作電源220V、安全保護：具有接地保護、漏電保護、過流保護；
3.電氣線路安裝要求：布置線槽，電源線、控製線等線材規範整理，具有絕緣、防弧、阻燃自熄等特點；
4.裝置外形尺寸：3500mm×700mm×1900m。
三、主要配置
  1.淋浴房：
主要由透明有8MM機玻璃構成，裏麵裝配花灑水龍頭。
  2.衛生室：
由洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。
  3.排水係統：
由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。
  4.冷水給水係統：
主要有給水箱、給水泵、給水管道、壓力變送器、流量計、水龍頭和淋浴頭等組成。管路采用不鏽鋼複合管進行設計，可進行不鏽鋼的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。
  5.熱水給水係統：
主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可，可對鍋爐進行溫度調節控製操作。
6、供水管道係統：
主要由PVC管道、PPR管道、不鏽鋼管道、組成。可進行PVC、PPR 、不鏽鋼管道管的切割、熔接、安裝和通水試驗操作。
四、實驗台控製智能模塊（
本模塊可控製整機工作環境，確定 係統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置係統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平台：
電流、電壓溫度、並通過CAN /GSM通訊上傳到監控主機或監控雲平台，監控主機或雲平台可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源 額定電壓AC220V、功耗  正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口   通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控製係統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率

---
