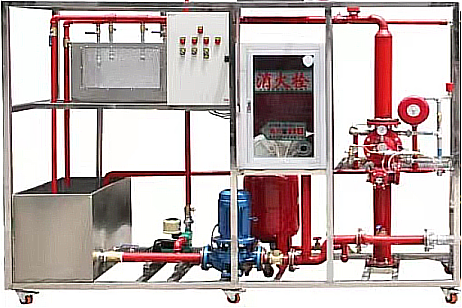

MYLY-89C水幕水霧消防滅火係統

一、水幕水霧消防滅火係統-概況：
水幕係統，也稱水幕滅火係統，是由水幕噴頭、雨淋報警閥組、供水與配水管道、控製閥及水流報警裝置等組成的主要起阻火、冷卻、隔離作用的自動噴水滅火係統。按水幕功能分為防火分隔水幕和防護冷卻水幕兩種。
水幕係統的工作原理與雨淋噴水係統基本相同。所不同的是水幕係統噴出的水為水簾狀，而雨淋係統噴出的水為開花射流。由於水幕噴頭將水噴灑成水簾狀，所以說水幕係統不是直接用來滅火的，其作用是冷卻簡易防火分隔物（如防火卷簾、防火幕），提高其耐火性能，或者形成防火水簾阻止火焰穿過開口部位，防止火勢蔓延。
水幕係統主要用於需要進行水幕保護或防火隔斷的部位，如設置在企業中的各防火區或設備之間，阻止火勢蔓延擴大，阻隔火災事故產生的輻射熱，對泄漏的易燃、易爆、有害氣體和液體起疏導和稀釋作用。
水幕係統不具備直接滅火的能力，是用於檔煙阻火和冷卻隔離的防火係統。防火分隔水幕係統利用密集噴灑形成的水牆或多層水簾，封堵防火分區處的孔洞，阻擋火災和煙氣的蔓延。防護冷卻水幕係統則利用噴水在物體表麵形成的水膜，控製防火分區處分隔物的溫度，使分隔物的完整性和隔熱性免遭火災破壞。
二、水噴霧滅火係統：
（1）水噴霧滅火係統的作用。

水噴霧滅火係統是利用水霧噴頭在較高的水壓力作用下，將水流分離成0.2mm~2mm甚至更小的細小水霧滴，噴向保護對象，由於霧滴受熱後很容易變成蒸汽，因此，水噴霧滅火係統的滅火機理主要是通過表麵冷卻、窒息、稀釋、衝擊乳化和覆蓋等作用。
在實際應用中，水噴霧的滅火作用往往是幾種作用的綜合結果，對某些特定部位，可能是其中一兩個要素起主要作用，而其他滅火作用是輔助的。水噴霧滅火係統的防護目的有滅火和防護冷卻兩種。
水噴霧滅火係統是由水源、供水設備、管道、雨淋閥組、過濾器、水霧噴頭和火災自動探測控製設備等組成，如圖所示。係統的自動開啟雨淋閥裝置，可采用帶火災探測器的電動控製裝置和帶閉式噴頭的傳動管裝置。
該係統在組成上與雨淋係統的區別主要在於噴頭的結構和性能不同，而工作原理與雨淋係統基本相同。它是利用水霧噴頭在較高的水壓力作用下，將水流分離成細小水霧滴，噴向保護對象實現滅火和防護冷卻作用的。
三、雨淋閥：
雨淋報警係統是由雨淋報警閥、探測控製係統、灑水噴頭及必要的控製閥、管件、接管和壓力表等組成的滅火係統。雨淋報警閥安裝的環境溫度不應低於4℃。
控製管路上的電磁閥和手動控製閥關閉時，通過壓力補償器保持雨淋閥隔膜室(控製腔)內的水壓壓力，能使雨淋閥保持伺服狀態。當電磁閥接到命令打開或手動控製閥打開時，隔膜室(控製腔)則通過泄壓的方式使雨淋閥打開，水流進入係統側，進行噴水滅火或由幹式係統轉為濕式係統。廣泛應用於雨淋係統、預作用係統、水幕/水霧係統以及泡沫係統，也可作為幹式室內消火栓係統的控製閥。
四、產品構造：
1.供水側；2.消防信號蝶閥（常開）；3.複位球閥（常閉）；4.供水側壓力表；5.閥組；6.係統側壓力表；7.自動排水閥；8.放水球閥（常閉）；9.消防信號蝶閥（常開）；10.係統側；11.防複位閥；12.警鈴試驗球閥（常閉）；13.消防電磁閥；14.緊急手動球閥（常閉）；15.報警控製球閥（常開）；16.水力警鈴；17.壓力開關
五、產品性能參數：

規格型號	ZSFM100	ZSFM150	ZSFM200	ZSFM250	ZSFM150（G）
額定工作壓力（MPa)	1.2
密封試驗（MPa)	2.4
強度試驗（MPa)	4.8
供水壓力範圍（MPa)	0.14～1.2
報警口壓力（MPa)	≥0.05
執行標準	GB5135.5-2011

六、閥組結構和連接尺寸：
一）結構：
1.閥體；2.隔膜墊；3.閥座；4.彈簧擋圈；5.彈簧；6.閥蓋
二）法蘭連接寸：

規格型號	公稱通徑DN	D（mm)	K（mm)	n×L（mm)
ZSFM100	100	Φ220	Φ180	8-Φ18
ZSFM150	150	Φ285	Φ240	8-Φ22
ZSFM200	200	Φ340	Φ295	12-Φ22
ZSFM250	250	Φ400	Φ355	12-Φ26

三）溝槽連接尺寸：

規格型號	公稱通徑DN	OD（mm)	C（mm)	A（mm)	B（mm)
ZSFM150（G）	150	Φ165.1	Φ160.8	15.88	9.53

七、雨淋報警閥的兩種性能特點：
1．在係統側管網上裝開式噴頭，一旦打開雨淋報警閥則整個保護區的噴頭都同時噴水，所以它能撲滅迅速蔓延、燃燒猛烈的有易燃易爆物場所發生的火災，一台雨淋閥隻能保護一個防火分區。
2．用不同的控製探測係統打開雨淋閥，即構成濕式控製係統、手動控製係統或電控製係統，它們都控製雨淋閥控製腔內的壓力，因而能控製雨淋閥的開閉。雨淋閥也可以和泡沫係統組合成泡沫雨淋係統，用於撲救爆炸性燃燒危險的液體火災。
八、設備-安裝
1．該雨淋報警閥一般為垂直安裝，雨淋報警閥的四周應留有足夠的維修空間，安裝高度宜為1.2m。
2．水力警鈴的安裝高度不應大於2m。進水管為¾″鍍鋅管，其長度不應大於20m。出水管為1″鍍鋅管，出水口為警鈴排水管的最高點，單獨接到無壓力排水溝處。這樣才能盡可能將警鈴中的水排出，暢通無阻。
3．各控製閥的出水口應通過適當口徑的鍍鋅管連接到適當的排水管道上。
4．雨淋報警閥的進出口應安裝信號隔離閥，建議使用本公司生產的信號蝶閥。這樣在維修保養、調試雨淋報警閥時更方便。
5．電磁閥應通過輸出模塊連接到控製櫃上，當發生火災時，驅動該電磁閥的電信號應一直保持，直到火災停止該信號才能停止。該信號為直流24V。（本雨淋閥設有防複位裝置，電磁閥24v電信號意外斷開雨淋閥不會自動關閉，請放心使用。）
6．根據《自動噴水滅火係統設計規範》的要求，雨淋係統防護區的水流探測報警裝置應采用壓力開關，不應采用水流指示器。
八、水幕水霧消防滅火係統實訓設備調試：
進水端隔離蝶閥（2）應處於關閉位置。報警控製球閥(14)處於常開位置→球閥（3，8，12，14）應處於常閉位置→關閉出水端隔離蝶閥（9）→開啟供水閥門→開啟複位球閥（3）→慢慢打開進水端隔離蝶閥（2），對雨淋報警閥衝水→打開放水球閥（7）→緩慢打開緊急手動控製球閥（14）→完全排出控製腔、閥體內部空氣→關閉緊急手動控製球閥(14)使雨淋報警閥關閉→關閉複位球閥(3)→此時雨淋報警閥就處於伺服狀態。
1、測試警鈴：
關閉報警控製球閥（15）→開啟測試警鈴球閥(12)→水力警鈴啟動報警→關閉測試警鈴球閥(12) →開啟報警控製球閥（15）→測試警鈴完成。
2、通過電信號測試啟動：
雨淋閥處於伺服狀態下給電磁閥（13）接通24V電信號→電磁閥自動開啟→雨淋報警閥處於工作狀態（網管充水、水力警鈴工作、壓力開關動作）→斷開電磁閥24V電信號→開啟複位球閥（3）→雨淋報警閥處於關閉狀態→開啟放水球閥（7）→排完雨淋閥上腔的餘水→關閉放水球閥（7）→雨淋閥回到伺服狀態。
3、泄水處理：
泄水由自動排水閥實現，它是常開的，但在雨淋閥開啟時，壓力高於0．14MPa時，它將關閉，當雨淋報警閥發生泄漏時，由於壓力低，泄水閥不會關閉，水將從泄水閥中滴漏出去，從而防止水進入係統側。從自動排水閥是否有漏水可以確定雨淋閥的隔膜主密封是否良好，如有漏水應立即對雨淋閥進行維修。
4、啟動方式：
開啟雨淋報警閥有三種方式：
1）正常情況下閥門通過電信號啟動：各類型探測器探測到火災後，傳遞信號給控製器，並由控製器發出電信號，打開電磁閥(13)使控製腔泄壓，由此打開雨淋閥。火災停止後由控製器停止電信號，然後通過打開複位球閥(3)關閉雨淋閥。
2）也可以通過安裝濕式引導管和快速反應噴頭實現對雨淋閥的開啟：閉式噴頭玻璃球破裂，從而引起控製腔的泄壓，使雨淋報警閥開啟，故可以作為濕式控製係統。
3）一旦有緊急情況，火災報警係統未能探測到火災時，可以通過打開緊急手動控製球閥(14)，使雨淋閥的控製腔泄壓，從而打開雨淋閥。
5、報警：
雨淋報警閥開啟後，水力警鈴開始報警，同時壓力開關動作，傳遞信號給水泵控製櫃和報警主機，從而啟動水泵或聲光報警器。
6、複位：
關閉消防電磁閥(13)及手動緊急控製球閥(14)，打開複位球閥（3）雨淋閥很快就複位。然後將各閥門置於伺服工作狀態位置。
7、須知
1）雨淋報警閥裝置應每月巡檢、動作一次，每年拆下檢修一次，衝洗管道，清除水垢、雜質，檢查各運動件、密封件的性能。各橡膠件如有蠕化、壓痕變形、老化發硬、粘貼、磨損等現象，應即時予以更換。
2）雨淋報警閥裝置組件安裝時，必須在閥體的進出法蘭上抬起、放下受力，嚴禁在其他位置或零件上搬動，以免造成不應有的損害。
3）雨淋報警閥裝置在特殊環境（如腐蝕嚴重）、防爆場合使用，用戶需說明使用環境情況。

友情提示：
1、設備驗收：各采購單位收貨時請檢查水幕水霧消防滅火係統的貨品外觀，核實水幕水霧消防滅火係統的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供水幕水霧消防滅火係統使用說明書和質保期，在質保範圍內提供對水幕水霧消防滅火係統的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的水幕水霧消防滅火係統選型錯誤或設備購買數量錯誤，造成水幕水霧消防滅火係統的退換貨要求，將不被接受；
4、設備貨期：對水幕水霧消防滅火係統的發貨期為參考值，如您需要了解水幕水霧消防滅火係統的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對水幕水霧消防滅火係統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關水幕水霧消防滅火係統的技術谘詢；
