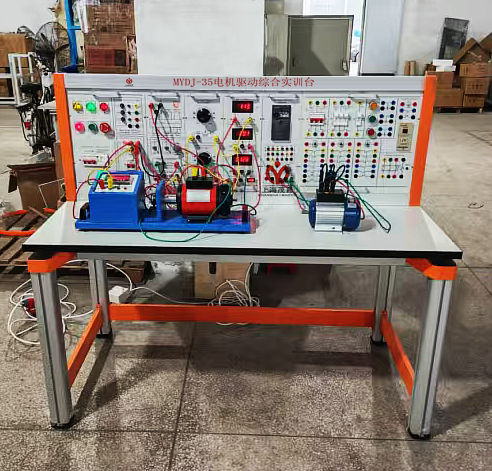

MYDJ-35電機驅動裝置綜合實訓台

電機驅動裝置綜合實訓台-產品概述
“電機驅動裝置綜合實訓台”是綜合了目前我國各類院校“電機學”、“電機與拖動”、“電機控製”、及“微控製電機”等課程實驗大綱的要求。特別適用於高等院校現有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件，該設備也適合新能源汽車專業的電機及驅動基礎實驗設備。

三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600×700×1300mm3
四、實驗項目
(一) 直流測速發電機實驗
1. 直流測速發電機的認識實驗
2. 直流測速發電機的n-Vfn特性測試
(二) 異步電機實驗
1.三相異步電動機的認識
2.三相異步電動機啟動與調速
3.三相異步電動機的點動與自鎖控製
4.三相異步電動機的星-三角啟動
5.三相異步電動機的變頻調速係統
(三) 交流伺服電機控製實訓
1.三相交流伺服電動機控製係統的認識
2.三相交流伺服電動機驅動係統的調試與運行；
(四) 步進電機控製實訓
1.步進電動機控製係統的認識
2.步進電動機控製係統的調試與運行；
五、裝置的配置介紹
1、DQ01電源控製箱
(1) 交流電源
三相380V交流電源經空氣開關後給裝置供電。提供U、V、W熔斷器三隻，三隻LED數字電壓表用來監控電網電壓，控製箱的供電由啟停開關控製。
提供三相四線380V、單相220V電源各一組，由啟停開關控製輸出，並設有保險絲保護；實訓台左側提供220v市電插座1隻供儀器使用。提供直流數字電壓表，電流數字電流表一隻，功率電阻一隻。
2、DQ10 三相鼠籠式異步電動機（（380V/Y ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
3、JLSF-1型三相交流伺服電機及控製係統
提供三相交流伺服電機一台，提供永磁同步交流伺服驅動控製係統1套，提供±10V，+24V直流電源1套，調速電位器1套。
4、DK28三相異步電機變頻調速係統
提供三菱FR-D720（0.4KW）變頻器1套，調速電位器1隻。
5、BJ-1 步進電機及控製係統1套
提供57步進電機1套，驅動控製係統1套，脈衝發生器1套，提供+24V，5V直流電源。
6、DQ39繼電接觸控製箱
提供斷路器一隻，交流接觸器3隻，保險座4隻，按鈕3隻，熱過載1一隻，時間繼電器一隻。
7、DQ02 實訓桌
1）實驗桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，台麵高度約800mm，桌麵板下設支撐框架，截麵尺寸為30×30mm，承受力不少於300kg。立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂。
2）實驗桌桌麵采用麻灰色高密度層壓板封邊特製，有效提高絕緣等級；
3）實驗儲物櫃采用冷衝壓鈑金一體成型，封閉式結構，表麵靜電噴塗；設有二個抽屜用於放置實驗導線和指導書等。
8、DQ03-1電機導軌、直流測速發電機及智能數顯轉速表
包括55CY22永磁直流測速係統及固定電機的鋼導軌等。導軌平整度好，加工精細，同心度好，互換性好，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求，轉速表采用數字轉速表，帶有設置參數功能。
9、護套結構連接線1套
根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電與弱電部分采用不同孔徑護套結構連接線，兩種導線都隻能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

---
