電機電控配線安裝裝置,電機電控配線安裝設備,電機電控配線安裝平
2025-08-15 09:06
一、產品概述：

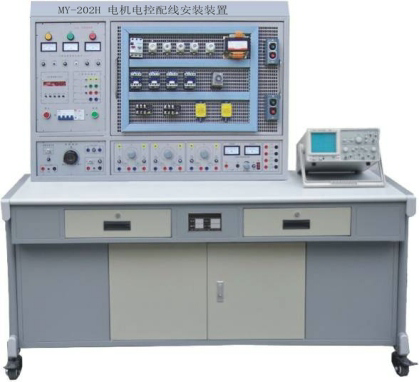

電機電控配線安裝裝置,電機電控配線安裝設備,電機電控配線安裝平台綜合了大中專院校“電力拖動”、“工廠電氣控製技術”、“繼電接觸控製”等課程教學大綱的要求而研發。采用“網孔板”結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用於各院校現階段實訓設備的更新改造，迅速開設實訓課程的理想設備。
二、技術性能：
電機電控配線安裝裝置,電機電控配線安裝設備,電機電控配線安裝平台綜合了大中專院校“電力拖動”、“工廠電氣控製技術”、“繼電接觸控製”等課程教學大綱的要求而研發。采用“網孔板”結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用於各院校現階段實訓設備的更新改造，迅速開設實訓課程的理想設備。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、工作溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：100Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質麵板。
2、三相四線電源輸入：三隻紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控製。
3、設有450V指針式交流電壓表三隻，指示輸入三相電源線電壓。
4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，並有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下複位按鈕方可再次啟動電源，確保設備和操作者人身安全。
5、實驗管理器：平時作為時鍾使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由於接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
6、勵磁電源：直流220V/0.5A，具有短路保護
7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護
8、連續可調交流電源：0-240V連續可調，具有短路保護
9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
10、磁盤電阻：90Ω四組，900Ω兩組
11、整流二極管：IN5408四隻
四、實訓操作桌：
鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，設有抽屜和元件儲存櫃，結構堅固、造型美觀大方。
五、參考實訓考核項目：
2、工作溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：100Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質麵板。
2、三相四線電源輸入：三隻紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控製。
3、設有450V指針式交流電壓表三隻，指示輸入三相電源線電壓。
4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，並有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下複位按鈕方可再次啟動電源，確保設備和操作者人身安全。
5、實驗管理器：平時作為時鍾使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由於接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
6、勵磁電源：直流220V/0.5A，具有短路保護
7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護
8、連續可調交流電源：0-240V連續可調，具有短路保護
9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
10、磁盤電阻：90Ω四組，900Ω兩組
11、整流二極管：IN5408四隻
四、實訓操作桌：
鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，設有抽屜和元件儲存櫃，結構堅固、造型美觀大方。
五、參考實訓考核項目：
|
1．三相異步電動機閘刀開關正轉控製線路 2．三相異步電動機接觸器點動正轉控製線路 3．三相異步電動機具有自鎖的正轉控製線路 4．三相異步電動機具有過載保護的正轉控製線路 5．三相異步電動機倒順開關控製正反轉控製線路 6．三相異步電動機接觸器聯鎖的正反轉控製線路 7．三相異步電動機按鈕聯鎖的正反轉控製線路 8．三相異步電動機按鈕接觸器複合聯鎖控製線路 9．工作台自動往返行程控製線路 10．三相異步電動機接觸器控製串聯電阻降壓起動線路 11．三相異步電動機時間繼電器控製串聯電阻降壓控製線路 12．三相異步電動機手動Y/△降壓起動 13．三相異步電動機接觸器控製Y/△降壓起動 14．三相異步電動機時間繼電器控製Y/△降壓起動 15．三相異步電動機QX3-13型Y/△自動起動控製線路 16．三相異步電動機的多地控製 |
17．三相異步電動機半波整流能耗製動控製線路 18．三相異步電動機全波整流能耗製動控製線路 19．C620車床電氣控製線路 20．三相異步電動機手動降壓起動 21．三相異步電動機單相運行反接製動控製線路 22．電動葫蘆電氣控製線路 23．C6163車床電氣控製線路 24．三相異步電動機控製電路聯鎖控製線路 25．三相異步電動機主電路聯鎖控製線路 26．雙速電機手動變速器控製線路 27．雙速電機時間繼電器控製強路 28．同步電動機的能耗製動控製線路 29．直流電機啟動訓練 30．直流電機的調速訓練 31．直流電機反轉訓練 32．直流電機製動實驗訓練 |
