離子交換軟化實驗裝置使用說明書

一、離子交換軟化實驗裝置-概述
離子交換法是一種借助於離子交換劑上的離子和水中的離子進行交換反應而除去水中有害離子的方法。在工業用水處理中，它占有極其重要的位置，用以製取軟水或純水，在工業廢水處理中，主要用以回收貴重離子，也用於放射性廢水和有機廢水的處理。
采用離子交換法，具有去除率高，可濃縮回收有用物質，設備較簡單，操作控製容易等優點。但目前應有範圍還受離子交換劑品種、性能、成本的限製；對預處理要求較高離子交換劑的再生和再生液的處理有時也是一個難題。
二、技術參數：
a) 交換柱由有機玻璃製成，尺寸：Φ50×800㎜，4根。
b) 水泵：最大流量：10L/min，額定功率為90W的增壓泵。
c) 分路流量計LZB-6型，流量：4～40L/h。
d) 有機玻璃軟化水箱尺寸：Φ200×250㎜（酸堿水箱各一）。
e) PVC原水箱尺寸：350×500×400mm（含反衝洗水箱）。
f) 各項操作及流量的顯示、調節、控製全在控製屏板麵進行。
g) 框架與控製屏均為不鏽鋼材質，結構緊湊，外形美觀，流程簡單，操作方便。
h) 外形尺寸：1200×600×1700mm。
三、實驗指導：
1．實驗目的：
1、熟悉順流再生固定床運行操作過程。
2、加深對鈉離子交換基本理論的理解。
2．實驗原理：
當含有鈣鹽及鎂鹽的水通過裝有陽離子交換樹脂的交換器時，水中的Ca²⁺及Mg²⁺便與樹脂中的可交換離子（Na⁺或H⁺）交換，使水中Ca²⁺、 Mg²⁺含量降低或基本上全部去除，這個過程叫做水的軟化。樹脂失效後要進行再生，即把樹脂上吸附的鈣、鎂離子置換出來，代之以新的可交換離子。鈉離子交換用食鹽（NaCl）再生、氫離子交換用鹽酸（HCl）或硫酸（H₂SO₄）再生。基本反應式如下。
a)鈉離子交換：
軟化：

再生：

b)氫離子交換：
交換：

再生：

鈉離子交換的最大優點是不出酸性水，但不能脫堿；氫離子交換能去除堿度，但出酸性水。本實驗采用鈉離子交換。

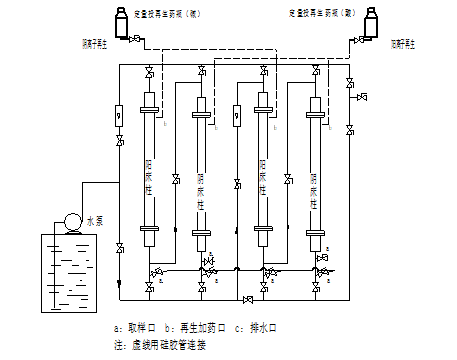

3．實驗工藝流程圖：

4．實驗操作步驟：
a) 熟悉實驗裝置，搞清楚每條管路、每個閥門的作用。
b) 測原水硬度，測量交換柱內徑及樹脂層高度（表1）。

原水硬度及實驗裝置有關數據表1
原水硬度（以CaCO₃計）（mg/L）	交換柱內徑	樹脂層高度	樹脂名稱及型號

c) 將交換柱內樹脂反洗數分鍾，反洗流速采用15m/h，以去除樹脂層的氣泡。
d) 軟化。運行流速采用15m/h，每隔10min測一次水硬度，測兩次並進行比較。
e) 改變運行流速。流速分別取20m/h、25 m/h、30 m/h，每個流速下運行5min，測出水硬度（表2）。

交換實驗記錄表2
運行流速（m/h）	運行流量（L/h）	運行時間	出水硬度（以CaCO₃計）（mg/L）
15		10
15		10
20		5
25		5
30		5

f) 反洗。衝洗水用自來水，反洗流速采用15 m/h，反洗時間15min。反洗結束將水放到水麵高於樹脂表麵10cm左右（表3）。

反洗記錄表3
反洗流速（m/h）	反洗流量（L/h）	反洗時間

g) 根據軟化裝置樹脂工作交換容量、樹脂體積、順流再生鈉離子交換NaCl耗量以及食鹽NaCl含量（海鹽NaCl含量≥80%-93%），計算再生一次所需食鹽量。配製含量10%的食鹽再生液。
h) 再生。再生流速采用3-5m/h。調節定量投再生液瓶出水閥門，開啟度大小以控製再生流速為度。再生液用畢時，將樹脂在鹽液中浸泡數分鍾（表4）。

再生記錄表4
再生一次所需食鹽量 /kg	再生一次所需濃度10%的食鹽再生液/L	再生流速（m/h）	再生流量（ml/s）

i) 清洗。清洗流速采用15m/h，每5min測一次出水硬度，有條件時還可測氯根，直至出水水質合乎要求時為止。清洗時間約需50min（表5）。

清洗記錄表5
清洗流速（m/h）	清洗流量（L/h）	清洗曆時	出水硬度（以CaCO₃計）（mg/L）
15		5
15		10
15		15
30		5

j) 清洗完畢結束實驗，交換柱內樹脂應浸泡在水中。
5．實驗結果整理：
1、繪製不同運行流速與出水硬度關係的變化曲線。
2、繪製不同清洗曆時與出水硬度關係的變化曲線。
三、注意事項：
1、反衝洗時注意流量大小，不要將樹脂衝走。
2、再生溶液沒有經過過濾器，宜用精製食鹽配製。
3、實驗結束後水泵中的剩餘液要盡量排出。保持泵的清潔。
