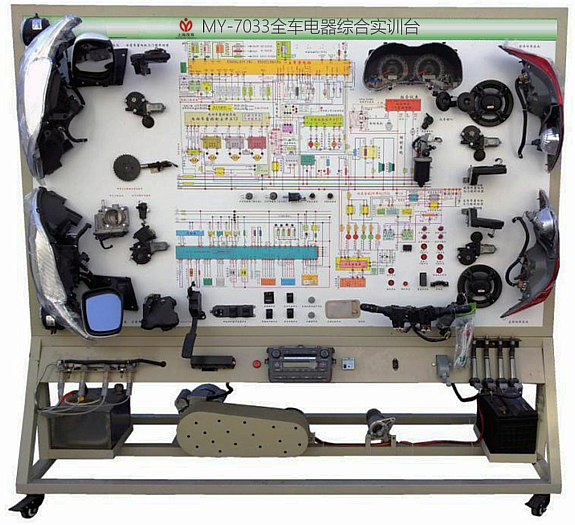

一、大眾汽車全車電路綜合實訓台，大眾汽車全車電路綜合實訓設備-產品簡介：
該設備采用全新桑塔納2000整車電器實物為基礎，充分展示汽車發動機防盜係統、儀表係統、燈光係統、雨刮係統、喇叭係統、點火係統、電動車窗係統、電動門鎖、音響係統、起動係統和充電係統等汽車電器各係統的組成結構和工作過程。
適用於學校對整車電器理論、維修實訓的教學需要。
二、功能特點：
1、真實可運行的汽車整車電器係統，充分展示汽車整車電器係統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控係統、儀表係統、燈光係統、雨刮係統、喇叭係統、點火係統、電動車窗係統、電動門鎖、音響係統、起動係統和充電係統等汽車電器各係統的工作過程。
2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各係統的工作原理。
3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備麵板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控製單元、組合儀表、舒適係統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5、設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
三、技術規格：
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：100*60mm
四、基本配置：（每台）

序號	名稱	規格型號	單位	數量
1	示教板麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	發動機控製電腦(ECU)	原車	套	1
3	診斷座	原車	個	1
4	點火開關	原車	個	1
5	組合儀表	原車	套	1
6	組合開關	原車	套	1
7	左右前大燈總成	原車	套	1
8	左右前霧燈	原車	套	1
9	左右轉向燈	原車	套	1
10	左右轉向邊燈	原車	套	1
11	左右組合尾燈	原車	套	1
12	牌照燈	原車	套	1
13	高位刹車燈	原車	個	1
14	燈光開關	原車	套	1
15	刹車燈開關	原車	套	1
16	倒車燈開關	原車	套	1
17	危險燈開關	原車	套	1
18	線束		套	1
19	雨刮總成	原車	套	1
20	雨刮控製器	原車	個	1
21	噴水電機	原車	套	1
22	噴水壺	原車	套	1
23	喇叭	原車	個	2
24	喇叭繼電器	原車	個	1
25	X觸點繼電器	原車	個	1
26	霧燈繼電器	原車	個	1
27	無分電器點火係統	含點火器總成、火花塞、曲軸位置傳感器	套	1
28	模擬噴油嘴指示燈		套	1
29	燃油泵繼電器	原車	個	1
30	燃油泵指示燈	原車	個	1
31	曲軸位置傳感器及信號輪	原車	套	1
32	電動窗主開關	原車	套	1
33	左右前車門電腦	原車	個	1
34	舒適電腦	原車	個	1
35	右前門鎖電機	原車	套	1
36	左右後電動窗電機	原車	套	1
37	左右後電動窗開關	原車	套	1
38	左右後門鎖電機	原車	套	1
39	汽車音響總成	原車	套	1
40	揚聲器	6"，200W	對	1
41	起動機總成	原車	台	1
42	發電機總成	原車	台	1
43	三相異步電動機	YT 100L1-4	台	1
44	蓄電池	12V 45Ah	台	1
45	保險絲盒		個	1
46	電源總開關	50A	個	1
47	移動台架(帶自鎖腳輪裝置)	2080×700×1800mm(長×寬×高)	台	1
48	故障模擬與排除裝置		套	1
49	教師手冊		套	1
50	合格證與保修卡		套	1
