全車電器帶空調係統綜合實訓設備,全車電器帶空調係統綜合實訓台
2025-12-04 11:14
該設備采用 ZC50工程機械 整車電器與空調係統實物為基礎，充分展示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統與空調係統的組成結構和工作過程。

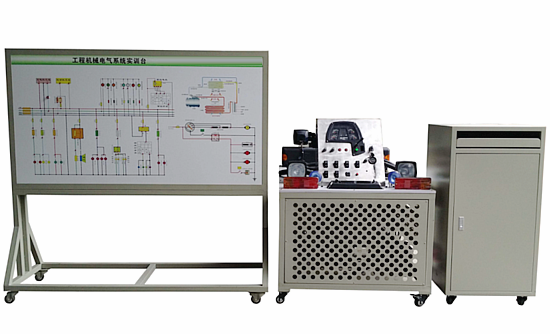

實訓台由原理示教板、整車電器與空調係統實物運行台、電腦控製機櫃（選配）構成。
適用於學校對整車電器與空調係統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的整車電器與空調係統，充分展示整車電器與空調係統的組成結構。
2.接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統與空調係統的工作過程。
3.設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各係統的工作原理。
4.麵板上安裝有檢測端子，可直接在麵板上檢測整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
6.實訓台安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
7.實訓台提供了學員練習空調係統加注製冷劑、檢漏等實操工作平台。
8.真實可運行的原車手動空調係統，充分展示空調係統的組成結構和工作過程。
9.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控製麵板，可真實演示汽車手動空調係統的工作過程以及工作原理。
三、技術規格
外形尺寸（約）：
示教台1740×650×1700mm(長×寬×高)
運行台2080×1280×1500mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：100*60mm
四、基本配置（每台）
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 麵板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 組合儀表 | 原車 | 套 | 1 |
| 4 | 組合開關 | 原車 | 套 | 1 |
| 5 | 左右前大燈總成 | 原車 | 套 | 1 |
| 6 | 左右前霧燈 | 原車 | 套 | 1 |
| 7 | 左右轉向燈 | 原車 | 套 | 1 |
| 8 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 9 | 左右組合尾燈 | 原車 | 套 | 1 |
| 10 | 牌照燈 | 原車 | 套 | 1 |
| 11 | 燈光開關 | 原車 | 套 | 1 |
| 12 | 刹車燈開關 | 原車 | 套 | 1 |
| 13 | 倒車燈開關 | 原車 | 套 | 1 |
| 14 | 危險燈開關 | 原車 | 套 | 1 |
| 15 | 線束 | 套 | 1 | |
| 16 | 雨刮總成 | 原車 | 套 | 1 |
| 17 | 雨刮控製繼電器 | 原車 | 個 | 1 |
| 18 | 噴水電機 | 原車 | 套 | 1 |
| 19 | 噴水壺 | 原車 | 套 | 1 |
| 20 | 喇叭 | 原車 | 個 | 2 |
| 21 | 喇叭繼電器 | 原車 | 個 | 1 |
| 22 | 霧燈繼電器 | 原車 | 個 | 1 |
| 23 | 起動機總成 | 原車 | 台 | 1 |
| 24 | 發電機總成 | 原車 | 台 | 1 |
| 25 | 三相異步電動機 | YT 100L1-4 | 台 | 2 |
| 26 | 蓄電池 | 台 | 2 | |
| 27 | 保險絲盒 | 個 | 1 | |
| 28 | 電源總開關 | 50A | 個 | 1 |
| 29 | 移動台架(帶自鎖腳輪裝置) |
示教台1740×650×1700mm(長×寬×高) 運行台2080×1280×1500mm(長×寬×高) |
台 | 2 |
| 30 | 空調係統 | 原車 | 套 | 1 |
| 31 | 故障模擬與排除裝置 | 套 | 1 | |
| 32 | 教師手冊 | 套 | 1 | |
| 33 | 合格證與保修卡 | 套 | 1 |
