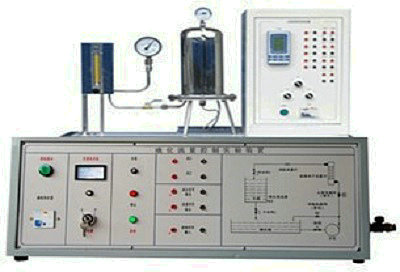

壓力控製測量實驗裝置,壓力控製測量實驗設備,壓力控製測量實驗台
2025-11-08 09:58
本裝置結構特點是微小、緊湊、美觀、安全。該設備可對流量、組成閉環PID調節液位控製係統或PID調節流量控製係統。通過智能調節儀的通訊口與上位機通訊，控製參數可以在智能控製儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控製、參數修改、數據的存儲分析、實時曲線和曆史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。本實驗裝置，采用工業級傳感器，IEC標準的信號輸出。適用於測控、自動化、計算機、機電控製、信息工程、機電一體化等專業。
二、技術指標
供電電源：交流電，單相三線220V
最大功耗：1.0KW
設備尺寸：1250×600×1500
三、設備組成
包括微型氣泵和不鏽鋼空氣罐組成。其中不鏽鋼常壓空氣罐裏麵有電加熱器裝置，並配有壓力檢測裝置和溫度檢測裝置。微型氣泵與閥門組成壓力控製係統。電加熱器裝置與可控矽調壓模塊組成溫度控製係統。
1、控製對象:常壓空氣罐
2、係統動力設備:微型壓縮氣泵
3、檢測傳感器:壓力傳感變送器
4、溫度傳感變送器:轉子流量計
5、執行機構:單相調壓模塊：用於調節加熱器功率，以控製空氣罐內溫度。
6、調節閥：通過調節開度以控製氣泵流量的大小。
7、控製係統:帶遠程485通訊的數據采集與控製的A/D與D/A轉換模塊；智能儀表控製器：AI818控製儀表
8、電加熱器：220V
四、實驗項目
基於上述實驗裝置可完成以下常規控製實驗（其中閉環控製實驗均包括設定值跟蹤實驗與抗幹擾實驗），具體包括：
1、壓力過程控製係統組成認識實驗
壓力過程控製係統的組成、硬件認識與信號連接操作
智能儀表的操作與參數設定
傳感變送器的校正(零點遷移與量程調整)
2、溫度控製係列實驗
溫度對象的特性測試
空氣罐內溫度的PID回路控製
空氣罐內溫度的模糊控製
空氣罐內溫度的超弛控製
3、壓力控製係列實驗
壓力對象的特性測試
空氣罐內壓力的模糊控製
