衛生水生產係統模擬裝置,衛生水生產係統模擬設備,衛生水生產係統
2025-12-29 09:13
1)瞬時熱水器;
2)儲存電熱水器;
3)集成鍋爐的衛生用水太陽能係統
4)供熱和衛生用水的中央係統。
5)燃氣電熱水器
這些係統的控製原理通過彩色圖案到表示麵板上，以便對流體係統、其組件和用於控製和調節的電氣/電子電路進行完整的分析。
在個人計算機上直接監測的操作條件的基礎上，必須能夠模擬部件和係統控製的行為。
尺寸: 1500mm×500mm×1760mm,
6)觸摸式一體教學平台,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126T，尺寸：32寸,內存：4G，網絡，無線
教學同步動畫控製：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控製，以及對應的原理數據控製關係
顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控製模擬值。如閥門的開度，對比關係。
麵板和電腦上有對應的指示燈。按鈕，模式選擇功能
二、係統組成
1、燃氣熱水器;必須由以下主要元素組成:
1)強製通風燃氣牆鍋爐;
2)火焰控製裝置;
3)衛生用水調節溫控器;
4)安全恒溫器;
5)衛生用水流量計;
6)煙壓開關;
7)氣體容量調節閥。
2、存儲型電熱水器必須由以下主要部件組成:
1)帶絕緣的鋼製鍋爐;
2)電阻; 溫度傳感器
3)衛生用水調節溫控器;
4)安全恒溫器;
5)安全閥門;
6)鎂陽極;
7)衛生水溫度計;
3、鍋爐一體化的衛生用水生產太陽能係必須由以下主要元素組成:
1)具有自然循環的太陽能電池板，帶有衛生水箱;
2)鍋爐及相關燃氣燃燒器;
3)鍋爐的安全和調節裝置;
4)存放衛生用水的鍋爐;
5)鍋爐泵;
6)衛生用水調節溫控器;
7)用於鍋爐溫度和鍋爐衛生水溫度計的探頭;
8)通過太陽能電池板探測存儲的衛生水溫;
9)安全閥;
10)電動閥用於以下配置的控製:
11)通過太陽能電池板加熱的衛生用水;
12)通過集成鍋爐的太陽能電池板加熱的衛生用水;
13)通過鍋爐加熱的衛生用水。
4、供熱和衛生用水的中央係統必須由以下主要部分組成:
1)燃氣鍋爐;
2)鍋爐的安全和調節裝置;
3)火焰控製裝置;
4)氣量調節閥;
5)加熱循環泵;
6)膨脹罐;
7)排氣閥;
8)存放衛生用水的鍋爐;
9)鍋爐泵;
10)衛生用水調節溫控器;
11)用於鍋爐溫度和鍋爐衛生水溫度計的探頭;
12)安全閥門;
13)鎂陽極。
5、瞬時熱水器;必須由以下主要元素組成:
1)強製通風燃氣牆鍋爐;
2)火焰控製裝置;
3)衛生用水調節溫控器;
4)安全恒溫器;
5)衛生用水流量;
6)煙壓開關;
7)氣體容量調節閥。
三、技術參數

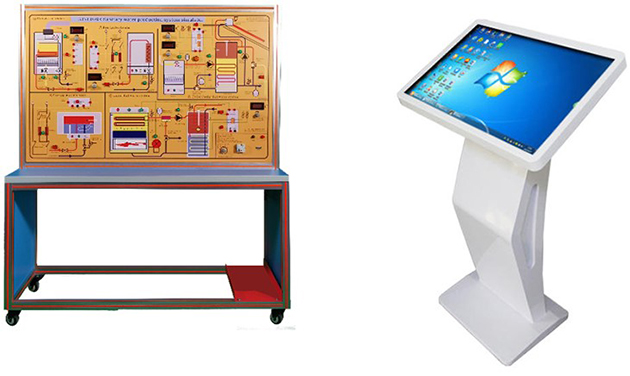

裝置必須是專門設計的垂直框架，右邊是電腦控製平台，這樣學生可以同時看到的理論和實踐研究的熱工原理。模擬器包含一個由PC操作的麵板，麵板上有一個彩色圖表，該圖表應清楚地顯示係統的結構，並應允許組件的以動畫形式展示。
個人電腦屏幕上可用信息的顯示可能係統係統的持續控製，並應通過模擬、數字信號和儀表顯示其行為狀態。
操作條件必須由學生填寫。設備演示必須是設備通過PC進行。
| 型號 | MYN-534 | 上海红桃视频app |
| 主機 | ||
| 輸入電源： | 歐標：AC220V- AC250V±10% 50Hz | |
| 裝置容量： | 100W | |
|
外形尺寸 長*寬*高 |
2000mm×500mm×1760mm | |
| 重量 | 165KG | |
|
包裝尺寸 長*寬*高 |
1580mm×580mm×1920mm | |
| 包裝形式 | 木箱 | |
| 通信模式 | 485 | |
| 電流： | 3A | |
| 結構 | 鋁框架.型號4040鋁材 | |
| 電腦托盤平麵尺寸 | 500mm×500mm | |
| PLC控製模塊 |
PLC-48/電壓:24V/1A 模擬量:10路0-10V 485通信 |
廣州亞控 |
| 儀表 | 0-10V/IN 電壓:24V | 上海茂育 |
| 指示燈 | 16D-24V | |
| 按鈕 | 16D-24V，不帶鎖 | |
