本裝置是針對機電一體化教學的要求而研製的，裝置集PLC、伺服電機、吸盤、三維位置控製技術於一體的教學實訓係統。通過傳感器信號采集，PLC編程，對伺服電機、電磁閥進行較複雜的開關量控製、位置控製、時序邏輯控製，實現對機械手行程範圍內任一位置物體的抓取、移動、存放功能。可培養學生的複雜動作編程能力。本裝置也適用於機械製造及自動化、自動化、電手自動化、電手工程等專業的《機電傳動與控製》、《運動控製》、《機電一體化技術》、《檢測與轉換技術》等課程開設實訓課。
本裝置采用型材桌及伸縮式抽屜結構，全開放式布局且具有設故排故單元，可充分鍛煉學生係統接線、機械調試安裝、軟件編程、獨立構建控製係統、反饋整定、故障檢測及檢修的能力。
二、教學設備特點：

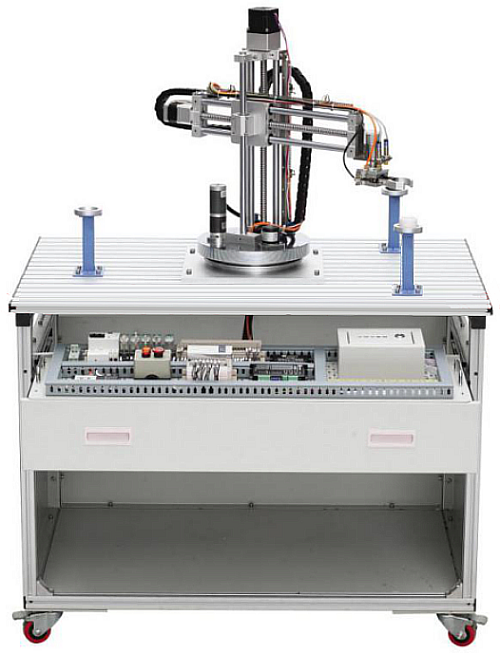

機械手實訓裝置由實訓桌（型材結構）、旋轉底座、三維(X、Y、Z)運動機械及電手控製等六部分組成。三維運動機械部分采用滾珠絲杠傳動和齒輪傳動相結合的模塊化結構。具備底盤旋轉、手臂升降、手臂伸縮、吸盤旋轉四個自由度控製的功能，可實現在一定範圍內物體的抓取控製，用於實現定位功能。
PLC可選用西門子西門子主機為S7-SMART ST40 PLC；內置數字量I/O（24路數字量輸入/16路數字量輸出）；
裝置設有黃、綠、紅及急停等控製按鈕，方便操作者編寫機械手各種控製功能；設有急停開關可供學員使用，防止損壞設備。
三、設備技術參數：
1.輸入電源：單相三線～220V±10% 50Hz
2.手源：0.2Mpa～0.55Mpa
3.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4.裝置容量：＜0.5kVA
5.外形尺寸：600*800*800mm
