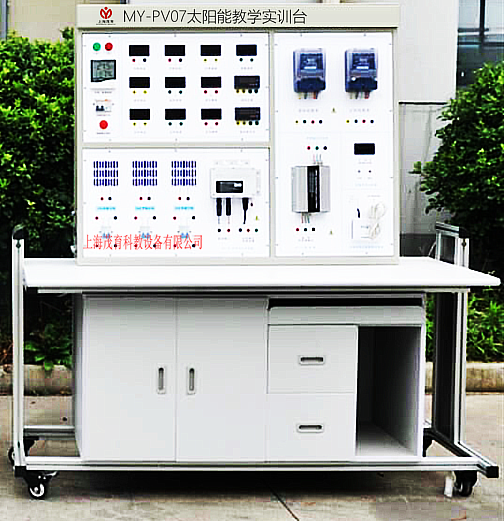

太陽能教學實驗實訓裝置,太陽能教學實驗實訓設備

太陽能教學實驗實訓裝置,太陽能教學實驗實訓設備,太陽能教學實驗實訓台由太陽能電池組件模塊、蓄電池模塊、控製器模塊、負載調節控製模塊、監控儀表模塊，等部分組成。主要麵向職高、大學、研究生、企業技工以風力發電和太陽能離網、並網發電為主課題的研究和培訓。

一、太陽能教學實驗實訓裝置,太陽能教學實驗實訓設備,太陽能教學實驗實訓台主要技術規格參數：

1、係統規格
◆ 係統工作電壓：12/24V DC 220VAC
◆ 係統最大電流：10A
◆ 係統最大功率：200W
2、單晶矽太陽能電池規格：
◆ 元件尺寸(L*W*H)：620*400*28mm，×4
◆ 最佳功率：25W
◆ 最佳工作電壓：17.05±0.5V
◆ 最佳工作電流：1.72±0.10A，
◆ 短路電流：1.89±0.10A，
◆ 開路電壓：21.0±0.5V
3、太陽能控製器規格：
◆ 額定工作電壓：12/24V自適應
◆ 最大光電池功率：12V/120W，24V/240W，
◆ 額定電流：10A，
◆ 過放電壓：11.0 ± 0.5，
◆ 控製器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
◆ 負載為100W以下的12V/24V直流負載，控製單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
4、離網逆變電源：輸出波形正弦波、頻率50HZ±1HZ；額定輸入電壓10.8V～17V、電流12A ；額定輸出電壓220VAC±10%、額定輸出功率150W；輸出功率因數≥95%（線性負載）逆變效率：≥82%。
5、電表規格：
◆ 電流表：× 3個，2A，顯示模式︰0.5”LED
◆ 電壓表：× 3個，20V，顯示模式︰0.5”LED
◆ 溫度表：× 1個，0～99.9℃
6、負載：
◆ 風扇：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/24V/28WLED路燈板
7、電池：閥控式密封鉛酸蓄電池
◆ 額定電壓：12V
◆ 額定容量：55Ah
◆ 充電方法（恒壓），循環︰最大充電電流為5.6A
8、無線監控：
含PC端Zigbee無線監控模塊，與太陽能教學模塊Zigbee發射模塊，透過IEEE802.15.4標準無線協定截取I(電流)V(電壓)值至PC端顯示以便監控。
9、係統外形尺寸；長1400×寬1000×厚240（㎜）附滾輪方便推動至戶外教學。
10、太陽能電池調節鋁合金支架（可做自動跟蹤蹤或被動跟蹤）
◆ 最高工作高度1695㎜，最低工作高度455㎜，承載8㎏，淨重1.8㎏，
◆ 模擬小太陽模塊：220VAC 150W金鹵燈或300W自然色投光燈
二、太陽能教學實驗實訓裝置,太陽能教學實驗實訓設備,太陽能教學實驗實訓台實驗內容：

實驗1、光伏電池的伏安特性；
實驗2、光伏發電的負載特性測試；
實驗3、光伏電池輸出功率與入射角的關係；
實驗4、輸出功率與光照強度的關係；
實驗5、最大功率點跟蹤實驗測試；
實驗6、控製器原理實驗；
實驗7、蓄電池充放電控製實驗；
實驗8、蓄電池保護實驗；
實驗9、光伏陣列設計實驗；
實驗10、太陽能照明係統設計；
實驗11、太陽能係統電器負載實驗；
實驗12、綜合實驗；

太陽能教學實驗實訓裝置,太陽能教學實驗實訓設備
