光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置
2022-07-07 10:04
外形尺寸：（1700×450×900mm）

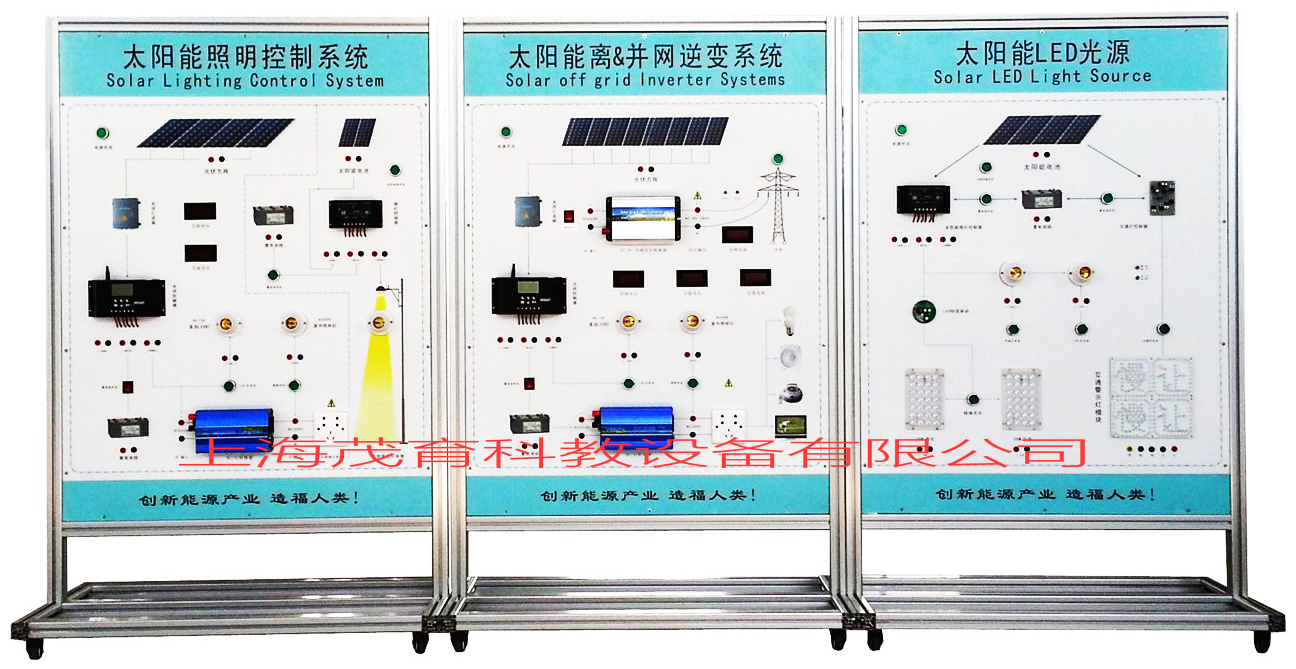

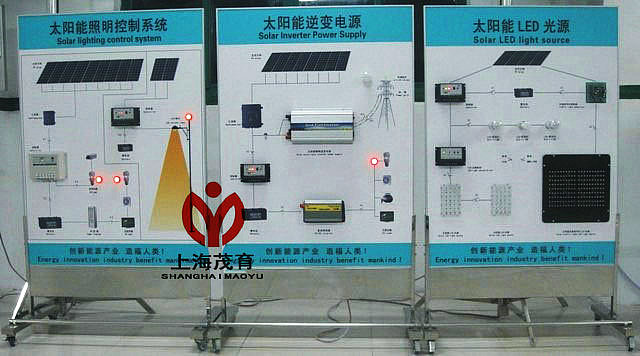

光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置,光伏發電係統集成教學演示設備主要由A、B、C三塊主模板組成。A 太陽能照明控製係統演示模板、B 太陽能微網電源係統演示模板、C 太陽能LED光源係統演示模板。應用於大中院校及科研機構教學和實驗。
一、光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置,光伏發電係統集成教學演示設備太陽能離網電站大功率照明單元係統集成：
一、光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置,光伏發電係統集成教學演示設備太陽能離網電站大功率照明單元係統集成：
1、太陽能離網LED路燈照明單元係統集成。
2、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控製器→蓄電池→逆變控製器→交直流電器負載
3、太陽能離網路燈單元工作過程：太陽能電池子陣→多功能充放電控製器 →蓄電池組 →恒流模塊 →LED直流電器負載
二、光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置,光伏發電係統集成教學演示設備太陽能微網係統控製變換過程演示：
2、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控製器→蓄電池→逆變控製器→交直流電器負載
3、太陽能離網路燈單元工作過程：太陽能電池子陣→多功能充放電控製器 →蓄電池組 →恒流模塊 →LED直流電器負載
二、光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置,光伏發電係統集成教學演示設備太陽能微網係統控製變換過程演示：
1、太陽能微網電站大功率供電單元係統集成。
2、太陽能高壓並網電站單元工作過程：太陽能電池方陣→ 匯流箱 →同步逆變電源→公共高低壓電力網
3、太陽能低壓並網電站單元工作過程：太陽能電池方陣→ 匯流箱→通用充放電控製器→蓄電池組 →同步逆變電源 →公共低壓電力網
4、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控製器 →蓄電池組 → 逆變電源 → 交流電器負載
三、光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置,光伏發電係統集成教學演示設備太陽能LED光源係統變換過程演示：
2、太陽能高壓並網電站單元工作過程：太陽能電池方陣→ 匯流箱 →同步逆變電源→公共高低壓電力網
3、太陽能低壓並網電站單元工作過程：太陽能電池方陣→ 匯流箱→通用充放電控製器→蓄電池組 →同步逆變電源 →公共低壓電力網
4、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控製器 →蓄電池組 → 逆變電源 → 交流電器負載
三、光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置,光伏發電係統集成教學演示設備太陽能LED光源係統變換過程演示：
1、太陽能LED光源單元係統集成。
2、太陽能交通信號燈單元工作過程：太陽能電池子陣→ 多功能充放電控製器→ 蓄電池組 → 信號燈單元控製器 → LED光源板
3、太陽能LED燈泡照明單元工作過程：太陽能電池子陣 → 通用充放電控製器 → 蓄電池組 → LED燈泡
4、太陽能LED燈板照明單元工作過程：太陽能電池子陣 → 多功能充放電控製器 → 蓄電池組→ 恒流模塊 → LED燈板1輸出＋LED燈板2輸出
四、光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置,光伏發電係統集成教學演示設備演示係統運行技術條件（單相輸出）
2、太陽能交通信號燈單元工作過程：太陽能電池子陣→ 多功能充放電控製器→ 蓄電池組 → 信號燈單元控製器 → LED光源板
3、太陽能LED燈泡照明單元工作過程：太陽能電池子陣 → 通用充放電控製器 → 蓄電池組 → LED燈泡
4、太陽能LED燈板照明單元工作過程：太陽能電池子陣 → 多功能充放電控製器 → 蓄電池組→ 恒流模塊 → LED燈板1輸出＋LED燈板2輸出
四、光伏發電係統集成教學演示係統,光伏發電係統集成教學演示裝置,光伏發電係統集成教學演示設備演示係統運行技術條件（單相輸出）
1、供電單元
直流模塊
◆ AC/DC模塊功率：400W
◆ 光伏模塊輸出工作電壓：10.8～28VDC
◆ 光伏模塊控製工作電流：10～40A
◆ 模擬光源LED模塊功率：80W
交流電能
◆ AC輸入電壓：220V
◆ AC輸出功率：500W
2、放電控製
◆ 工作電壓：12VDC
◆ 放電功率：50～400W
◆ 放電方式：手動調製輸出功率
◆ 恒流模塊輸出功率30～60W
3、並網逆變模塊
◆ 直流輸入電壓：30.2VDC
◆ 輸入電流：65A
◆ 額定蔬出功率：1000W
◆ 輸出電壓：170V～260VAC
◆ 頻率範圍：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因數：>0.99
◆ 波形失真率≤5%
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度：﹤90﹪（25℃）
4、離網逆變模塊
◆ 額定輸入電壓：10.8V～17V
◆ 額定輸出電壓220VAC±10%
◆ 輸出頻率：50HZ±1HZ
◆ 輸出波形；正弦波
◆ 額定輸出功率500W；
◆ 逆變效率：≥82%。
5、負載單元
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/28WLED路燈板
6、LED 顯示
◆ 太陽能控製器：充電、過壓、欠壓、過放、運行
◆ 蓄電池模擬電壓（高-中-低）
6、移動支架
◆ 不鏽鋼支架：不鏽鋼板料折彎加工焊接。
◆ 展示板：鋁合金框價和鋁塑板加工成型。
◆ 移動底盤：可跟據不同的展示要求進行係統組合。
四、售後服務
◆ 使用手冊
◆ 產品培訓
