一、綜合布線實訓室,綜合布線實訓室實驗設備,綜合布線實訓室實驗裝置技術規格：
一、產品技術規格：

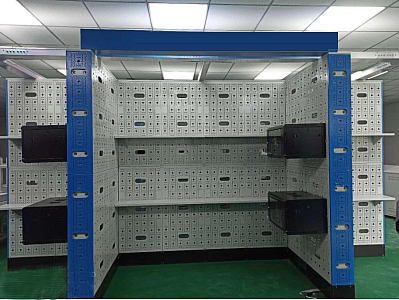

1、外形尺寸：標準模塊化仿真牆體，才用全鋼結構，可以組成各種結構，單組模塊長1200mm×240mm×2600mm。
2、產品重量：500KG
3、產品組成：鋼製牆體、6U牆櫃、住宅信息箱、開放式橋架、電源係統
4、實訓規模：每個實訓牆麵滿足4-6名學生同時實訓，每兩個牆麵形成1個模塊L型區域，8個模塊滿足8組學生32-48人同時或者交叉進行綜合布線7個子係統工程實訓
5、實訓項目：全鋼結構大型模擬建築物（群）仿真實訓設備，按照1：10比例全仿真模擬一棟三層大樓內部結構，實現綜合布線七大子係統實訓環境。可按實驗室境自由搭建。可以同時進行8個工作區、水平、垂直、設備間、進線間、建築群等綜合布線七個子係統布線實訓。可以進行住宅信息箱的安裝實訓，包括牆麵明裝，牆體中嵌入式安裝等，能夠擴展為視頻監控係統、消防報警、安防報警、智能家居、智能化工業監控等係統實訓平台。
6、安裝布局：
等多種外形方式，根據教學需要和實訓室大小進行自由搭建和組合。
二、產品特點
1）裝置采用全鋼結構，模擬一棟建築樓宇內部真實環境，除可進行綜合布線工程技能實訓外，也適合於智能樓宇安防監控實訓使用。采用2.0mm優質冷軋鋼板，內置各種網絡設備、插座、線槽、機櫃等安裝孔，保證20000次無塵重複操作；仿真牆內部采用高強度龍骨支架支撐，所有鋼板通過高強度鉚釘固定在龍骨支架上，牆麵平整無任何凹槽，模塊化組合安裝，裝置可全封閉，也可根據教學需求，實訓裝置背部全開放，學生可以直觀看到牆體的內部，可在牆體內部根據教學需要，進行各種路由暗管安裝。可視麵積為≥6.24平方米。安全可靠，無塵化操作。如：8模塊裝置可同時或者交叉模擬網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理等子係統實訓。模塊化設計，能按教室尺寸合理布局，適合任意樓層安裝。
2）裝置專門為網絡布線及應用工程技術課程實訓設計，牆麵由多塊長1200mm，寬600mm，厚2.0mm冷軋鋼板製造而成，表麵噴塑處理。背部嵌入M6螺孔≥72個，分為12排，每排6個，螺孔間距≥100mm。適合用M6螺絲快速安裝網絡機櫃、線槽和線管等設備與器材。預設M6高硬度螺孔、Φ6.5通孔、每張牆麵預留大量Φ5X20mm條孔，孔距25mm，其中橫向排列孔24排≥248個，縱向排列10列≥436個，適合用M5、M4、M3螺絲安裝和固定信息技術類、物聯網類、網絡安防係統安裝與維護類、電工電子類的設備和器材。牆麵預留Φ25穿線孔≥60個，分為11排六列，適合Φ20、Φ16等PVC或波紋管穿越布線。牆麵預留Φ60X150手孔≥3個，分為3排，手臂能夠輕鬆穿過，適合實訓在背麵安裝螺母，也適合穿越安裝100X50mm弱電橋架操作。
3）每個實訓角區域安裝有樓層模擬板+支架2套，模擬三層建築結構，每個角型區域配套2-3套，8個角共計16-24套6U實訓機櫃，冷軋鋼板，堅固耐用，機櫃五麵設有16個Φ25進出線孔，鋼化玻璃門。
4）每個角區域配套住宅信息箱1套，長320毫米，寬160毫米，高240毫米，全鋼結構，包含9英寸1U 6口超五類非屏蔽配線架2個、9英寸1U 8口SC 光纖配線架1個、9英寸1U 1進四出閉路電視配線架1個。裝置可搭建各種網絡永久鏈路、信道鏈路平台，能夠擴展為監控係統、報警、智能樓宇係統實訓平台。
三、實訓功能
1）能夠模擬進行多種綜合布線路由設計和實訓操作
2）能夠進行各種線管、線槽的明裝或者暗裝方式的安裝布線實訓
3）能夠模擬三層樓宇結構、結合配套機櫃，可模擬綜合布線係統七大子係統真實工程環境
4）結合易訓其它實訓設備，能夠模擬各類雙絞線、室內外光纖敷設、鏈路、端接測試實訓
5）具有綜合布線垂直係統、水平子係統、工作區子係統、設備間子係統等內容的展示功能

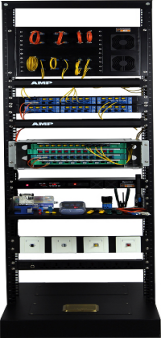

2、MYLYX-01F全光網配線端接實訓裝置
一、技術規格：
1、外型尺寸:長600mm,寬530mm,高1800mm
2、電壓/功率:交流220V/50W
3、配套設備:6U光纖配線端接實驗儀1台、網絡理線環2個、8口PDU電源插座1個、12口SC+12口ST組合式光纖配線架2台、48口SC光纖配線箱1台、光纖信息插座4個、機架式數碼播放器1台、零件/工具盒1個、電源地插1套。
二、產品特點
1）裝置選用19英寸開放式落地型機架，外形尺寸：長0.6米，寬0.53米，高1.8米。機架下部有4個地腳螺絲固定，保證設備牢固，能夠承受實訓打線衝擊力。
2）6U光纖配線端接實驗儀1台，8路多種光纖跳線和鏈路同時測試功能，配置的LED指示燈具有持續和間斷閃爍兩種顯示功能，直觀測試各種光纖跳線和複雜光纖鏈路通斷。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
3）配置48口光纖配線箱(ODF)、12口SC+12口ST組合式光纖配線架、多種光纖信息插座，能夠同時搭建多路多種複雜光纖鏈路，進行光纖熔接和冷接實訓，光纖通信工程施工安裝與測試實訓。
4）配置了常用工程器材，包括組合式光纖配線架，48口光纖配線箱，SC、ST、FC、LC等多種光纖耦合器，多種光纖信息插座等專業器件，達到理論教學與工程相結合的良好效果。
5)本實訓設備滿足世界技能大賽及全國職業院校技能大賽“網絡布線”賽項競賽要求。
三、實訓功能
1）裝置可進行光纜配線和熔接實訓、光纖性能測試實訓
2）兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓，既能安裝室外光纜，也能安裝室內光纜
3）能夠進行光纖、光纜識別實訓，光纖熔接工具識別實訓，光纖接續操作實訓，光纖端子與光配線架和機櫃拆裝實訓，盤纖操作實訓
4）光纖跳線連接操作實訓，多模光纖性能測試實訓，單模光纖性能測試實訓
5）開放式機架立柱具有橋架布線實訓功能和安裝網絡插座功能
6）設備兩側立柱預設20個Φ25穿線孔，能夠實現PVC管/鋼管暗埋穿線模擬實訓功能
7）具有實訓考核評定功能，設備內置WIFI無線信號或者RS485傳輸模塊，教師可通過上位機考核係統，實時監測多組學生實訓情況，同時支持各類技能大賽現場實施評判、管理、打印功能。

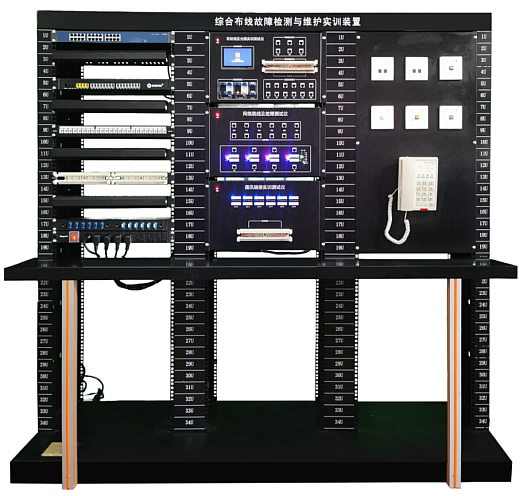

3、MYLYX-01D綜合布線故障檢測實訓台
一、技術規格：
1、外型尺寸：長1800mm,寬650mm,高1600mm
2、電壓/功率：交流220V/50W
3、配套設備：帶彩色 LCD 液晶屏顯示功能的“雙絞線及光纜實訓測試儀”1 台、帶彩色 LED 色塊顯示功能的“線纜跳線及故障測試儀”1 台、帶彩色 LED 色塊顯示功能的“通訊端接實訓及測試儀”1 台、機架式 24 口網絡交換機 1 台、機架式語音交換機 1 台（4 進 16 出可編程）、8 口工業 PDU 電源 1 套、RJ45 網絡配線架（19 英寸 24 口）1 個，110 通訊配線架（19 英寸 100 對）1 個，理線架4 個，組合式光纖配線架（19 英寸 12 口）1 個、網絡及語音麵板（86 型）2 套、光纖麵板4 套，按鍵式電話機 1 部、、操作台1張。
二、產品特點
1）綜合布線故障檢測實訓台為三聯全鋼結構，開放式網絡實訓操作，主體分上下層。
2）實訓台可開展布線通訊端接、光纖、銅纜跳線測試及故障檢測、多種永久複雜鏈路搭建實訓，幹線子係統實訓和工作區信息插座裝置安裝等五部分實訓。
3）機架式彩色LED色塊顯示功能的網絡壓接實訓測試儀1台，每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況。可直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
4）機架式彩色LED顯示功能的網絡跳線檢測及故障演示儀1台，對應彩色LED發光塊顯示線纜兩端RJ45接頭壓接線端接連接狀況和線序，每根跳線對應8組16個彩色LED發光塊。直觀和持續顯示連接狀況和線序，64個指示燈分32組，設有線纜類型、組別、故障類型提示燈組，同時檢測出4根跳線壓接情況。故障演示係統麵板上設有網絡跳線測試接口6組，故障模擬演示功能包括正確、反接、跨接、斷路、交叉、短路等國際標準故障類型。
5）雙絞線及光纜測試儀1台，由電源指示燈、液晶顯示屏、實驗功能接口區組成。實驗功能接口由線纜接口和配線架接口組成，分別包括RJ45接口，110型通訊跳線架和光纜配線接口。儀器正麵板左上方設有一塊5.6英寸的液晶顯示屏幕，此高清晰分辨率液晶顯示屏用來顯示各個實驗的數據和測試結果，以及相關實驗說明。進入係統後，點擊液晶觸摸屏，進行 實訓項目的選擇。網絡跳線測試功能區、通信端接測試功能區、配線端接測試功能區、光纜配線測試功能區（包含一組光功率計功能）。
6）實訓台背部設有布線實訓螺孔板（每套有安裝M6螺孔30個，孔距100*100毫米），模擬3套工作區子係統/水平子係統管/槽布線實訓，工作區係統插座安裝實訓，垂直子係統插座安裝實訓；側麵立柱20個Φ20暗管孔，進行暗管穿線和工作區底盒安裝實訓。
7）測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
三、實訓功能
1）網絡模塊端接與測試實訓
2）網絡光纖跳線製作與測試
3）光纖熔接、冷接測試實訓
4）110語音跳線架壓接實訓
5）銅纜及光纖網絡布線故障演示與診斷測試
6）銅纜基本鏈路，永久鏈路連接，測試實訓
7）光纜基本鏈路，永久鏈路連接，測試實訓
