雙門冰箱考核實訓設備,雙門冰箱考核實訓裝置,雙門冰箱考核實訓台
2022-07-29 09:58

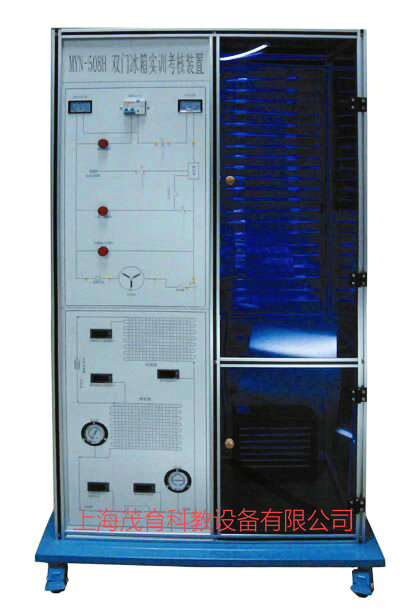

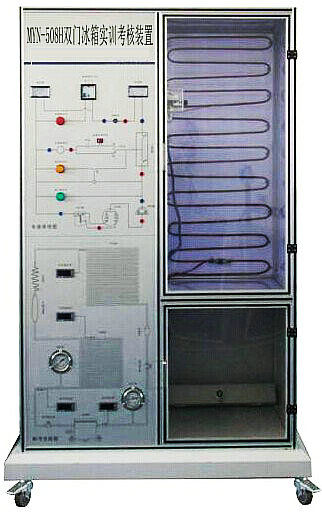

本冰箱的製冷係統、電氣控製係統、故障設置係統於一體，直觀展示了本冰箱的係統結構、製冷原理。可清楚的看到製冷循環係統結構及主要部件的實物，係統配置有交流電壓表、溫度表、真空高低壓表、信號指示燈，使整個冰箱係統的實時工作一目了然。適用於技能鑒定、考核工作、高職院校、職業學校的製冷技術、家用製冷設備原理與維修和製冷設備維修工等教學實訓。
二、雙門冰箱考核實訓設備,雙門冰箱考核實訓裝置,雙門冰箱考核實訓台特點：
1、實訓裝置直觀展示了直冷式/間冷式冰箱的係統結構、工作原理，可以清楚的看到製冷循環係統結構及主要部件的實物，便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2、整套實訓裝置集直冷式、間冷式電冰箱於一體，整個電冰箱係統真實完整,結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
3、係統采用真實的製冷機組（壓縮機、翅片盤管式蒸發器、鋁複合板吹脹式蒸發器、鋼絲式冷凝器等），與實際教學接軌。
4、裝置設有直冷式/間冷式冰箱電氣控製線路接線區域，可完成不同啟動方式的運行模式，有利於學生將理論應用於實際，並培養學生實際操作動手能力。
5、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。
三、雙門冰箱考核實訓設備,雙門冰箱考核實訓裝置,雙門冰箱考核實訓台技術參數:
1、輸入電源：單相三線～220V±10% 50Hz
2、實訓裝置容量：＜0.2kVA
3、外形尺寸：600mm×600mm×1700mm
4、製冷劑類型：600a
5、安全保護：具有漏電流保護裝置，安全符合國家標準
四、雙門冰箱考核實訓設備,雙門冰箱考核實訓裝置,雙門冰箱考核實訓台的基本裝備：
1、實訓櫃：鐵質雙層亞光密紋噴塑結構，鋁質麵板。製冷係統中加入了兩個電磁控製閥，用於直冷式與間冷式電冰箱轉換時切換不同的蒸發器，同時還可以完成製冷係統故障模擬實訓。管路中設有視液鏡，便於觀察製冷劑的狀態。在實訓櫃的底層設有一個櫃子，用於放置實訓連接線、工具及其它實訓用品。冰箱門采用透明設計，便於觀察蒸發器表麵結霜、結露情況，冷凝器外置於冰箱後麵。
2、直冷/間冷式電冰箱製冷係統配置表：
| 序號 | 名稱型號 | 數量 |
| 1 | 1/9匹冰箱製冷壓縮機 | 1台 |
| 2 | 直冷式蒸發器 | 1套 |
| 3 | 間冷式蒸發器 | 1套 |
| 4 | 鋼絲式冷凝器 | 1套 |
| 5 | 冷凝風扇 | 1套 |
| 6 | 照明燈及門開關 | 1套 |
| 7 | 定時化霜時間繼電器 | 1隻 |
| 8 | 補償電熱絲、補償開關 | 1套 |
| 9 | 溫控器 | 1套 |
| 10 | 化霜溫控器 | 1套 |
| 11 | 雙金屬片熱保護繼電器 | 1套 |
| 12 | PTC啟動器、重錘啟動器 | 1套 |
| 13 | 毛細管 | 2根 |
| 14 | 電磁閥 | 2個 |
4、交流電流表1隻：測量範圍0～5A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
5、溫度表1隻：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
6、真空壓力表2隻：測量範圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示係統低壓側、高壓側的壓力。
7、模擬故障設置箱1個：嵌於實訓櫃內，用於模擬故障設置，並配有鎖。可設置的故障類型有：電源電路、照明電路、化霜電路、壓縮機保護電路等。
8、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
9、實訓連接線1套：實訓連接線及插座采用防觸電結構，使用安全、可靠、防觸電。
五、雙門冰箱考核實訓設備,雙門冰箱考核實訓裝置,雙門冰箱考核實訓台故障說明:
| 序號 | 故障模擬說明 | 故障現象 |
| A1 | 門燈開路 | 直冷模式下壓縮機工作，門燈不亮 |
| A2 | 複合門開關公共端開路 | 間冷模式下風機不轉且門燈不亮 |
| A3 | 風扇電機開路 | 間冷模式下風機不轉 |
| A4 | 門開關開路 | 直冷模式下門燈不亮 |
| A5 | 補償開關開路 | 直冷模式下溫度在低於+5℃時環境下，壓縮機無法啟動 |
| A6 | 化霜溫控器開路 | 間冷模式下化霜時，化霜保險絲熔斷 |
| A7 | WDF溫控器H-L兩端開路 | 直冷模式下門燈亮，壓縮機不工作 |
| A8 | WDF溫控器L-C兩端開路 | 直冷模式下門燈亮，壓縮機不工作 |
| A9 | WPF溫控器L-C兩端開路 | 間冷模式下門燈亮，壓縮機不工作 |
| A10 | 化霜時間繼電器BW-BK兩端開路 | 間冷模式下門燈亮，壓縮機不工作 |
| A11 | 化霜溫度保險絲開路 | 間冷模式下化霜狀態下，化霜不起作用 |
| A12 | 補償電熱絲開路 | 直冷模式下溫度在低於+5℃時環境下，壓縮機無法啟動 |
| A13 | 化霜電熱管開路 | 間冷模式下化霜狀態下，化霜不起作用 |
| A14 | 保護繼電器開路 | 壓縮機無法啟動，無電流顯示 |
| A15 | PTC啟動器開路 | 壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
| A16 | 重錘啟動器啟動觸點脫落 | 壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
| A17 | 壓縮機啟動繞組1-2兩端開路 | 壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
| A18 | 壓縮機運行繞組1-3兩端開路 | 壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
| A19 | 係統髒堵 | 運行狀態下，高壓端壓力高、低壓呈現負壓狀態 |
| A20 | 係統冰堵 |
初級技工基本技能實訓
1、專用工具的操作
2、製冷係統管件焊接
3、製冷係統試壓及檢漏
4、製冷係統抽真空及充注製冷劑
中級技能實訓（設計、安裝、調試及檢修）
5、電冰箱電氣線路器件的認識和測量
6、直冷式電冰箱電氣控製線路接線及係統運行
7、間冷式電冰箱電氣控製線路接線及係統運行
8、直冷式電冰箱維修實訓及故障分析
9、間冷式電冰箱維修實訓及故障分析
