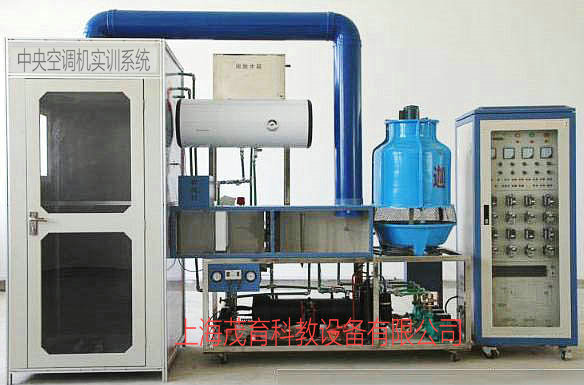

中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備
2022-07-29 10:01
中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備是按照職業教育的教學和實訓要求研發的技能實訓設備，中央空調實驗設備適合高職院校、中職學校的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。
1、空調機係統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
2、每個終端處理機配置製冷係統流程板、控製電路流程板、溫度表及壓力表，可觀測到機組的全部控製電路。
3、空調機係統的完整性、獨立性：與實際中的家用中央空調，其控製功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控製。
4、操作台隻需交流220V電源即可投入使用，占地麵積小，節約用房、減少基建投資。
5、空調機實訓設備直觀展示了家用中央空調的係統結構、工作原理，便於教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
6、實訓設備係統設有模擬故障設置功能，在製冷係統、電氣係統中設置故障。通過具體現象提高學生分析能力，有利於學生將理論用於實際，並培養其實際動手能力。
7、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；並有熱保護器件，對壓縮機進行過熱、過載保護等功能。
二、中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備技術參數：
2、每個終端處理機配置製冷係統流程板、控製電路流程板、溫度表及壓力表，可觀測到機組的全部控製電路。
3、空調機係統的完整性、獨立性：與實際中的家用中央空調，其控製功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控製。
4、操作台隻需交流220V電源即可投入使用，占地麵積小，節約用房、減少基建投資。
5、空調機實訓設備直觀展示了家用中央空調的係統結構、工作原理，便於教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
6、實訓設備係統設有模擬故障設置功能，在製冷係統、電氣係統中設置故障。通過具體現象提高學生分析能力，有利於學生將理論用於實際，並培養其實際動手能力。
7、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；並有熱保護器件，對壓縮機進行過熱、過載保護等功能。
二、中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：3400mm×1100mm×2100mm
5、製冷劑類型：R410a
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備的基本組成：充分地展示了中央空調的結構形式、控製原理、係統不同工況時的參數變化及空調製冷係統流程圖。
2、工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：3400mm×1100mm×2100mm
5、製冷劑類型：R410a
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備的基本組成：充分地展示了中央空調的結構形式、控製原理、係統不同工況時的參數變化及空調製冷係統流程圖。
1、裝置底盤采用加強鈑金結構設計，框架采用鋁型材結合鋁塑板封麵組成。
2、智能溫度控製器3套：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成製冷、製熱、停機等功能；顯示工作狀態和便於觀察被空調房間內溫度，操作方便。
3、工作流程圖板套工作流程圖板詳細說明製冷係統流程、監測點溫度、係統壓力、工作狀態指示、係統部件說明。
4、測量儀表1套：配備指針式真空壓力表、溫度顯示儀表等。
四、中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備的基本配置：
2、智能溫度控製器3套：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成製冷、製熱、停機等功能；顯示工作狀態和便於觀察被空調房間內溫度，操作方便。
3、工作流程圖板套工作流程圖板詳細說明製冷係統流程、監測點溫度、係統壓力、工作狀態指示、係統部件說明。
4、測量儀表1套：配備指針式真空壓力表、溫度顯示儀表等。
四、中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備的基本配置：
1）PLC模塊分為從站模塊和主站模塊。從站模塊用於實現對中央空調的過程進行實時控製，從站模塊的配置為：
2）FX2N-48MR：從站PLC主機，用於控製相應的繼電器和接觸器，實現對中央空調模型係統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控製。FX2N-48MR，屬於繼電器輸出（R）型的PLC，交流和直流負載用，關斷頻率低（ON←→OFF，約10ms），動作頻率最大10HZ/秒；允許通過電流為2A/點，有接點，機械絕緣，廣泛用於各種工業控製現場。
3）FX2N-2AD功能模塊：用於采集中央空調模型係統的溫度信號，最大可以實現2路溫度信號同時進行采集。
4）FX2N-32CCL功能模塊：作為CC-LINK的從站模塊，與主站模塊的PLC進行現場總線通訊。
1、PLC的主要技術參數：
主站模塊的配置為：FX2N-48MR：主站PLC主機，與上位計算機進行連接，將從站PLC及其控製和采集的中央空調運行參數顯示到上位計算機上麵，上位計算機安裝有組態軟件。
FX2N-48CCL：作為CC-LINK的主站模塊，與從站模塊的PLC進行現場總線通訊。
（2）觸摸屏模塊
觸摸屏模塊采用三菱觸摸屏GT1155，5.7寸，256色。觸摸屏與PLC從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。
（3）繼電器模塊：
繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對红桃视频app中央空調實驗設備進行過程控製。
（4）儀表模塊：
儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用於監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等製冷元件的溫度。
a.三相帶漏電保護總開關；b.三相電源保險絲；c.壓縮機電壓指示；d.壓縮機電流指示；e.模擬鍋爐電流指示；f.冷水水泵壓力指示；g.熱水水泵運行指示;；h.冷卻水水泵運行指示；i.空氣調節風機電流指示；j.壓縮機工作指示；k.模擬鍋爐工作指示；l.冷凍水水泵工作指示；m.冷卻塔工作指示；n.冷卻塔風機工作指示；o.空氣調節風機工作指；;p.數顯冷凍水水溫調節指示；q.數顯熱水水溫指示；r.數顯冷卻指示；s.製冷開關；t.數顯冷水水溫高調節指示；u.製熱開關；v.數顯熱水水溫調節指示。
（5）按鈕及信號模塊：
按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用於操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控製，也可與PLC連接實現PLC回路控製。
六、中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備中央空調主機係統：製冷係統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、製冷水泵。
2）FX2N-48MR：從站PLC主機，用於控製相應的繼電器和接觸器，實現對中央空調模型係統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控製。FX2N-48MR，屬於繼電器輸出（R）型的PLC，交流和直流負載用，關斷頻率低（ON←→OFF，約10ms），動作頻率最大10HZ/秒；允許通過電流為2A/點，有接點，機械絕緣，廣泛用於各種工業控製現場。
3）FX2N-2AD功能模塊：用於采集中央空調模型係統的溫度信號，最大可以實現2路溫度信號同時進行采集。
4）FX2N-32CCL功能模塊：作為CC-LINK的從站模塊，與主站模塊的PLC進行現場總線通訊。
1、PLC的主要技術參數：
| 項 目 | 規 格 | 備 注 | ||
| 運轉控製方式 | 通過儲存和程序周期運轉 | |||
| I/O控製方式 | 批次處理方法（當執行END指令時） | I/O指令可以刷新 | ||
| 運轉處量時間 | 基本指令：0.08μs/指令；應用指令：1.52至幾百μs/指令 | |||
| 編程語言 | 邏輯梯形圖和指令清單 | 使用步進梯形圖能生成SFC類型程序 | ||
| 程式容量 | 8000步內置 | |||
| 指令數目 |
基本順序指令：27個；步進梯形指令：2個； 應用指令：128個 |
最大可用298條應用指令 | ||
| I/O配置 | 最大硬體I/O配置點256，用戶的選擇（最大可設輸入256、輸出256） | |||
|
輔助繼電器 （M線圈） |
一般 | 500點 | M0至M499 | |
| 鎖定 | 2572點 | M50至M3071 | ||
| 特殊 | 256點 | M8000至M8255 | ||
|
狀態 繼電器 （S線圈） |
一般 | 490點 | S0至S499 | |
| 鎖定 | 400點 | S500至S899 | ||
| 初始 | 10點 | S0至S9 | ||
| 信號報警 | 100點 | S900至S999<, SPAN style="FONT-FAMILY: '宋體'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt"> | ||
|
定時器 （C） |
100毫秒 | 範圍：0至3276.7秒200點 | T0至T199 | |
| 10毫秒 | 範圍：0至327.67秒46點 | T200至T245 | ||
| 1毫秒保持 | 範圍：0至32.767秒4點 | T246至T249 | ||
| 100毫秒保持 | 範圍：0至3276.7秒6點 | T250至T255 | ||
|
計數器 （C） |
一般16位 | 範圍：0至32767數200點 | C0至C199類型：16位上計數 | |
| 鎖定16位 | 100點(子係統) | C100至C199，類型：16位上計數器 | ||
| 一般32位 | 範圍：-2147483648至+214748364735點 | C200至C219，類型：32位上/下計數器 | ||
| 鎖定32位 | 15點 | C220至C234類型：16位上/下計數器 | ||
|
高速 計數器（C） |
單相 | 範圍：-2147483648至+2147483647一般規則：選擇組合計數頻率不大於20KHZ的計數器組合，注意所有的計數器鎖定 | C235至C240，6點 | |
| 單相C/W起始 | C241至C245，5點 | |||
| 雙相 | C246至C250，5點 | |||
| A/B相 | C251至C255，5點 | |||
FX2N-48CCL：作為CC-LINK的主站模塊，與從站模塊的PLC進行現場總線通訊。
（2）觸摸屏模塊
觸摸屏模塊采用三菱觸摸屏GT1155，5.7寸，256色。觸摸屏與PLC從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。
（3）繼電器模塊：
繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對红桃视频app中央空調實驗設備進行過程控製。
（4）儀表模塊：
儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用於監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等製冷元件的溫度。
a.三相帶漏電保護總開關；b.三相電源保險絲；c.壓縮機電壓指示；d.壓縮機電流指示；e.模擬鍋爐電流指示；f.冷水水泵壓力指示；g.熱水水泵運行指示;；h.冷卻水水泵運行指示；i.空氣調節風機電流指示；j.壓縮機工作指示；k.模擬鍋爐工作指示；l.冷凍水水泵工作指示；m.冷卻塔工作指示；n.冷卻塔風機工作指示；o.空氣調節風機工作指；;p.數顯冷凍水水溫調節指示；q.數顯熱水水溫指示；r.數顯冷卻指示；s.製冷開關；t.數顯冷水水溫高調節指示；u.製熱開關；v.數顯熱水水溫調節指示。
（5）按鈕及信號模塊：
按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用於操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控製，也可與PLC連接實現PLC回路控製。
六、中央空調機實訓係統,中央空調機實訓裝置,中央空調機實訓設備中央空調主機係統：製冷係統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、製冷水泵。
製熱係統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
（1）具有蒸汽壓縮式集中式和半集中式中央空調係統的功能，主要由冷源係統、熱源係統、空氣處理及配送係統及控製與顯示係統等組成。可滿足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
（2）製冷係統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、幹燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察製冷劑物理狀態和流動方向。管路中串接的電磁閥，作為製冷係統通斷控製部件，高低壓力表顯示高壓壓力和低壓壓力。
冷卻水循環係統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用於吸收冷凝器中製冷劑散發的熱量。
（3）冷媒水循環係統主要由冷媒水泵及循環管路等部分組成，用於將蒸發器中製冷劑蒸發產生的冷量輸送給模擬用戶。
（4）具有熱源係統模塊。供熱係統由1台模擬鍋爐、1台熱水泵、1套板式換熱器等組成。
空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調係統主要由冷熱交換器、風櫃、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風櫃內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到製冷（製熱）的目的。半集中式空調係統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾後再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度額定功率ＨＰ
（1）具有蒸汽壓縮式集中式和半集中式中央空調係統的功能，主要由冷源係統、熱源係統、空氣處理及配送係統及控製與顯示係統等組成。可滿足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
（2）製冷係統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、幹燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察製冷劑物理狀態和流動方向。管路中串接的電磁閥，作為製冷係統通斷控製部件，高低壓力表顯示高壓壓力和低壓壓力。
冷卻水循環係統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用於吸收冷凝器中製冷劑散發的熱量。
（3）冷媒水循環係統主要由冷媒水泵及循環管路等部分組成，用於將蒸發器中製冷劑蒸發產生的冷量輸送給模擬用戶。
（4）具有熱源係統模塊。供熱係統由1台模擬鍋爐、1台熱水泵、1套板式換熱器等組成。
空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調係統主要由冷熱交換器、風櫃、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風櫃內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到製冷（製熱）的目的。半集中式空調係統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾後再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度額定功率ＨＰ
