雙向流斜板沉澱池實驗裝置,雙向流斜板沉澱池實驗設備
2022-08-23 10:40
水中懸浮顆粒依靠重力作用，從水中分離出來的過程稱為沉澱。斜板沉澱池是把與水平麵成一定角度（600與450）的眾多斜板放置於沉澱池中構成。
通過實驗希望達到以下目的：
1、通過進行雙向流斜板沉澱池的模擬實驗，進一步加深對其構造和工作原理的認識；
2、進一步了解斜板沉澱池運行的影響因素；
3、熟悉雙向流斜板沉澱池的運行操作方法。
根據淺層理論，在沉澱池有效容積一定的條件下，增加沉澱麵積，可以提高沉澱效率。斜板沉澱池實際上是把多層沉澱池的底板做成一定的傾斜度，水在斜板的流動過程中，水中顆粒則沉於斜板上，當顆粒積累到一定程度時，便自動滑下。從改善沉澱池水力條件的角度來分析，由於斜板沉澱池水力半徑減小，從而使雷諾數Re大為降低，而弗勞德數Fr則大為提高。一般來講斜板沉澱池中的水流基本上屬層流狀態。
三、雙向流斜板沉澱池實驗裝置,雙向流斜板沉澱池實驗設備,雙向流斜板沉澱池實驗台主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：0.3～0.5 m3/h
3、設計進、出水濁度：
進水：濁度 60º～100º 出水：10º～20º
進水：SS 80～160mg/L 出水：8～16 mg/L
進水：pH值 6～9 出水：6～9
4、外形尺寸： 900mm×500mm×1500mm、
5、工作電源：AC220V±10%、50Hz，單相三線製，功率370W，安全保護：具有接地保護、漏電保護、過流保護；

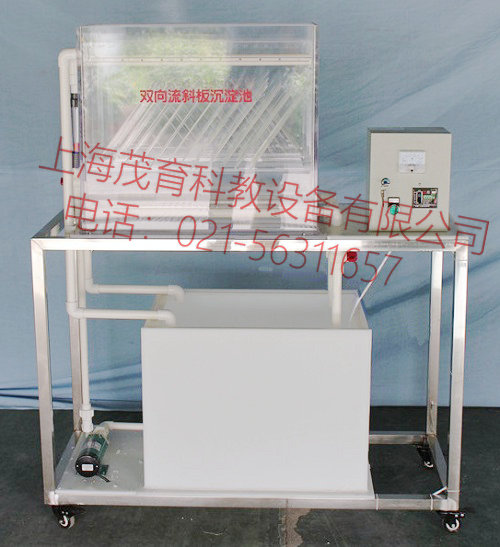

四、雙向流斜板沉澱池實驗裝置,雙向流斜板沉澱池實驗設備,雙向流斜板沉澱池實驗台主要參數及配置：
1、雙向流斜板沉澱池體1套：透明有機玻璃材質、厚度10mm，斜板1套：透明有機玻璃材質、厚度6mm，斜板傾角60º；
2、原水箱和清水箱各1個：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排淨；
3、原水箱配電機攪拌1台、304不鏽鋼攪拌槳1套；（功率25W、轉速90rpm）、
4、防腐蝕進水泵1台：流量：27～32（L/min)、揚程：3.1～4.3（m）；、
5、流量測量與調節：轉子流量計，汙水流量1個（量程60-600L/H）；
6、配水管閥門、排水管、排泥槽、排泥管；
7、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
8、配套UPVC連接管道和閥門（中財品牌）。
9、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
