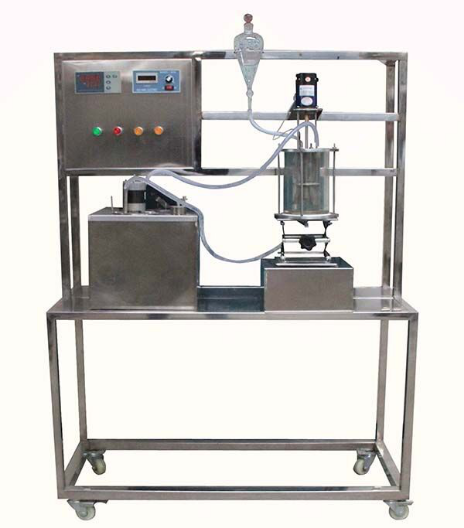

液液傳質係數測定實驗裝置,液液傳質實驗裝置

    化工原理實驗裝置有實踐性很強的技術基礎課，也是化工類各專業一門主幹課程，屬於工程學科範圍，它應用自然科學的基本原理來分析和處理化工生產中的物理過程。而化工原理實驗同理論課教學一樣是整個化工原理教學中的一個重要環節，兩者相輔相成，在培養化工類及其相關專業人才中起著舉足輕重的作用。化工實驗裝置主要工作是承擔全校相關專業的《化工原理》、《化工基礎》、《流體流動與傳熱》、《傳質與分離過程》等課程的理論教學、實驗教學及課程設計指導。

技術指標	說             明
裝置功能	1、了解實驗設備的結構和特點，掌握用劉易斯池測定液液傳質係數的方法。 2、 學習流動狀況、物係性質對液液傳質的影響。 3、測定 Co、Cw 對 t 的關係曲線圖。 4、計算傳質係數 Kw、Ko。 5、討論攪拌速度與傳質係數的關係。
主要配置	玻璃留易斯池、轉速表、直流電動機、恒溫水浴、分液漏鬥、升降台、攪拌裝置、溫控儀表、不鏽鋼框架及儀表櫃。
公用設施	電：電壓AC220V，功率1.5KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：水--醋酸--醋酸乙酯
技術參數	1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。 2、玻璃劉易斯池容積：900ml，玻璃留易斯池內徑×高度：0.1×0.12m； 聚四氟乙烯界麵環，孔徑 3.8cm2。  3、攪拌裝置：轉速0～500轉/分,。  4、恒溫水浴：0--100℃，控溫精度 0.5℃；溫度計：Pt100。  5、實驗框架及儀表櫃為304不鏽鋼，裝置結構緊湊，外形美觀，流程簡單，操作方便。  6、正泰電器：接觸器、開關、漏電保護空氣開關。 7、管路、管件及閥門均為304不鏽鋼。 8、外形尺寸：1000×500×1700mm （長×寬×高），外形為可移動式設計，帶3寸雙刹車輪。
測控組成	變量	檢測機構	顯示機構	執行機構
	電機轉數	霍爾開關	轉數顯示儀	調速器
	溫度	PT100鉑電阻	數字溫度儀表	無

---
