電工電子技術,電工電子技術實驗設備,電工電子實驗裝置
2022-08-29 10:00多媒體是信息時代的產物，對教育教學領域的長期可持 續發展，具有一定的促進作用。在多媒體的聲音、圖象、文 字等的綜合運用下，可以將電工電子相關知識製作成動畫、 視頻等，讓學生進行直觀的學習，促使學生的學習興趣、學 習動力得以增強，進而全麵提高技工院校學生掌握電工電子 知識的能力，幫助學生充分調動學習積極性，增強學生的學 科綜合能力。
1、多媒體在電工電子教學中的應用意義
1.1多媒體教學有利於優化教學環境
在我國技工院校的電工電子教學大環境中，已經將信息技術融入各個學科的教學環節中。為了提升技工院校的電工 電子教學效率，教師將多媒體教學手段，引入電工電子教學 中。一方麵，可以促使電工電子教學情境創設，保證學生在 學習過程中，增強學習體驗，明確學習目標；另一方麵，可 以增強電工電子教學環境優化，保證技工院校學生在開展學 習活動時，可以感受到和諧、科學、高效的學習氛圍，進而 促進自身自主學習意識、科學求知能力得到培養和提升，進 而增強技工院校的電工電子教學總體水平。
1.2多媒體教學有利於增加課堂容量
在信息技術的海量信息庫中，蘊含著豐富的技工院校的電工電子教學材料和元素，為了幫助學生豐富課堂教學內容、 提升課堂教學效率，教師運用多媒體教學設備，將這些信息 資源進行整合和規劃，製作成詳細的教學材料、課件等，供 學生查閱、學習，促進信息技術課堂內容增加、效率增強， 促使技工院校的電工電子教學水平提升。另外，在多媒體的 存儲、傳輸、編輯等基礎功能下，可以幫助教師在課堂教學 活動中，豐富學習認知、明確學習目標，將教材內容與多媒 體進行融合，促進基礎知識點呈現，幫助學生深入掌握學習， 提高電工電子學科能力。
1.3多媒體教學有利於促進深度學習
在技工院校的電工電子教學活動中，教師運用多媒體技術，可以幫助學生進行深入學習活動，促使學生的學習動力、 學習意識有效培養、全麵提升。利用多媒體的動畫呈現效果， 將電工電子重難知識點和抽象的實驗現象，進行直觀性的呈現，並以 3D 效果圖、圖形、圖畫等形式進行展現，可以全 麵提高學生的學習效率，促使學生充分運用多媒體教學技術， 開展電工電子學科的深度學習活動，進而全麵提升學生的基 礎知識掌握能力。
2、多媒體在電工電子教學中的應用策略
2.1運用多媒體技術進行“模擬演示”
在電工電子學科中，一些具體的電工實驗操作過程煩瑣， 且含有一定的危險性和不穩定性，為了讓學生透過實驗現象 和過程，深入學習電工電子相關知識，教師運用多媒體技術 進行“模擬演示”操作，讓學生可以通過多媒體的直觀模擬 演示過程，準確地觀測到實驗現象、探究實驗細節，進而提 高自身的認知能力，促使電工電子學科的抽象知識點可以進 行完美的詮釋，從而全麵提高學生的學習效率和學習水平。 例如，在學習“磁場與電磁”時，教師利用多媒體教學設備 的動畫編輯功能，模擬演示“金屬線圈中的磁通變化，產生 的感應電流的規律”，利用 3D 立體動畫，幫助學生辨別電 磁的方向、磁場等，進而提高學生對電磁的認知，促使學生 逐步形成抽象思維，提升學生的抽象認知。
2.2運用多媒體技術的融合性開展教學
技工院校的電工電子教學中會涉及多個學科的知識，不 僅會對學生的思想認知和行為意識產生壓力，還會導致電工 電子學科的學習難度增大。因此，教師運用信息技術的融合 性，開展實踐教學活動，幫助學生避免電路的複雜內容給學 生造成的學習困擾，有效提升技工院校學生的學科能力。比 如，在進行“電路基本分析方法”學習過程中，會涉及數學 知識，這時，教師運用多媒體的融合性功能，將具體知識進 行細化、分解，保證數學知識與電工電子知識進行融合，有 效提升學生的學習效率。
2.3運用多媒體技術激發學生學習興趣
電工電子學科是“理科”學科，其學習內容大多是與“電路圖”“電路板”“設備圖”等打交道，不僅學習內容枯燥， 而且學習方法固化，在這種學習氛圍中，技工院校學生難以 提升學習興趣，不能對電工電子知識產生探索意識。為了改 變這種學習現狀，教師運用多媒體教學技術，來開展靈活多 樣、生動形象、直觀間接的電工電子教學活動，促使教學課 堂氣氛變得濃厚、熱烈，有效提升學生電工電子知識掌握能 力，讓學生深度學習和分析電工電子基本知識，促使學生電 工電子學科理論知識充分消化、吸收，達到夯實基礎、拓展 提升的目標，從而全麵激發學生對電工電子的學習興趣，增 強學生對電工電子的學習能力。
3、實訓設備的推薦及介紹
電子技術綜合實驗台是按照職業教育的教學和實訓要求而研發的綜合實訓考核裝置，裝置綜合性強，實訓內容豐富。適用高職、中職、中專、職校"數字電子技術""模擬電子技術"等課程的實訓大綱要求，其是學校新建或擴建實訓室，迅速開設實訓課程的理想設備。
一、電子技術綜合實驗台,電子技術綜合實驗設備,電子技術綜合實驗室裝置技術性能
1、輸入電源：三相四線～220V±10% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜0.5KVA
4、重量：120Kg
5、外形尺寸：1400mm×700mm×1500mm
二、電子技術綜合實驗台,電子技術綜合實驗設備,電子技術綜合實驗室裝置基本配置及功能
本實訓台主要由實訓屏、實訓掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。
1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實訓台開始工作。
1.1交流電源
1.1.1提供低壓交流電源：0V、6V、10V、14V插頭各一路及中心插頭17V兩路。
1.1.2提供0-240V連續可調交流電源，經整流環節同時可得0-250V直流電源，有表指示。
1.2、直流電源：
1.2.1四路固定直流電源：±12V、±5V，每路均有短路、過載保護功能。
1.2.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢複功能。將兩路0-30V電源通過適當的連接，可得到輸出0～±30V連續可調或0-60V連續可調電源。
2、函數信號發生器：輸出正弦波、矩形波、三角波
2.1頻率範圍：5Hz-550KHz，含五個頻段。
2.2頻率指示：由Hz表直接讀出。
2.3電壓輸出範圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級衰減：0db，20db，40db，具有連續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調
三角波：5Hz-250KHz＞1V
3、連續計數脈衝：輸出頻率0.5-300KHz。
4、單次脈衝：每次可輸出一對正負脈衝。
5、音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
6、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管。
7、邏輯電平顯示：8位LED顯示
8、邏輯電平開關：8位開關電平輸出
9、智能數顯直流數字電壓表1隻：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-500V。。
10、智能數顯直流數字電流表1隻：采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-5000mA。
（二）實訓模塊
1、數字電路實訓模塊
1)手動單脈衝電路2組：每組可同時輸出正負兩個脈衝，脈衝幅值為TTL電平。
2)連續脈衝源：0～1MHz。
3)固定頻率脈衝源16路，輸出為TTL電平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
4)時序脈衝發生電路及啟停控製電路。可產生四路脈衝信號，脈衝周期與輸入的時鍾信號相同，四個脈衝之間依次相差1個輸入時鍾周期。
5)六位高精度數字頻率計，測量範圍：0-9.9999MHz ，誤差<1Hz。
6)十六位邏輯電平輸入開關：可輸入低電平'0'、高電平'1'（為正邏輯）。
7)十六位邏輯電平指示燈：指示燈亮表示高電平'1'，指示燈滅表示低電平'0'。
8)數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鍾、日曆等實驗顯示用。
9)揚聲器及驅動電路。可用作時鍾報時、報警及音樂演奏的發聲裝置。
10)BCD碼開關二組。提供BCD輸入。
11)邏輯筆，紅色：高電平；綠色：低電平；橙色：高阻；
12)可變電位器4隻，阻值分別1K，50K，100K，680K。
13)開放實驗區，用於擴展實驗、課程設計使用。提供40芯鎖緊插座2隻，20芯鎖緊插座3隻，16芯鎖緊插座4隻，14芯鎖緊插座4隻，可插8芯～40芯的各種IC。分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
2、模擬電路模塊
1)直流信號源： 雙路 -0.5V～＋0.5V；-5V～＋5V兩檔連續可調.
2)函數發生器：輸出頻率：2Hz～90KHz，分四檔
3)可輸出 方波： 0～20V三角波：0～15V正弦波：0～10V
4)數字頻率計（0～300KHz）
5)數字直流電壓表（0～30V）
6)分立元件電路
（1）整流、濾波和串聯穩壓電路；（2）單級放大電路；（3）兩級阻容耦合放大電 路；
（4）負反饋放大電路；（5）射極跟隨器；（6）差動放大電路；（6）互補對稱功放電路；
（7）場效應管電路；（8）可控矽電路；（9）電阻、電容和二、三極管等組成；
（10）電位器組、12V燈泡、揚聲器。
7)集成模擬電路
（11）兩個獨立的運算放大器(741)；（12）集成功放(LM386)；（13）集成穩壓電路
8)進口麵包板二塊。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存櫃，可以放置實訓掛箱，還設有四個帶刹車的輪子，便於移動和固定。
三、電子技術綜合實驗台,電子技術綜合實驗設備,電子技術綜合實驗室裝置實訓項目
一）模擬電路基本技能實訓
實驗一 常用電子儀器使用練習、用萬用表
實驗二 單級放大電路
實驗三 場效應管放大器
實驗四 兩級放大電路
實驗五 負反饋放大電路
實驗六 射極跟隨器
實驗七 差動放大電路
實驗八 比例求和運算電路
實驗九 積分與微分電路
實驗十 波形發生電路
實驗十一 有源濾波器
實驗十二 電壓比較器
實驗十三 集成電路RC正弦波振蕩器
實驗十四 集成功率放大器
實驗十五 整流濾波與並聯穩壓電路
實驗十六 串聯穩壓電路
實驗十七 集成穩壓器
實驗十八 RC正弦波振蕩器
實驗十九 LC振蕩器及選頻放大器
實驗二十 電流/電壓轉換電路
實驗二十一 電壓/頻率轉換電路
實驗二十二 互補對稱功率放大器
實驗二十三 波形變換電路
實驗二十四 晶閘管實驗電路綜合性實驗
實驗二十五 函數信號發生器的組裝與調試
實驗二十六 溫度監測及控製電路
實驗二十七 用運算放大器組成萬用電表的設計與調試
二）數字電路基本技能實訓
實驗一 晶體管開關特性、限幅器與箝位器
實驗二 門電路電參數的測試
實驗三 CMOS門電路測試
實驗四 門電路邏輯功能及測試
實驗五 組合邏輯電路（半加器全加器及邏輯運算）
實驗六 觸發器（一）R-S，D，J-K
實驗七 觸發器（二） 三態輸出觸發器及鎖存器
實驗八 時序電路測試及研究
實驗九 集成計數器及寄存器
實驗十 譯碼器和數據選擇器
實驗十一 波形產生及單穩態觸發器
實驗十二 555時基電路
實驗十三 同步時序電路設計
實驗十四 四路優先判決電路
實驗十五 模數、數模轉換電路實驗
3、實訓設備的推薦及介紹

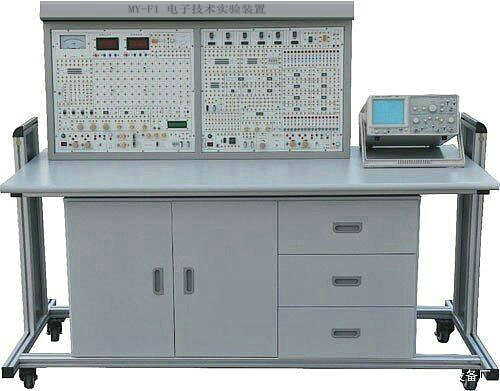

MY-F2B電子技術綜合實驗台
1、輸入電源：三相四線～220V±10% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜0.5KVA
4、重量：120Kg
5、外形尺寸：1400mm×700mm×1500mm
二、電子技術綜合實驗台,電子技術綜合實驗設備,電子技術綜合實驗室裝置基本配置及功能
本實訓台主要由實訓屏、實訓掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。
1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實訓台開始工作。
1.1交流電源
1.1.1提供低壓交流電源：0V、6V、10V、14V插頭各一路及中心插頭17V兩路。
1.1.2提供0-240V連續可調交流電源，經整流環節同時可得0-250V直流電源，有表指示。
1.2、直流電源：
1.2.1四路固定直流電源：±12V、±5V，每路均有短路、過載保護功能。
1.2.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢複功能。將兩路0-30V電源通過適當的連接，可得到輸出0～±30V連續可調或0-60V連續可調電源。
2、函數信號發生器：輸出正弦波、矩形波、三角波
2.1頻率範圍：5Hz-550KHz，含五個頻段。
2.2頻率指示：由Hz表直接讀出。
2.3電壓輸出範圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級衰減：0db，20db，40db，具有連續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調
三角波：5Hz-250KHz＞1V
3、連續計數脈衝：輸出頻率0.5-300KHz。
4、單次脈衝：每次可輸出一對正負脈衝。
5、音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
6、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管。
7、邏輯電平顯示：8位LED顯示
8、邏輯電平開關：8位開關電平輸出
9、智能數顯直流數字電壓表1隻：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-500V。。
10、智能數顯直流數字電流表1隻：采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-5000mA。
（二）實訓模塊
1、數字電路實訓模塊
1)手動單脈衝電路2組：每組可同時輸出正負兩個脈衝，脈衝幅值為TTL電平。
2)連續脈衝源：0～1MHz。
3)固定頻率脈衝源16路，輸出為TTL電平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
4)時序脈衝發生電路及啟停控製電路。可產生四路脈衝信號，脈衝周期與輸入的時鍾信號相同，四個脈衝之間依次相差1個輸入時鍾周期。
5)六位高精度數字頻率計，測量範圍：0-9.9999MHz ，誤差<1Hz。
6)十六位邏輯電平輸入開關：可輸入低電平'0'、高電平'1'（為正邏輯）。
7)十六位邏輯電平指示燈：指示燈亮表示高電平'1'，指示燈滅表示低電平'0'。
8)數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鍾、日曆等實驗顯示用。
9)揚聲器及驅動電路。可用作時鍾報時、報警及音樂演奏的發聲裝置。
10)BCD碼開關二組。提供BCD輸入。
11)邏輯筆，紅色：高電平；綠色：低電平；橙色：高阻；
12)可變電位器4隻，阻值分別1K，50K，100K，680K。
13)開放實驗區，用於擴展實驗、課程設計使用。提供40芯鎖緊插座2隻，20芯鎖緊插座3隻，16芯鎖緊插座4隻，14芯鎖緊插座4隻，可插8芯～40芯的各種IC。分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
2、模擬電路模塊
1)直流信號源： 雙路 -0.5V～＋0.5V；-5V～＋5V兩檔連續可調.
2)函數發生器：輸出頻率：2Hz～90KHz，分四檔
3)可輸出 方波： 0～20V三角波：0～15V正弦波：0～10V
4)數字頻率計（0～300KHz）
5)數字直流電壓表（0～30V）
6)分立元件電路
（1）整流、濾波和串聯穩壓電路；（2）單級放大電路；（3）兩級阻容耦合放大電 路；
（4）負反饋放大電路；（5）射極跟隨器；（6）差動放大電路；（6）互補對稱功放電路；
（7）場效應管電路；（8）可控矽電路；（9）電阻、電容和二、三極管等組成；
（10）電位器組、12V燈泡、揚聲器。
7)集成模擬電路
（11）兩個獨立的運算放大器(741)；（12）集成功放(LM386)；（13）集成穩壓電路
8)進口麵包板二塊。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存櫃，可以放置實訓掛箱，還設有四個帶刹車的輪子，便於移動和固定。
三、電子技術綜合實驗台,電子技術綜合實驗設備,電子技術綜合實驗室裝置實訓項目
一）模擬電路基本技能實訓
實驗一 常用電子儀器使用練習、用萬用表
實驗二 單級放大電路
實驗三 場效應管放大器
實驗四 兩級放大電路
實驗五 負反饋放大電路
實驗六 射極跟隨器
實驗七 差動放大電路
實驗八 比例求和運算電路
實驗九 積分與微分電路
實驗十 波形發生電路
實驗十一 有源濾波器
實驗十二 電壓比較器
實驗十三 集成電路RC正弦波振蕩器
實驗十四 集成功率放大器
實驗十五 整流濾波與並聯穩壓電路
實驗十六 串聯穩壓電路
實驗十七 集成穩壓器
實驗十八 RC正弦波振蕩器
實驗十九 LC振蕩器及選頻放大器
實驗二十 電流/電壓轉換電路
實驗二十一 電壓/頻率轉換電路
實驗二十二 互補對稱功率放大器
實驗二十三 波形變換電路
實驗二十四 晶閘管實驗電路綜合性實驗
實驗二十五 函數信號發生器的組裝與調試
實驗二十六 溫度監測及控製電路
實驗二十七 用運算放大器組成萬用電表的設計與調試
二）數字電路基本技能實訓
實驗一 晶體管開關特性、限幅器與箝位器
實驗二 門電路電參數的測試
實驗三 CMOS門電路測試
實驗四 門電路邏輯功能及測試
實驗五 組合邏輯電路（半加器全加器及邏輯運算）
實驗六 觸發器（一）R-S，D，J-K
實驗七 觸發器（二） 三態輸出觸發器及鎖存器
實驗八 時序電路測試及研究
實驗九 集成計數器及寄存器
實驗十 譯碼器和數據選擇器
實驗十一 波形產生及單穩態觸發器
實驗十二 555時基電路
實驗十三 同步時序電路設計
實驗十四 四路優先判決電路
實驗十五 模數、數模轉換電路實驗
