機械製圖課程教學旨在培養學生繪圖和讀圖能力，從而達到利用圖紙工作的目的。因此，如何培養學生思維能力，解決學生從平麵圖形到立體空間過程中的思維障礙，對於製圖課至關重要。同時，信息化教育時代的來臨，機械製圖課程應充分利用信息化手段，在原有教育方式上更好地結合信息化方式，讓學生從多方向、多個角度將課堂上學到的製圖知識理解掌握再到學會如何利用，最終達到提升學習能力的目的。

一、機械製圖課程信息化教學存在的不足

首先，從教學條件層麵來看，機械製圖作為高職院校機械類專業的必修課程，在我國已經有悠久的教學曆史，並具有深厚的教學經驗。但受教學條件限製，在課上老師僅僅能夠通過自身攜帶的幾個機械部件來為同學講解，因此授課方式仍是傳統的教師示範講解方式。因機械製圖課設計機械零件眾多，學生分散在教室裏，傳統的教學方式易導致很多學生隻能看到一部分機械零件，因此學生對於某些機械零件構造存在疑點，容易耽誤下一節課的學習進程。

其次，部分機械製圖教師教學能力不足。機械製圖課堂教學的主要指揮官就是教師，其專業技能和水平直接影響教育水平。在教學中，部分機械製圖教師信息技術水平不高，認為課件製作和教案整合需要花費大量時間和精力，因此缺乏信息化機械製圖教學的動力，機械製圖信息化教學整合存在偏差。在課程改革大背景下，隻有將機械製圖教學與信息化技術整合，才能整合教學優勢，提高教學有效性。但實際教學中存在信息化教學形式化嚴重，很多機械製圖教師還是習慣采用“一言堂”的方式，導致學生對教學信息化缺乏認知，影響信息化教學發展。

二、機械製圖信息化教學應用方案

（一）借助信息化技術合理組合教學內容

機械製圖教學中，教師應對教學各個環節合理進行安排，確保教學方案有效實施。比如通過課前提出信息化預習方案，讓學生利用信息手段獲取下節課要學習的知識，課上借助信息化教學的方法，充分利用信息技術輔助課堂的優勢，將平麵問題與立體問題進行轉換，利用多媒體技術將問題以立體空間的形式演示出來，以解決線與麵之間的關係，在滲透轉換思想基礎上可以采用信息技術展現出更直白的關係。課後通過采用信息化技術構建立體三視圖，穩步提升學生認知，不斷夯實基礎。通過借助信息化技術合理組合教學內容，使學生在潛移默化中逐步提升邏輯思維能力，最終提升機械製圖課程教學質量。

同時教師可以在機械製圖專業學習過程中對手機等設備加以應用，利用微信、QQ等軟件平台，使學生能夠隨時隨地學習機械製圖課程內容，完成預習、複習等學習環節，學生還可以對自己感興趣的機械製圖資料進行搜集和整理。

（二）借助信息化技術獲取教學素材

高職院校機械製圖信息化教學並不是一個簡單的過程，需要教師在上課前做好充分的準備，特別是要整理出一套完整的機械製圖教學素材。但隨著機械領域的發展，教材上內容大部分早已跟不上時代變化，這就需要老師利用網絡等信息化技術搜集更多更新的製圖知識來彌補書本知識落伍這一短板。在課上對學生感興趣的知識要學會引用書籍、期刊等印刷品上原文字，並可適當介紹相關方麵書籍供學生課後自行學習。如果教師想更好地整合知識，可以用電子掃描儀掃描，然後利用光學識別軟件（OCR）將掃描的圖形轉化為文字，將文字進行重新編輯排版組成自己的教學方案展示給同學。

機械製圖課程圖片和視頻的演示對課程的幫助也是至關重要的，這就需要教師在準備素材過程中，大量搜集針對性強、適合學習的圖片和立體視頻。根據課程需求，教師可以利用圖像編輯軟件（如Windows附件中的“畫圖”）製作課堂需要的圖形，加入到教學課件當中。如果要利用書籍、報紙、期刊等印刷品上的圖片，可以借助掃描儀將需要的文件掃描為圖像文件，也可以借助數碼相機拍照得到圖像文件。如果課上要用到教學光盤中的圖形文件，可以將該文件拷貝到資源文件夾中，供課上使用。

（三）利用信息化教學提高教學效率

機械製圖課程教學中應學會使用現代化教學方法，比如利用多媒體教學可以讓學生感受到更加直觀立體的機械圖形。多媒體課件所提供的立體圖形和視頻能夠十分形象的展現出機械物品原有的樣子，教師能在三視圖空間進行轉換，更直觀地介紹各個麵之間的聯係，逐步提升學生空間立體感。比如在講解裝配圖時，使用動畫演示裝配的過程，將複雜的理論知識更直觀地展現在學生眼前，不僅能提高學生空間想象能力，而且更容易激發學生對機械製圖這門課程的學習興趣。在利用多媒體課件時更容易“突出重點、強調難點”。高職院校機械製圖教學過程中，教師課堂講解存在一些弊端，比如語言講述不能將要點、難點表達清楚。而采用信息化教學，就很容易彌補這一問題。老師在語言講解的同時利用信息化教學，配上相關的輔助標注，這樣就能使學生有清晰的認識，進而加速對機械製圖知識點的掌握。同時對一些難點反複播放，多角度解析，充分講解難點知識的要領，使同學在記憶過程中能夠突出記憶，抓住機械製圖課程中應該學習的知識點。遇到個別學生課上不能理解的問題，也可以通過課下拷貝課件讓學生自主複習鞏固。

在課堂上教師可以考慮將課堂分為理論部分和實踐部分。理論部分，教師將機械製圖模型的概述分析等製作成教材，進行講解。實踐部分，教師可以將班級內同學進行分組，對老師講解的知識點組內交換自己意見。同時在實踐過程中給同學分發模型讓大家進一步感受機械實物，能夠能很快培養同學的識圖能力。在各小組間可以設置競爭，使得教師組織教學更加容易，教學反饋更準確。

（四）利用信息化教學課後延伸教學內容

根據對機械製圖課程分析，學生在課堂上很難完全掌握老師所講的全部機械製圖工藝相關知識。課後練習對於機械類專業的同學來說，發揮著十分重要的作用。一方麵學生要想理解課堂上所講的工藝流程，就要求學生具有一定的基礎知識，另一方麵課堂上老師講授的教學內容十分有限，需要學生學會利用網絡上的信息資源。而信息化教學能使師生間、同學間更容易實現資源的共享。教師利用朋友圈或者公眾號等簡單快捷的方式，為學生發布機械製圖課程相關信息，同時學生遇到感興趣的知識也可以通過給老師留言或者私信方式向教師提出自己的想法。同時也鼓勵學生利用課餘時間進行工藝練習，工藝練習可以為下一輪課前信息發布提供豐富的信息資源。信息化教學應用於機械製圖課程實踐中，使教學無論從內容還是從方式都變得豐富多元化。

（五）利用信息化教學培養實踐創造力人才

由於高職院校主要培養的是高級技能應用人才，因此更應該注重學生的實踐操作能力。對於機械製圖課程教學而言，如何能更好地培養學生空間想象力，是本門課程的主要任務。而通過實踐操作則是最有效的方法。當學生對具體機械零部件有深刻印象時，頭腦中才能形成對零部件的立體認知感。從心理學理論來說，學生在動手製作模型過程中會對大腦產生直觀的刺激，不僅能激起學生的學習興趣，還能使學生對模型有更直觀更立體感受。學生練習的內容可以是多種多樣的，既可以對各個部件進行組裝，也可以對整體組合進行拆卸，無論采用哪種方法，都能為機械製圖課程的學習打下良好的思維基礎。傳統的練習材料，大部分是紙板或者塑料拚塊，學生操作的模型和參考的樣品都十分有限。而利用信息化教學方式，學生可以利用電腦構造更全麵的模型，同時也可以將自己創造的模型通過網絡發送給老師，有利於激發同學自主創造能力。
三、實訓設備的推薦及介紹

MY-42B機械工程製圖陳列櫃

一、機械工程製圖陳列櫃是高職高專機械類專業學生必修的一門專業技術基礎課，是培養學生正確識讀和繪製機械圖樣，增強學生工程基礎能力，實踐性較強的陳列櫃設備。以培養學生識讀和繪製工程圖樣能力為核心，在理論知識適度的基礎上，突出實踐教學環節。同時，借助於計算機圖形學技術和多媒體技術，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。陳列櫃共分十個櫃和一個電腦控製台，利用機械工程製圖仿真軟件進行多媒體演示，由PC機電腦控製順序或任選播放動畫圖像演示模型功能。
二、機械工程製圖陳列櫃主要特點：
1、配置：機械工程製圖仿真軟件(包含121件動畫)、硬件各一套；P4電腦主機1台，17寸顯示器1台。
2、控製軟件：采用红桃视频app陳列櫃專用播放軟件，實現圖像演示動作，采用多種播放方案（如前進、後退、停止、步進、循環等）；也可實現任選和順序動作。
3、控製方式：采用鼠標和電腦遙控器控製。
4、外形尺寸：1250×430×1780mm，陳列櫃上下櫃整體采用彩色塑鋼製作，造型美觀，堅固耐用。

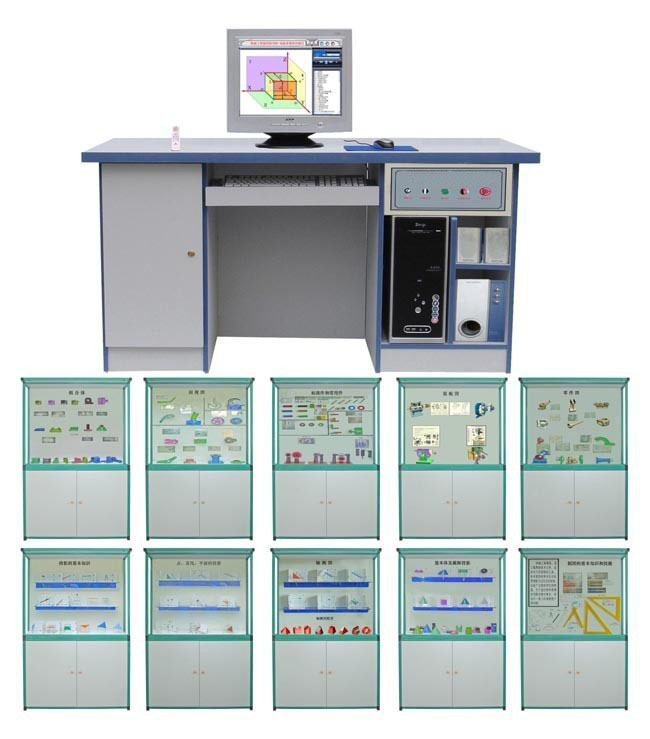

三、機械工程製圖陳列櫃參考圖：

四、陳列櫃內容如下：

序號與名稱	陳列櫃內容	演示文稿內容
第一櫃製圖基本知識和技能	前言：1、尺寸標注；2、幅麵；3、圖線；4、字體；5、線段與線框的意義；6、標題欄格式；7、圓錐、小圓錐、圓形量角器、鉛筆、橡皮擦、450三角板（二種）、600三角板（二種）、曲線板、多孔模板、丁字尺等。(丁字尺的使用；鉛筆的使用；圓錐的使用方法；分錐的使用方法；曲線板的使用方法；丁字尺和和三角板組合使用方法等由多媒體軟件講解演示)	本套陳列櫃采用121件動畫圖象配合陳列櫃上的內容在電腦上演示各種模型特點，如製圖工具的使用、投影產生過程、投影作圖步驟、裝配功能等、生動形象。
第二櫃投影的基本知識	1、投影的全等性；2、投影的積聚性；3、投影的類似性；4、斜投影法；5、正投影法；6、中心投影法；7、三麵投影體係；8、三麵投影圖；9、投影圖的形成；10、三視圖的形成；
第三櫃點、直線、平麵的投影	1、點的三麵的投影；2、兩點的相對位置；3、重影點投影；4、一般位置直線的投影；5、直線與點的相對位置投影；6、兩直線相交投影；7、兩直線交叉投影；8、兩直線平行投影；9、平麵的投影(5種)；10、判斷兩直線是否平行投影；
第四櫃基本體及截斷投影	1、棱柱的三麵視圖；2、棱錐的三麵視圖；3、圓柱的三麵視圖；4、圓錐的三麵視圖；5、圓球的三麵視圖；6、圓柱切口開槽後的三視圖；7、正六棱柱開槽後的三視圖；8、正三棱錐的截斷作圖步驟；9、圓錐被正垂麵截斷作圖步驟；10、圓柱被正垂麵截斷的作圖步驟；11、切口圓錐台作圖步驟；12、圓錐的未截交線(5種)；13、曲麵的截交(3種)；
第五櫃軸測圖	1、切口圓柱體正等測圖的畫法；2、用疊加法畫正等軸測圖；3、圓角的正等軸測圖的畫法；4、圓台的正等軸測圖的畫法；5、圓柱的正等測圖；6、畫三棱錐的正等測圖；7、用切割法畫形體的正等軸測圖；8、求開槽圓柱的正等軸測圖作圖步驟；9、求形體的斜二測圖作圖步驟；10、求切割體的正等軸測圖作圖步驟；11、平麵體正等軸測模型(2件)；12、回轉體正等測模型(2件)；13、正二測立體模型(4件)；
第六櫃組合體	1、表麵平齊與不平齊的組合體(2種)；2、表麵相交與相切的組合體；3、疊加式組合體；4、兩圓柱正交的3種形式；5、求圓錐與半球的相慣線；6、求兩圓柱的相慣線；7、完成組合體相慣線的正麵和水平投影；8、組合形體投影圖的作圖步驟；9、切割式組合體；10、相貫線變化的趨勢(圓柱與圓柱相交4種)；11、相貫線特殊情況(圓柱圓錐相交2種)；12、相貫線特殊情況(圓柱軸線3種)；13、相貫線特殊情況(回轉體相交4種)；14、組合體讀圖；
第七櫃剖視圖	1、剖視的形成；2、斜視圖的畫法；3、半剖視；4、全剖視圖；5、斜剖視圖；6、局部視圖；7、平麵的簡化畫法(3件)；8、局部剖視圖的特殊畫法（3件）；9、旋轉剖視圖；10、重合斷麵圖；11、軸斷麵圖；12、移出斷麵簡化畫法；13、階梯剖；14、半剖；15、局部剖；16、旋轉剖；
第八櫃標準件和常用件	1、外螺紋的畫法；2、內螺紋的畫法；3、螺距與導程(2件)；4、車螺紋；5、旋向(2件)；6、雙頭螺柱聯接；7、沉頭螺釘連接；8、螺栓連接；9、螺紋連接件；10、齒輪各部分的名稱和尺寸關係；11、單個圓柱螺旋壓縮彈簧的畫法；12、正齒輪傳動；13、圓錐齒輪傳動；14、蝸輪蝸杆傳動；15、鍵軸配合；16、開口銷的應用；17、圓錐銷的應用；18、軸承；
第九櫃零件圖	1、板蓋類零件；2、蝸輪箱a；3、蝸輪箱b；4、蝸輪箱體；5、閥體；6、套筒；7、箱體；8、端蓋；9、減速箱體；10、夾具體；11、支架；12、拔叉；13、槽配合；14、6方軸；15、主軸；16、軸；
第十櫃裝配圖	1、齒輪油泵；2、液壓氣缸；3、頂尖座；4、手壓滑油泵。
