2022-08-29 10:06高職實踐教學模式是高等職業教育的核心內涵，它決定了高等職業教育是以社會和企業需要為原則，決定了我們高職教育人才培養目標的實現。本研究是目前高職教育急需解決的問題，是高職電梯工程技術專業人才培養實踐教學模式的研究。以電梯企業需求為出發點，可以把學生的專業職業技能培養與電梯企業的運作有機結合起來；能使學生成為操作的主體，又為學習的主體，在做中學，在學中做，有利於他們的協調發展；發揮校企人才共育、過程共管、成果共享、責任共擔的緊密型合作辦學，合作企業深度參與人才培養的重要作用；能為高職院校的電梯專業探索一條更切合企業和社會需求的人才培養模式。
一、模塊化教學的內涵及意義
1.模塊的內涵
闡述的是根據特定主題或內容的教學活動的結合，或者一個教學模塊是教學內容及時間上自成一個整體、要學分、可檢測、是有內容的教學單元，它可以根據不同教學活動結合而成。模塊化技能教學的含義是以係統論為指導，以學生要掌握的技能訓練為核心而建立起來的，打破了傳統的教學模式，更加強調以學生為中心，也更加強調知識為技能服務，全力讓學生在最短的時間內學到全麵的技能。
2.模塊化技能教學的意義
促使教育方式公開化和靈活化，滿足高校及學生日益增長的對靈活性的需求，以及實現教學組織更高的透明化及有效性。使高職學生主動探索與討論，並在探索與討論的過程中學會思考，並解決問題，學會自主學習，增強信心，從而更好地提高和掌握電梯技能。
二、模塊化教學在電梯技能實踐實訓中的應用
1.教學中合理模塊分類
（1）安裝模塊
安裝模塊主要有電梯樣板架安裝、導軌安裝、地坎安裝、層門安裝、曳引機安裝、限速器安裝、轎廂安裝、鋼絲繩安裝、緩衝器安裝、控製櫃安裝等模塊。依據電梯理論的基礎，應用操作為前提，集中實訓教學是該模塊的主要教學方式。
（2）維保模塊
維保模塊包括電梯困人與急救模塊、製動器維保、門係統維保、曳引機維保、控製櫃維保、電梯機房維保、井道維保、地坑維保、層站與轎廂維保及保養後恢複模塊等，同時還有分半月保養模塊、月保養模塊、季度保養模塊、年保養模塊。主要采取的教學方法是集中講授和學生自主練習；
（3）行業技能模塊
實踐教學的內容是根據企業的需要，結合企業崗位特點，實踐教學方式采取講授和實訓指導緊密相結合的模式。
2.明確電梯技能實訓教學任務
模塊化實踐教學過程和內容的主線都是教學任務，因而具體的實訓項目的選擇很重要。在電梯技能實訓實踐教學中，應該以教學任務為中心，把知識點與技能要點在具體設計項目模塊中循序漸進地好好安排。教學是根據教學內容，對工程小模塊分階段地進行選擇，使學生在實踐中既能提高技能又能調動自己的主觀能動性，更好地培養邏輯思維，提高創新能力、團隊協作能力和解決問題的能力。注重過程培養，嚴格考核，給予學生正確的評價，與電梯T1/T2證內容結合。
3.注重模塊化教學環節
我院與迅達電梯企業、通力電梯、康力電梯的合作，在與塔庫米電梯公司進行深入的研究，把電梯按照企業的要求，把電梯教學內容進行模塊化的劃分，分成安裝模塊與維保模塊，具體分成了24大模塊，165個小模塊。
模塊化教學的實施過程：首先是進行學情分析，對班集體進行大概的了解與分析，掌握他們的學習情況及基礎，挑選出實施過程中的組長。合理搭配，讓那些學習主觀能動性比較強的學生帶領那些能動性差的學生，使得課堂氣氛非常和諧與有條理，實訓效果明顯提高。
（1）劃分小組
根據班級人數來定，一般小組人數以3～7人為宜，每組要推薦一個組長。組長要有很好的管理能力，同時也是學習比較認真的同學，是無論做什麽實訓項目都比較積極的同學。老師要對學生的學習情況深入的研究，例如對學生的思想動態、學科的成績、性格方麵、愛好方麵以及認識的朋友等等，都要做到心裏清楚，一般采取互補的組隊方式，學習成績好的同學與學習成績差的同學相互搭配，不同結構的學生相互組隊，可以取長補短，互相借鑒，有利於成績差的學生努力跟上學習的步伐，組與組之間要相對的平衡，組與組的同學要相互學習，也要相互競爭。
（2）布置任務
教師要設計模塊化實訓項目的任務，在智慧職教或者世界大學城上布置好任務，同時要詳細地講清楚任務的內容以及任務所以達到的效果，充分調動學習的興趣。學生拿到任務後，先要進行思考，然後學習書本上相關的內容，提前預習好，也可以在教師的智慧職教的平台上看課件、視頻、動畫等等資源。學生便會願意去完成任務。實訓實踐項目的任務要緊扣教學目的，把技能與知識、方法與過程、價值觀與情感三個方麵的目標融入任務中，使任務有利於學生的發展，要考慮到學生的興趣愛好，確定相應的項目任務。
（3）學生任務實施過程教師向學生講明要完成的任務，分配好任務後，學生根據預習的好的思路進行，教師是教學組織者，還要讓學生知道怎樣完成好任務，指導學生想辦法、查資料、看視頻，特別是對理解能力比較差的學生還要耐心的引導，使班上每個同學能順利完成項目。在這個階段，教師是學生的夥伴，也是導航者，學生在親切和諧的氛圍下進行知識與技能的領悟。
（4）電梯安裝與維保實踐教學過程
需要有一套很完善的考核評價體係，學生要根據知識點，明確實訓階段性技能目標，同時還要有利於提高實踐教學的成效，對學生掌握實踐知識的程度與電梯操作技能做出考核與評價。目前，電梯實訓課程的綜合成績采用四種形式進行：一是過程考核，學生在實踐實訓中的表現，依據出勤及操作熟練度等，權重占15%。二是階段考核，理解理論知識點，在實訓過程中，對單個項目進行強化訓練，也是進行階段性的考核，檢查學生對實踐項目的掌握程度，權重占30%。三是成果考核，通過學生對電梯安裝模塊、電梯維保項目等結果的確定，按照企業與國標的標準檢驗學生掌握實踐項目的情況，權重占35%。四是實訓報告，依據學生對實訓的總結與評價，權重占20%。綜合四項對學生總成績加權評分。
三、電梯專業實訓設備的推薦及介紹
(MY-513D)
(MY-513D1)

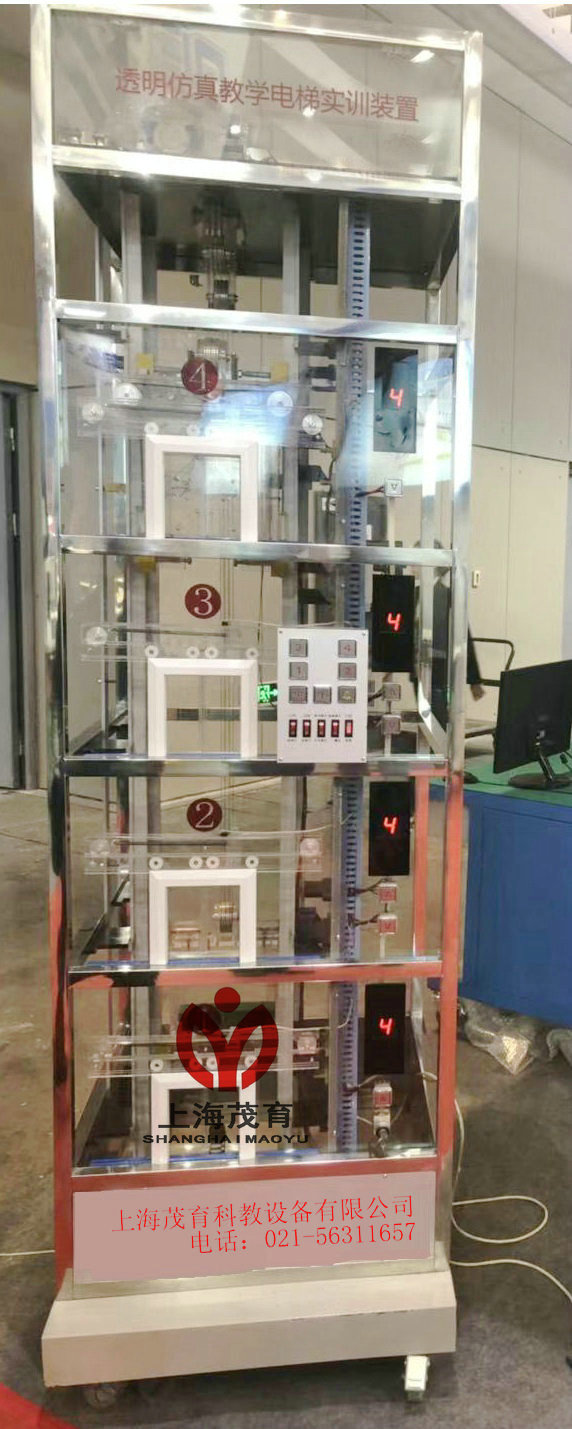

四層透明教學電梯模型是根據最常見的升降式電梯結構，采用透明有機材料製成，其結構與實際電梯完全相同，且幾乎具備實際電梯的全部功能。事實上可以把它看作是小型化了的電梯。由於其幾乎所有部件均是采用透明有機材料，因此便於觀察、了解整個電梯結構。同時，電梯運行過程中的每個動作也一目了然，還可以反複實際動手操作。使學生能夠更直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。因而特別適合於教學。
四層透明教學電梯模型的電氣控製係統采用可編程控製器(三菱)進行智能控製和變頻(VVVF)調壓調速調頻驅動，其部件結構組成，工作原理功能與實際電梯完全一樣，並具有安全鉗限速器，超速安全保護係統。電梯模型、教學電梯模型為了便於教學，電梯模型大部分部件均是采用透明有機材料製成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反複實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。
三、電梯專業實訓設備的推薦及介紹

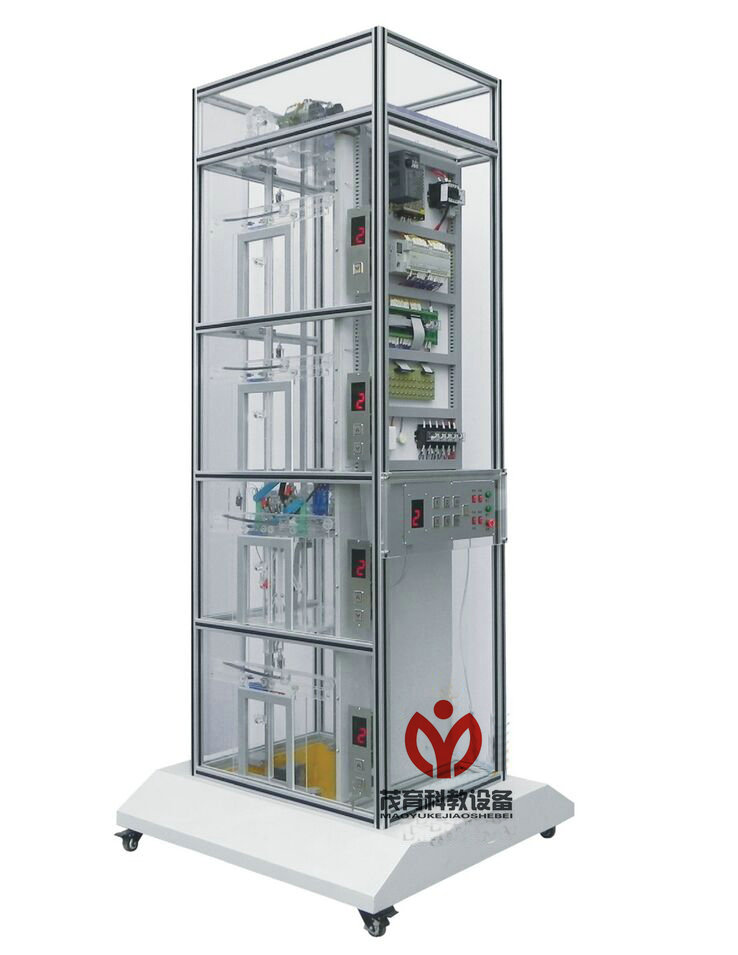

MY-513D四層透明教學電梯模型
(MY-513D)
(MY-513D1)
四層透明教學電梯模型的電氣控製係統采用可編程控製器(三菱)進行智能控製和變頻(VVVF)調壓調速調頻驅動，其部件結構組成，工作原理功能與實際電梯完全一樣，並具有安全鉗限速器，超速安全保護係統。電梯模型、教學電梯模型為了便於教學，電梯模型大部分部件均是采用透明有機材料製成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反複實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。
二、四層透明教學電梯模型的基本結構：
1. 機房部分：
包括曳引機、製動器、限速器、曳引 輪、導向輪或複繞輪、手動盤車輪、控製櫃、電源開關、轎廂照明開關、井道照明開關。
2. 進道部分：
轎廂、轎廂導軌、對重導軌、對重架、 緩衝器、限位開關、極限開關、控製電纜、承行電纜線、限速器鋼絲繩張緊裝
3. 轎廂部分：
轎廂、安全鉗、導靴、自動開關門機、 平層裝置、操縱箱、轎廂內指令按鈕、 指層燈、轎廂照明、轎廂內檢修盒及轎 門組合而成。
4. 層門部件：
廳門、召喚按鈕箱、樓層顯示器、門機 械鎖、 電氣聯鎖裝置。
三、電梯的基本功能：
A. 超速安全保護係統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸杆合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急製動，通過安全鋼索及連杆機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩衝裝置
緩衝器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或衝頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩衝器，由緩衝器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
C. 上、下限位開關：
在電梯井道的上、下端部安裝此開關，並且安裝在上、下極限開關之內，起目的在於保護較箱不超出此範圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在於此開關不會掉電。
D. 廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉後，門鎖的機械鎖鉤齧合，此時電梯才能啟動運行。
E. 層門連鎖開關：
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
F. 終端極限開關安全保護係統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生衝頂或蹲底時，終端極限開關動作，發出報警信號並切斷控製電路，使轎廂停止運行。
四、四層透明教學電梯模型主要技術參數：
包括曳引機、製動器、限速器、曳引 輪、導向輪或複繞輪、手動盤車輪、控製櫃、電源開關、轎廂照明開關、井道照明開關。
2. 進道部分：
轎廂、轎廂導軌、對重導軌、對重架、 緩衝器、限位開關、極限開關、控製電纜、承行電纜線、限速器鋼絲繩張緊裝
3. 轎廂部分：
轎廂、安全鉗、導靴、自動開關門機、 平層裝置、操縱箱、轎廂內指令按鈕、 指層燈、轎廂照明、轎廂內檢修盒及轎 門組合而成。
4. 層門部件：
廳門、召喚按鈕箱、樓層顯示器、門機 械鎖、 電氣聯鎖裝置。
三、電梯的基本功能：
A. 超速安全保護係統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸杆合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急製動，通過安全鋼索及連杆機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩衝裝置
緩衝器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或衝頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩衝器，由緩衝器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
C. 上、下限位開關：
在電梯井道的上、下端部安裝此開關，並且安裝在上、下極限開關之內，起目的在於保護較箱不超出此範圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在於此開關不會掉電。
D. 廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉後，門鎖的機械鎖鉤齧合，此時電梯才能啟動運行。
E. 層門連鎖開關：
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
F. 終端極限開關安全保護係統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生衝頂或蹲底時，終端極限開關動作，發出報警信號並切斷控製電路，使轎廂停止運行。
四、四層透明教學電梯模型主要技術參數：
1. 輸入電壓：AC 220±7% 50HZ
2. 外型尺寸：寬1000mm×深900mm×高2200mm
3. 層站形式：客梯(四層四站四門)
4. 控製方式：可編程控製器(PLC)調壓調速調頻(VVVF)集選控製。
5. 結構形式：四層站
6. 可編程控製器（PLC）：
型 號：鬆下AFPX-60R-F
輸入電壓：AC 220V 50HZ
輸入輸出點數：60點
輸出方式：繼電器輸出
7. 變頻調速器：
型 號：三菱FR-D720S-0.4
輸入電壓：AC 220V 60HZ
額定電流：2.5A
功 率：0.4KW
8. 曳引機：
速比：30 ：1
模數：1.5（蝸輪減速器）
9. 拖動電機：
型號：JW5622
電壓：AC 220V 50HZ
功率：180W
轉速：2800r/min
10、電梯外框材料：采用工業不鏽鋼
11、電梯底部裝有萬向輪方便移動
五、四層透明教學電梯模型實訓項目：
2. 外型尺寸：寬1000mm×深900mm×高2200mm
3. 層站形式：客梯(四層四站四門)
4. 控製方式：可編程控製器(PLC)調壓調速調頻(VVVF)集選控製。
5. 結構形式：四層站
6. 可編程控製器（PLC）：
型 號：鬆下AFPX-60R-F
輸入電壓：AC 220V 50HZ
輸入輸出點數：60點
輸出方式：繼電器輸出
7. 變頻調速器：
型 號：三菱FR-D720S-0.4
輸入電壓：AC 220V 60HZ
額定電流：2.5A
功 率：0.4KW
8. 曳引機：
速比：30 ：1
模數：1.5（蝸輪減速器）
9. 拖動電機：
型號：JW5622
電壓：AC 220V 50HZ
功率：180W
轉速：2800r/min
10、電梯外框材料：采用工業不鏽鋼
11、電梯底部裝有萬向輪方便移動
五、四層透明教學電梯模型實訓項目：
1、電梯電器元件的認識
2、電梯盤麵布置實訓
3、電器安裝實訓
4、電氣原理設計實訓
5、電氣布線實訓
6、轎內呼梯選層實訓
7、轎外呼梯實訓
8、電梯加速與減速的速度控製實訓
9、電梯平層控製的實訓
10、轎廂內開門、關門控製實訓
11、橋內檢修實訓
12、終端限位保護裝置實訓
13、信號指示係統實訓
14、轎廂照明控製實訓
15、電梯控製係統實訓
16、電梯控製程序編寫實訓
17、電梯程序運行與調試實訓
18、電梯閉環控製實訓
19、層樓顯示實訓
20、BCD碼實訓
21、層樓顯示實訓
22、獨立運行實訓
23、主層停靠實訓
24、高峰控製實訓
25、閑時控製實訓
26、電機抱閘調整實訓
27、編碼器安裝實訓
28、編碼器與變頻器連接實訓
2、電梯盤麵布置實訓
3、電器安裝實訓
4、電氣原理設計實訓
5、電氣布線實訓
6、轎內呼梯選層實訓
7、轎外呼梯實訓
8、電梯加速與減速的速度控製實訓
9、電梯平層控製的實訓
10、轎廂內開門、關門控製實訓
11、橋內檢修實訓
12、終端限位保護裝置實訓
13、信號指示係統實訓
14、轎廂照明控製實訓
15、電梯控製係統實訓
16、電梯控製程序編寫實訓
17、電梯程序運行與調試實訓
18、電梯閉環控製實訓
19、層樓顯示實訓
20、BCD碼實訓
21、層樓顯示實訓
22、獨立運行實訓
23、主層停靠實訓
24、高峰控製實訓
25、閑時控製實訓
26、電機抱閘調整實訓
27、編碼器安裝實訓
28、編碼器與變頻器連接實訓
