檢測技術實訓室,傳感器技術實訓台,檢測與轉換技術實訓台

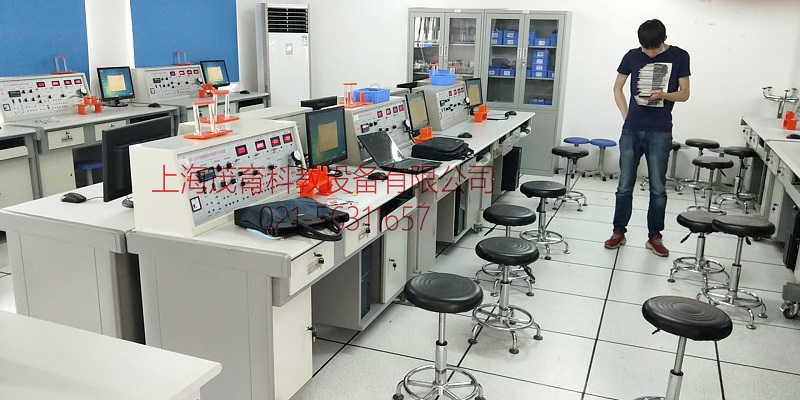

2022-08-29 10:26檢測技術實訓室擁有測高儀、偏擺儀、杠杆齒輪比較儀、自準直儀、合象水平儀、檢測台及配套的常用計量器具，並可以進行常用計量器具檢定和維修，本實訓室承擔機械類專業技能訓練中檢測技術模塊的教學工作，為大學生創新活動、實訓教學、科研、技能競賽等提供服務，麵向學生開放。
一、檢測技術實訓室,傳感器技術實訓台,檢測與轉換技術實訓台主要的教學內容有：
1．常用計量器具術語和分類；
2．遊標類計量器具檢測技術應用；
3．遊標類計量器具的檢定與維修；
4．測微類計量器具檢測技術應用；
5．測微類計量器具的檢定與維修；
6．表類計量器具檢測技術應用；
7．表類計量器具的檢定與維修；
8．螺紋檢驗與測量；
9．角度、錐度的測量；
10．量塊及長度尺寸的測量；
11．表麵粗糙度的檢驗與測量；
12．齒輪測量；
13．平台檢測；
14．形位公差的分析與測量方法；
15．典型工件的測量；
16．檢測方案的書寫；
17．計量器具選擇原則。

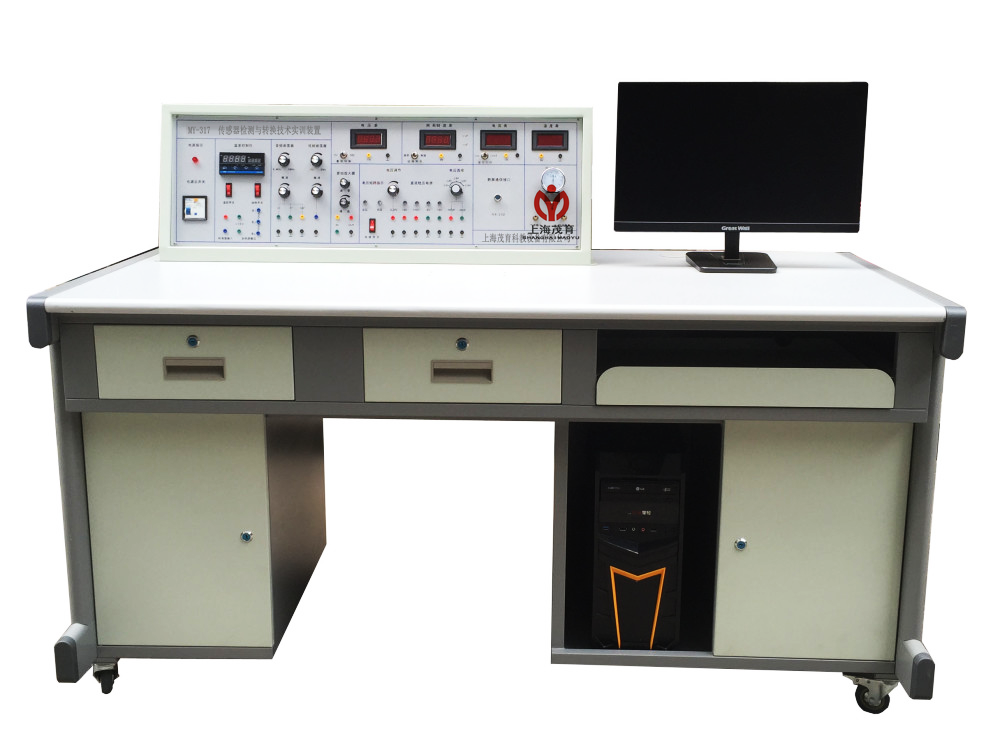

二、檢測技術實訓室,傳感器技術實訓台,檢測與轉換技術實訓台實驗室配置的主要設備：MY-317L傳感器與檢測技術實驗台
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓係數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗台規格外形尺寸：1600×750×1100mm
二）主控台功能：
1、實驗台提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓範圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四隻數碼管，2隻發光管組成，輸入阻抗100KΩ，精度1%。頻率測量範圍1-9999 Hz，轉速測量範圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控製PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控製範圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調範圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
三）數據采集卡及處理軟件：
數據采集采用ARM係統，上位機三大數據傳輸方式:USB,WIFI,以太網。模式可使用上位機軟件相互切換。Usb為有線近程接入方式，wifi及以太網可通過上位機遠程配置和接入，內置出廠設置按鈕。數據采集方式為單步采集及連續采集方式，分辨率由1/4096，采樣周期1K，采樣速度可選擇，軟件可配置。量程自動切換。提供的處理軟件有良好的計算機界麵，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
四）傳感器種類及技術指標：（參考值）
| 序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
| 1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
| 2 | 霍爾式傳感器 | ≥ 2mm | 0.1% | |
| 3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 1.3% |
| 4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 3% |
| 5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
| 6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 1mm | ± 3% |
| 7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-100℃ | ± 2% |
| 8 | 磁電式傳感器 | 0 .5V/m | ||
| 9 | 壓電式加速度傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
| 10 | 光纖式傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
| 11 | 壓力傳感器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
| 12 | 超聲波傳感器模塊 | 超聲波傳感器 | 20-60cm | 1cm |
| 13 | 傳感器 | 霍爾式測速傳感器 | 0-2400轉/分 | ± 1.5% |
| 14 | 傳感器 | 渦流測速傳感器 | 0-2400轉/分 | ≤ 1.5% |
| 15 | 傳感器 | 磁電測轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
| 16 | 傳感器 | 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
1、 傳感器外殼采用進口透明有機玻璃與硬聚氯製做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、本實訓裝置由主控台、傳感器、實驗模塊、位移台架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌櫃存放實驗模塊，抽屜存放各種傳感器。
五）實驗內容如下： （帶*為實驗為思考實驗）
| 實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
| 實驗二 | 電阻式傳感器的半橋性能實驗 |
| 實驗三 | 電阻式傳感器的全橋性能實驗 |
| 實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
| 實驗五 | 電阻式傳感器的振動實驗* |
| 實驗六 | 電阻式傳感器的電子秤實驗* |
| 實驗七 | 變麵積式電容傳感器特性實驗 |
| 實驗八 | 差動式電容傳感器特性實驗 |
| 實驗九 | 電容傳感器的振動實驗* |
| 實驗十 | 電容傳感器的電子秤實驗* |
| 實驗十一 | 差動變壓器的特性實驗 |
| 實驗十二 | 自感式差動變壓器的特性實驗 |
| 實驗十三 | 差動變壓器的性能實驗 |
| 實驗十四 | 激勵頻率對差動變壓器特性的影響 |
| 實驗十五 | 差動變壓器的振動實驗* |
| 實驗十六 | 差動變壓器的電子秤實驗* |
| 實驗十七 | 光電式傳感器的轉速測量實驗 |
| 實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
| 實驗十九 | 接近式霍爾傳感器實驗 |
| 實驗二十 | 霍爾傳感器的轉速測量實驗 |
| 實驗二十一 | 霍爾傳感器的振動測量實驗 |
| 實驗二十二 | 渦流傳感器的位移特性實驗 |
| 實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
| 實驗二十四 | 渦流式傳感器的振動實驗 |
| 實驗二十五 | 渦流式傳感器的轉速測量實驗 |
| 實驗二十六 | 溫度傳感器及溫度控製實驗（AD590） |
| 實驗二十七 | 磁電式傳感器的特性實驗 |
| 實驗二十八 | 磁電式傳感器的轉速測量實驗 |
| 實驗二十九 | 磁電式傳感器的應用實驗* |
| 實驗三十 | 壓電加速度式傳感器的特性實驗 |
| 實驗三十一 | 光纖傳感器的位移特性實驗 |
| 實驗三十二 | 光纖傳感器的振動實驗 |
| 實驗三十三 | 光纖傳感器的轉速測量實驗 |
| 實驗三十四 | 壓阻式壓力傳感器的特性實驗 |
| 實驗三十五 | 壓阻式壓力傳感器的差壓測量實驗* |
| 實驗三十六 | 超聲波傳感器的位移特性實驗 |
| 實驗三十七 | 超聲波傳感器的應用實驗 |
通過檢測技術實訓教學的訓練使學生掌握規範的常用計量器具使用方法，並能夠對根據零件公差等級選擇計量器具，能夠根據零件正確的書寫檢測方案，使學生開拓思維，提高動手能力，提高工程實踐能力。
