2022-08-29 10:30智能樓宇實訓室擁有樓宇自動化綜合實訓平台、變頻恒壓供水實訓係統、消防噴淋實訓係統，包含樓宇自動化係統、防盜報警係統、可視對講門禁係統、變頻恒壓供水係統、視頻監控係統、三表遠程抄表係統等，可完成職業技能鑒定智能樓宇管理師工種中高級工以及技師等級水平的訓練與鑒定工作。
目前承擔職業技能拓展訓練課程的智能樓宇模塊訓練。並向學生開放。
一、智能樓宇實訓室,智能樓宇實訓室建設方案,智能樓宇實訓設備主要的實訓內容有：
1．防盜報警係統實訓；
2．555電路調試實訓；
3．可視對講門禁係統實訓；
4．變頻恒壓供水係統實訓；
5．視頻監控係統實訓；
6．三表遠程抄表係統實訓；
7．係統集成實訓。
二、智能樓宇實訓室,智能樓宇實訓室建設方案,智能樓宇實訓設備實驗室主要的配置設備：

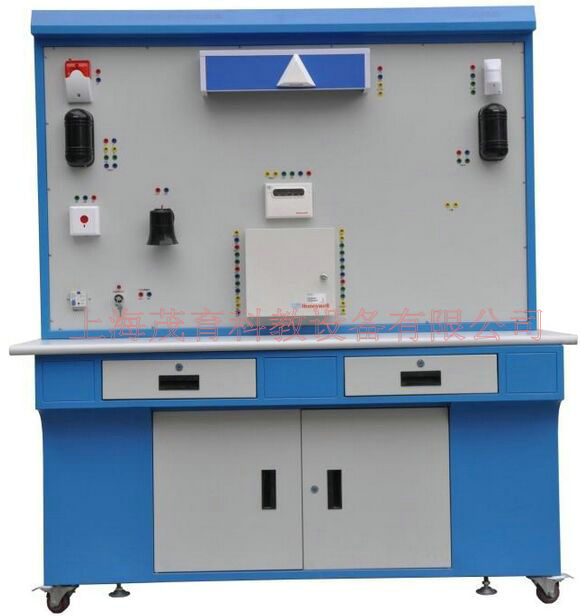

A、MY-62網絡型防盜報警實驗實訓裝置
本裝置能進行各種防盜報警係統聯動操作演示、報警主機鍵盤的基本操作、鍵盤操作指令的使用方法、各權限密碼設置的編程與驗證、防區連接與控製的編程、防區開關、響鈴及軟防區的編程、防破壞功能的驗證、布防後延時的設置、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓。並可與安防係列中的其它設備聯網進行各種綜合實訓。
二）技術指標：
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜300W
3、外型尺寸：150×70×180cm3
4、安全保護：具有漏電自動保護裝置
三）實訓項目：
實訓項目一：防盜報警主機安裝操作
實訓項目二：防盜報警主機設置操作
實訓項目三：編程鍵盤管理操作
實訓項目四：編程鍵盤設置操作
實訓項目五：各設備間接線操作
實訓項目六：各相關參數設置實訓項目
實訓項目七：線路故障的判斷與處理
實訓項目八：設備故障的判斷與處理
實訓項目九：設計並安裝一個簡易應用係統
B、MYLYJD-4 樓宇智能安防布線實訓係統（工程型）
本係統是為中等職業學校、職業教育培訓機構研製的樓宇智能安防布線實訓考核設備，係統根據智能樓宇工程中安防布線係統的特點，針對對講門禁、室內安防、周邊防範、視頻監控、巡更等係統的安裝、布線與調試進行設計，強化學生對安防布線係統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
係統以建築模型為結構基礎，包括智能大樓（小區）和管理中心兩部分，智能大樓（小區）可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此係統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二）結構與組成：
本裝置采用模塊化設計，由建築模型、對講門禁子係統、室內安防子係統、周邊防範子係統、視頻監控子係統、巡更子係統等組成。
建築模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建築模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁係統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控櫃等典型管理設備。
在智能大樓（小區）內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防範功能。
在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩台監視器，其中一台為17寸液晶監視器，另一台為19寸液晶顯示器。
係統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現係統連接。
三）技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.0kVA
4、外型尺寸：3120mm×1580mm×2310mm
5、安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四）實訓項目
1、智能建築安防布線的實施
2、對講門禁係統安裝、接線與調試
3、室內安防與周界防範係統安裝、接線與調試
4、視頻監控係統安裝、接線與調試
5、巡更係統安裝與調試係統運行維護

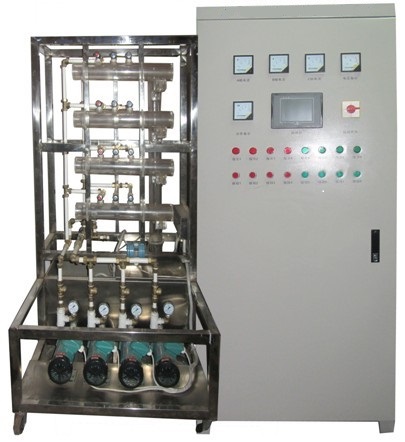

C、MYLYBP-1 變頻恒壓供水係統實訓裝置
變頻恒壓供水係統實訓裝置集PLC、變頻調速、過程控製、工程組態技術於一體。它由六層住宅消防、生活供水係統（實物模型），控製平台兩大部分組成，包含了可編程控製器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。控製平台采用PLC+變頻器的開放式控製結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平台。它是一款適合於大學及中、高職院校電氣自動化、樓宇自動化、建築電氣、智能建築等專業的綜合型實訓設備。
二）係統特點：
1、控製平台采用PLC+變頻器的開放式控製結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控製方案，靈活性強。
2、控製平台有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控製等多重保護機製。
3、控製係統能模擬真實的給水係統，有自動控製和手動控製兩種控製方式，當自動控製失效時，係統由手動控製方式運行。
4、控製對象全部使用不鏽鋼和有機玻璃器件，保證不生鏽、不易老化；模擬六層大樓給水係統，具有有生活水係統和消防水係統兩種水路模型；動力係統由四台水泵構成，其中兩台常規變頻循環泵，一台休眠小泵，一台消防泵，能夠模擬常規生活供水係統、消防供水係統和夜間小流量供水係統，能夠生動模擬大樓給排水係統的典型結構。
三）技術參數：
1、輸入電源：三相四線～380V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜5kVA
4、外形尺寸：控製對象模型1200mm×805mm×1590mm，控製櫃800mm×600mm×2000mm
5、安全保護：具有漏電自動保護裝置
四）實訓項目：
1、控製屏結構認識與調試
2、單泵控製變頻恒壓供水
3、雙泵切換變頻恒壓供水
4、生活水係統靜態壓力控製
5、生活水係統動態壓力控製
6、生活水係統的分時控製
7、夜間休眠模式下的供水
8、消防狀態控製
9、綜合控製係統
五）基本配置：
1、電源控製櫃（標準機櫃）
(1)交流電源（帶有過流保護）：單相交流電 220V 50Hz
三相交流電 380V 50Hz
(2)三相電源指示燈
(3)三相電源指示儀表
2、PLC
PLC采用歐姆龍CP係列控製器，采用HostLink通訊協議，提供了PLC開發環境，可以讓學生自行設計控製方案。
(1)生活供水管網的恒壓供水
(2)可實現以天為周期的定時控製壓力控製，以適應供水壓力變化的需求
(3)夜間可啟動休眠小泵運行實現最大限度節能，實現小流量下的生活供水
(4)火警狀態，可自動啟動消防泵，完成消防模式下的恒壓供水
(5)可實現帶上位機係統的PID控製
3、手動控製裝置
控製係統采用手動控製和自動控製兩種控製方式，手動控製器在實際工程應用中具有十分的重要性，在該裝置當中加入該裝置具有如下作用：
(1)在自動控製器失效的狀態下，手動控製係統可以保證係統的可靠運行
(2)在係統投入自動控製前，可用手動控製器檢驗動力線路和動力設備的運行工況，可靠保護PLC和變頻器設備
4、恒壓供水模型
供水模型全部使用不鏽鋼和有機玻璃器件，保證不生鏽、不易老化；模擬六層大樓給水係統，具有有生活水係統和消防水係統兩種水路模型；動力係統由四台水泵構成，其中兩台常規變頻循環泵，一台休眠小泵，一台消防泵，能夠模擬常規生活供水係統、消防供水係統和夜間小流量供水係統，能生動模擬大樓給排水係統的典型結構
5、監控軟件
配備監控係統軟件,可以實現對供水過程的全監控。實現控製係統的參數整定和狀態分析。提供組態軟件，可以讓學生自行設計監控界麵。
D、MY-80 遠程抄表係統實訓裝置
遠程抄表係統實訓係統是為配合職業院校樓宇專業的教學和實訓而設計開發的，並出現了三種抄表表計：一種是輸出脈衝式的表計、一種是內嵌CPU的智能式表計、另一種是直讀表。三種表各有優缺點。
本產品采用輸出脈衝式的表計做為基表，采用單片機做數據處理器，並將單片機處理後的數據傳送給公司的DDC模塊，上位機采用力控組態軟件，使學生可以自主進行上位機程序設計，更大的發揮學生的主動性。
二）技術指標
1、輸入電源：單相三線（AC 220V±10% 50Hz）
2、工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3、裝置容量：<1.2kVA
4、參考尺寸：1200mm×548mm×1300mm
A、脈衝水表：
一般采用幹簧管來實現物理量到電信號的轉換。工作原理如下：當水表內有水通過時，使水表內部的齒輪轉動，齒輪上帶有永久磁鐵，當永久磁鐵經過幹簧管的位置時，會使幹簧管導通，這樣便將水量轉換成開關信號。通過轉換電路轉換成脈衝信號。
B、脈衝燃氣表：其工作原理和水表的工作原理基本相同。
C、脈衝電表：一般采用光耦來實現轉換物理量到電信號的轉換。有電通過電表時，電表內部的主輪轉動。當轉輪上孔轉到發光管的位置時，發光管的光照到光敏三級管，三級管導通，產生脈衝信號。
三）實訓項目
實訓一：三表認識實訓
實訓二：水表抄表實訓
實訓三：電表抄表實訓
實訓四：氣表抄表實訓
實訓五：綜合抄表實訓
三、智能樓宇實訓室,智能樓宇實訓室建設方案,智能樓宇實訓設備實驗室建設的總結：
通過訓練培養學生的專業綜合素質，綜合運用所學知識和專業技能進行本專業工程設計的能力，解決本專業實際問題的能力和創新實踐能力，同時極大拓寬了學生的知識領域，使學生的知識結構更加合理，以適應社會對高技能人才的需求。
