2022-09-22 10:53可編程序控製器（也稱PC或PLC）是以微處理器為基礎，綜合了計算機自動控製和通信等技術的一種新型通用工業控製裝置，由於PLC體積小、功能強、速度快、可靠性高，又具有較大的靈活性和可擴展性，目前已被廣泛應用於鋼鐵、石油、化工、電力、建材、機械製造，汽車、輕工、交通運輸、環保以及文化娛樂等諸多領域。

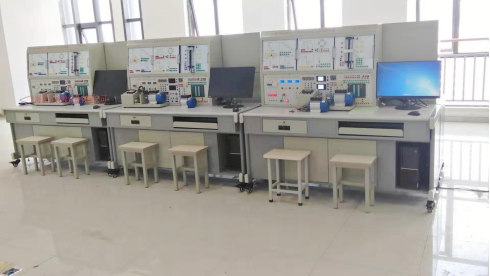

根據教育部頒布的教學大綱，PLC可編程實訓室配置有西門子可編程控製實訓裝置、包括電腦。可編程控製器主機及十種教學實訓模型。學生可根據教學模型的特點在老師的指導下自己設計梯形圖，編寫程序，編寫組態，聯機運行。從而提高學生的創新能力，職業能力，培養出真正意義的“經驗型應用技能型人才”。
一、PLC可編程實訓室麵向專業
本實訓室適用於電工專業、機電一體化技術、電氣自動化設備安裝與維修專業實訓，可用於《PLC控製電路安裝與調試》、《PLC編程技術》、《PLC應用技術》等課程的實驗實訓教學。本實訓室也適用於機電類院校、企業、下崗職工、再就業人員進行在職或崗前職業技能培訓。
二、PLC可編程實訓室承擔課程
PLC實訓室是機電一體化、電氣自動化、電子設備與運行管理等專業的專項職業能力訓練場所。服務於《PLC控製係統設計與運行》、《機床電氣與PLC》、《PLC設計》、《PLC技術與應用》《可編程控製器係統應用》《PLC技能實訓》《可編程控製器實訓》《可編程控製器原理及應用》等課程教學。
三、PLC可編程實訓室可完成的實訓項目
從簡單模塊的PLC控製開始，循序漸進地進行變頻器應用、觸摸屏使用實訓，到PLC、變頻器、觸摸屏的綜合應用實踐，使學生初步具備自動化係統的設計及維護能力。
可以開展西門子PLC、三菱PLC基礎知識教學、PLC應用實訓、變頻器應用實訓、電動機控製係統實訓的實訓，實訓項目如下：
| 序號 | 實訓項目名稱 |
| 1 | 電動機控製模塊 |
| 2 | PLC的音樂噴泉、天塔之光控製模塊 |
| 3 | PLC的十字路口、四節傳送帶控製模塊 |
| 4 | PLC的水塔水位、液體混合控製模塊 |
| 5 | PLC的運料傳送係統控製模塊 |
| 6 | PLC的機械手控製模塊 |
| 7 | PLC的自動售貨機控製模塊 |
| 8 | 變頻器應用模塊 |
| 9 | 觸摸屏應用模塊 |
| 10 | PLC、變頻器、觸摸屏的綜合應用 |
1、MY-29A 網絡型PLC可編程控製器.變頻調速及電氣控製實驗裝置
本裝置是專為目前各院校開設的《可編程控製器技術》、《可編程控製器及其應用》等課程實驗配套設計的，集PLC編程控製器、變頻控製、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控製、觸摸屏控製等）、實物與於一體，綜合性強、功能齊全，做到一機多用、資源共享、便於管理，大大節省實驗室。可完成單片機、PLC編程控製器、變頻調速技術課程的相關教學實訓。是大中院校及中職理想的實驗設備。
裝置特點：
1）裝置采用組件式結構，更換實驗模塊便捷，如需要擴展功能或開發新實驗，隻需添加實驗模塊掛箱即可，永不淘汰。
2）雙端口接線法：PLC主機與實驗模塊掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。
3）實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4）采用三菱FX1N-40mR可編程序控製器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控製係統。
5）組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6）實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控製等。
7）PLC主機的網絡教學實驗：配有RS485網絡通信（也可選擇CC-Link通信，價格另議），教師端電腦（主站）分別跟16台PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一台PLC主機（主站）跟7台PLC主機（從站）進行直接通信實驗（即進行N：N通信）。
2、MY-22A 網絡型PLC可編程控製器綜合實訓裝置
本實訓裝置（PLC+變頻+電氣控製+觸摸屏）是根據按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控製器技術》、《電氣及PLC控製技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控製技術》課程的教學與技能實訓。本裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
設備特點：
1）采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和係統性。
2）項目實訓模塊：利用目前典型的可編程控製器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控製實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
3）基於現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC進行1：N通信。從站的PLC運行控製對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意台從站PLC進行實時監控，符合工業現場控製的要求。學生獨立通過PLC完成對各種實訓對象的控製，並進行組態實時監控（1：1通信）。
4）仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。

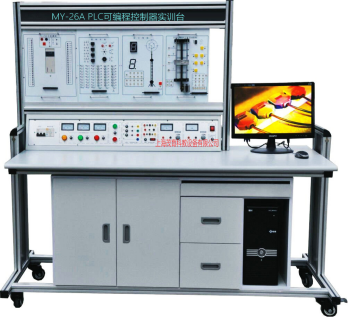

3、MY-26A PLC可編程控製器實驗裝置
本裝置是專為職業院校及中職學校開設的可編程控製器技術及其應用等課程實驗配套設計的，集PLC編程控製器及單片機控製的實驗掛箱於一體，綜合性強、功能齊全。可完成單片機、PLC編程控製器技術課程的相關教學實訓，是大中院校及中職理想的實驗設備。
裝置特點
1）裝置采用組件多結構 更換實驗模塊便捷，如需擴展功能或開發新實驗，隻需添加實驗掛箱即可，永不淘汰。
2）雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3）實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4）采用三菱FX係列可編程控製器，功能強大，性能優越，采用模塊化設計，組合靈活。
5）組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

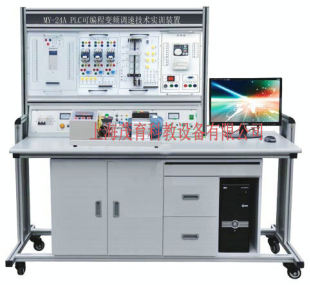

4、MY-24A PLC可編程變頻調速技術實訓裝置
本實訓裝置是專為目前各院校開設的《可編程控製器技術》、《可編程控製器及其應用》等課程實驗配套設計的，該設備集PLC編程控製器、變頻控製、工控組態軟件、仿真教學軟件、實驗掛箱於一體，綜合性強、功能齊全，做到一機多用、資源共享。可完成PLC編程控製器、變頻調速技術課程的相關教學實訓。是大中院校及中職理想的實驗設備。
裝置特點：
1）裝置采用組件多結構 更換實驗模塊便捷，如需擴展功能或開發新實驗，隻需添加實驗掛箱即可，永不淘汰。
2）雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3）PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4）采用三菱FX係列可編程控製器，功能強大，性能優越，采用模塊化設計，組合靈活。
5）組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
五、PLC可編程實訓室的功能實現
學生通過在實訓室的實訓，可以較全麵地學會PLC基本技能及應用和現代工控技術。另外，本實訓室為參加相關技能競賽的學生提供相應的賽前訓練；承擔高級電工考證中的PLC技能模塊考核；承接《可編程控製器係統應用》《PLC技術與應用》對外培訓。承擔以下實訓項目：主要完成典型電動機控製、數碼顯示控製、十字路口交通紅綠燈控製、機械手控製、電梯控製、郵件分揀、自動洗衣機控製、音樂噴泉控製、搶答器控製等。
