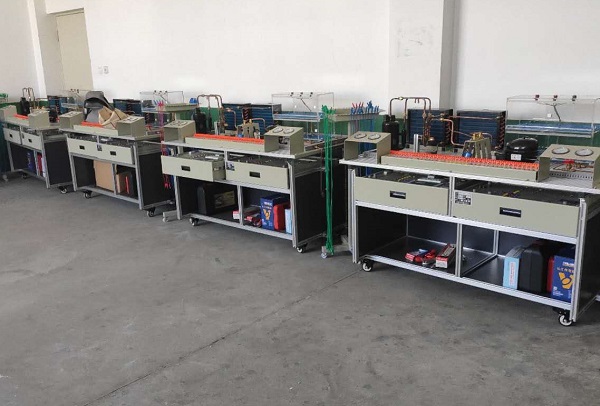

MYN-508C 現代製冷與空調係統技能實訓裝置

一、現代製冷與空調係統技能實訓裝置是專門為職業院校製冷類專業而研製的製冷製熱實訓設備，根據製冷製熱類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控製以及製冷係統、電氣控製係統、係統調試、故障診斷等特點進行設計。強化了學生對空調冰箱係統管路的安裝與維修係統調試等綜合職業能力。空調實驗台由空調係統模塊，冰箱係統模塊，電源及儀表模塊，空調電氣控製模塊，冰箱電子溫控電氣控製模塊，冰箱智能溫控電氣控製模塊等組成。通過設備進行項目訓練，能提高學生的動手操作能力，計劃組織能力，製冷係統的調試安裝能力，電氣控製電路維修能力等是現代製冷製熱技能實訓的必要工具。

二、技術性能：
1、輸入電源：單相三線 220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.5kVA
4、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
三、實訓裝置結構與組成：

1、裝置采用模塊化設計，由導軌式鋁合金安裝平台、空調係統、電冰箱係統、電氣控製係統等組成。
2、導軌式鋁合金安裝平台由標準規格的鋁合金工業型材組成，作為學生操作訓練的平台，上麵安裝有空調係統部件和冰箱係統部件。
3、空調係統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4、電冰箱係統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、溫控器、幹燥過濾器等。
5、電氣控製係統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控製模塊、冰箱電子溫控控製模塊、冰箱智能溫控控製模塊。
6、電源及儀表模塊：
    單相三線製220V交流電源供電。交流電壓表1隻，測量範圍：０～250V；交流電流表1隻，測量範圍０～5A，用於測量係統啟動電流及監測係統正常工作電流。
7、製冷係統壓力檢測單元：
    提供4隻真空壓力表，測量範圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用於測量空調、冰箱係統高、低壓側壓力。
8、電流型漏電保護裝置1套
    漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
四、基本配置：

序號	名  稱	技術參數及明細	數量
1	鋁型材實訓平台	長×寬×高為1500×800×800mm鋁型材實訓平台	1套
2	空調係統模塊	每套含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等器件	1套
3	冰箱係統模塊	每套含活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、幹燥過濾器等器件	1套
4	電源及儀表模塊	AC220V電源供電，交流電壓表0～130V、交流電流表0～5A	1套
5	冰箱電子溫控電氣控製模塊	提供東芝GR-204E電子溫度控製模塊，可控製直冷式雙門電冰箱	1套
6	冰箱智能溫控電氣控製模塊	單片機控製、液晶顯示、雙溫控；具有速凍功能、智能控溫	1套
7	空調電氣控製模塊	提供空調通用控製模塊，具有製冷、製熱、通風、除濕控製功能	1套
8	專用製冷工具1	CT2000脹管擴口器、CT536GF雙表修理閥、TW-1A旋片式真空泵、CT336螺紋頂針加液管、CT274割管刀、CT368彎管器、2升便捷手提式焊炬、外英內公轉接頭、導線等配套常用工具	1套
9	專用製冷工具2 （一個實訓室13台以上可配室1套）	活絡方榫扳手、擴口器、封口鉗、速換接頭、帶壓力表的三通檢修閥、三通換向閥、兆歐表、鉗形電流表0-30A多量程、	1套

1、空調係統管路設計、組裝、接線和調試項目
管路設計任務：
    空調係統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
係統組裝任務：
    將設計好的管路安裝到對應部件的合理位置並完成對空調係統的保壓、檢漏
係統接線任務
    判斷空調壓縮機的繞組，完成空調係統的線路鋪設和連接
係統調試任務：
    完成對空調係統的抽真空、加注製冷劑、電氣調試、工況的調整
2、電冰箱係統管路設計、組裝、接線和調試項目
管路設計任務：
    冰箱係統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
係統組裝任務：
    將設計好的管路安裝到對應部件的合理位置並完成對冰箱係統的保壓、檢漏
係統接線任務：
    判斷冰箱壓縮機的繞組，完成冰箱係統的線路鋪設和連接
係統調試任務：
    完成對冰箱係統的抽真空、加注製冷劑、電氣調試、工況的調整

---
