MY-403-Z3050搖臂鑽床智能培訓考核鑒定設備

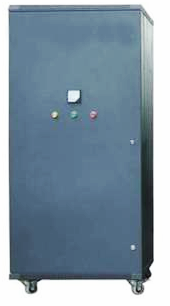

Z3050搖臂鑽床智能培訓考核鑒定設備（櫃式）由多種電氣元器件組成各種電氣控製線路，MCU 技術 RAM 處理芯片、LCD、鍵盤、無線或有線網絡通訊模塊等組成的智能答題器和實訓考核台等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核係統自動完成評分、恢複故障等功能，機床的工作原理及動作完全可以獨立進行。可以在Z3050搖臂鑽床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。
二、技術參數：
1、工作電源：三相五線 AC380 V±10% 50 Hz；
2、最大功率≤300W；
3、配電櫃材料：1.5mm厚度的冷軋鋼板；
4、外形尺寸：長×寬×高＝800×600×1700；
三、設備配置：

序號	名稱	型號/規格	單位	數量	備注
1	電控櫃	80×60×170cm	台	1
2	空氣開關	12N DZ20Y-100/3330	隻	1
		DZ47-60 10A 2P	隻	2
3	急停開關	LAY3	隻	1
4	按鈕	LA19-11	隻	7	紅2隻、綠5隻
5	主令開關	LS2-2	隻	1
6	萬能開關	LW5D-16/3	隻	1
7	熔斷器	RT14-20 1P	隻	2
8	指示燈	AD11-25/40 黃36V	隻	1
9	微電機	紅36V	隻	2
		紅380V	隻	1
		綠36V	隻	3
		220V	隻	4	紅2隻、綠黃各一隻
		6V 6轉	隻	3
10	變壓器	150W380V/127V 36V	隻	1
11	時間繼電器	15W/220V 6V	隻	1
		JS7-2A 127V	隻	5
12	交流接觸器	CJ20-10 127V	隻	5
13	行程開關	LX19K-B	隻	2
14	熱繼電器	JR36-20 0.35A	隻	2
15	微動開關	KW7-2	隻	6
16	繼電器	HH53P AC127V	隻	6
17	線路板	B2416	隻	1
18	銅柄		隻	3
19	電壓表	6L2 450V	隻	1
20	三相電機	JW5014 帶接線排	隻	4
21	故障板	A6368	塊	1
22	單片機答題器	红桃视频app配套	塊	1
23	答題器電源	红桃视频app配套	塊	1

四、實訓項目：
1、M4啟動後缺一相。
2、M1啟動後缺一相。
3、除冷卻泵電機可正常運轉外，其餘電機及控製回路均失效。
4、搖臂上升時電機缺一相。
5、M3液壓鬆緊電機缺一相。
6、除照燈外，其它控製全部失效。
7、QF1不能吸合。
8、按搖臂上升時液壓鬆開無效，且KT1線圈不得電。
9、搖臂升降控製，液壓鬆緊控製，立柱與主軸箱控製失效。
10、液壓鬆開正常，搖臂上升失效。
11、搖臂下降控製、液壓鬆緊控製、立柱與主軸箱控製失效，KT1線圈能得電。
12、搖臂液壓鬆開失效；立柱和主軸箱的鬆開也失效。
13、液壓夾緊控製失效。
14、搖臂升降操作後，液壓夾緊失效、立柱與主軸箱控製失效。
15、搖臂升降操作後，液壓自動夾緊失效。
16、立柱和主軸箱的液壓鬆開和夾緊操作均失效。
