MY-403F車.銑床電氣技能實訓裝置

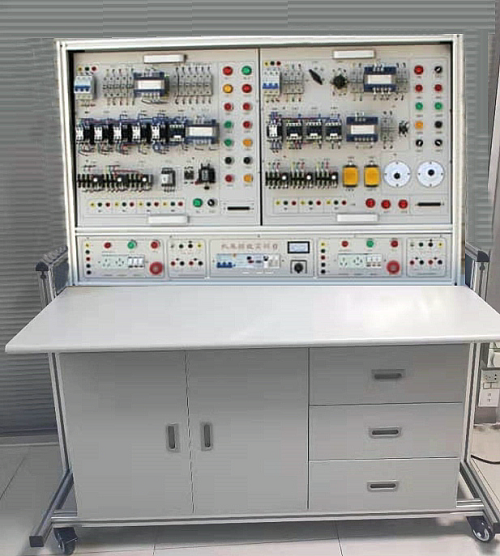

  車.銑床電氣技能實訓裝置  （車、銑床半實物）全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用於相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控製線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。

二、裝置特點:

1、本裝置采用標準配掛箱式，把2種常用典型的機床線路組合在一個實訓台上，2種機床分別為X62W型銑床、C6140普通車床，該實訓台的結構設計合理緊湊。一台裝置完成2種機床實訓考核，經濟效益更加顯著。

2、直觀性強，通過操作可熟悉機床的電氣控製線路的原理和特點。

3、技能培訓用的控製線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。

4、通過一隻轉換開關就能實現兩種機床電路的切換，方便快捷。

5、可以人為的設置故障點，隻要通過開關切換就可設置。

6、配電櫃設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、技術參數：

1、輸入電壓：三相四線～380V±10%  50Hz

2、工作環境：環境溫度範圍為-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1500mm×700mm×1500mm

5、設備重量：100k

四、裝置構成

一）、主控屏

1、三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

2、設有450V指針式交流電壓表三隻，指示電源輸入的三相電源電壓，並有三隻指示燈指示實訓台與外部電源的通斷。

3、三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4、電機配3台

二）、實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌麵防火、防水、耐磨高密度板。

五、實訓項目與目的

1、CA6140車床電氣控製電路單元常見故障檢查與排除（ 10個故障現象）
1）主軸電機缺相，在進KM1觸點之前斷路；
2）主軸電機缺相，在KMM1觸點與FR1之間斷路；
3）控製回路失效，在FU1與TC之間斷路；
4）刀架快速移動電機缺一相，在FU1與KA2觸點之間斷路；
5）刀架快速移動電機缺一相，在KA2觸點與刀架快移電機之間斷路；
6）主軸電機，刀架快移，冷卻泵控製失效，變壓器TC與FU2之間斷路；
7）主軸電機、刀架快移、冷卻泵控製失效。熱電器FR1與FR2兩常閉觸點之間斷路；
8）主軸電機不能啟動，KM1線包到TC間斷路；
9）刀架快移、冷卻泵間控製均不能控製。按鈕SB1與SB2之間連線斷開；
10）冷卻泵控製失效，啟動按鈕QS2與KM1常開觸點之間開路；
2、X62W銑床電氣控製電路單元常見故障的檢查與排除（15個故障現象）
1）主軸電機正、反轉均（jun1）缺一相，進給電機、冷卻泵缺一相，控製變壓器及照明變壓器沒電；
2）主軸電機起動缺相；
3）主軸電機無論正反轉均缺一相；
4）主軸電機無論正反轉均缺一相；
5）快速進給電磁鐵不能動作；
6）照明及控製變壓器沒電，照光燈不亮，控製回路失效；
7）控製變壓器沒電，控製回路失效；
8）除冷卻泵及主軸衝動外，其餘控製均失效；
9）主軸衝動失效；
10）主軸製動失效；
11）主軸啟動失效；
12）工作台進給控製及快速進給控製失效；
13）主軸運轉不能啟動；
14）主軸點軸隻有點動，不能自鎖；
15）圓工作台的進給控製及快速進給全失效；

---
