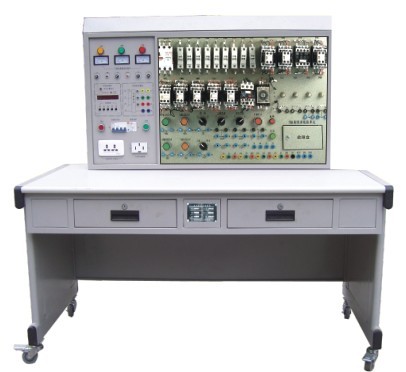

MY-M7120平麵磨床電氣技能實訓考核裝置(半實物)


平麵磨床電氣技能實訓考核裝置(半實物)
M7120 平麵磨床電氣技能實訓考核裝置(半實物)由電源控製部分、機床電氣控製部分、半仿真機床實物部分構成。電源控製部分包括實訓定時、定時報警、安全用電自動控製等,機床電氣控製部分把整台機床內部電器裝在正麵麵板上,能直觀地觀察機床工作時各電器的動作狀況。故障點在麵板上設有相應測試點,供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位,熟練掌握機床電路工作原理,其是維修電工初、中、高級技能鑒定的理想設備。
二、
技術性能
1、輸入電源:三相四線(380V±10%  50Hz)
2、工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃)
3、裝置容量:<1KVA
4、重    量:150kg
5、外形尺寸:1800mm×700mm×1250mm
二、設備
構成
一)、主控屏
  1、三相四線電源輸入,通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
  2、設有450V指針式交流電壓表三隻,指示電源輸入的三相電源電壓,並有三隻指示燈指示實訓台與外部電源的通斷。
  3、三相四線電源輸出,具有單片機全程監控相間、線間過載或短路自動切斷總電源。
  4、實驗兼報警記錄儀(實驗管理器):平時作為時鍾使用,具有設定實訓考核時間,定時報警、切斷電源等功能。
二)、機床電器裝載板:安裝機床電器、故障設置盒及故障測試孔。
三)、仿真機床一台,通過電纜與機床電器裝載板相連接,演示機床的各種動作。
四)、實訓桌:桌體為鐵質雙層亞光密紋噴塑,桌麵防火、防水、耐磨高密度板。
三、
實訓項目與目的
1、熟悉常用低壓電氣的機構、原理;
2、通過觀察機床模擬運動,了解機床的真實運動狀況;
3、掌握機床電器控製原理及各種保護裝置;
4、掌握機床常見故障發生部分現象及排除方法。
四、
故障點設置一覽表
故障編號 故障現象 故障編號 故障現象
1 機床無法啟動 15 電磁吸盤不能工作
2 液壓泵電動機無法啟動 16 電磁吸盤控製不能自鎖
3 液壓泵電動機無法啟動 17 電磁吸盤不能進行充磁
4 液壓泵電動機無法啟動 18 電磁吸盤不能進行充磁
5 液壓泵電動機和砂輪電動機都無法啟動 19 電磁吸盤不能退磁
6 砂輪電動機無法啟動 20 電磁吸盤不能退磁
7 砂輪電動機無法啟動 21 電磁吸盤不工作
8 砂輪電動機控製無自鎖 22 電磁吸盤不工作
9 砂輪電動機無法啟動 23 液壓泵、砂輪電動機不能工作
10 砂輪電動機無法啟動 24 電磁吸盤不能退磁
11 砂輪架無法上升 25 電磁吸盤不能工作
12 砂輪架無法上升 26 液壓泵不工作
13 砂輪架無法下降 27 砂輪不工作
14 砂輪架無法下降 28 砂輪不能下降
