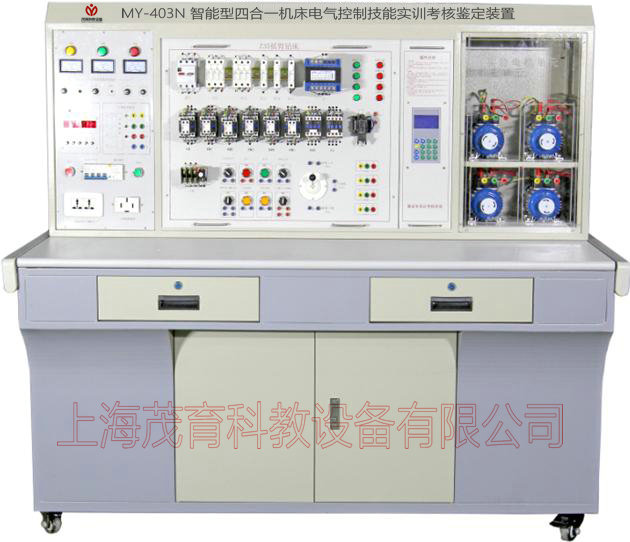

MY-403N智能型四合一機床電氣控製技能實訓考核鑒定裝置

（掛箱）

智能型四合一機床電氣控製技能實訓考核鑒定裝置-產品概述：
本裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規範要求，結合工廠生產實際和職業崗位的技能要求，按照職業教育和實訓考核特點而設計的產品。其適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、機床電路維修等課程的實訓與考核，也適合技工學校機電類專業《電氣設備維修》課程的實習、安裝，維修電工技師班培訓和實操。
二、產品特點：
1、智能化程度高：由教師機通過電腦統一設置故障，由網絡輸至學生實訓台進行排故訓練，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
2、公正度高：由電腦統一設置故障，實訓考核人員條件與機會均（jun1）等，客觀、科學判斷實訓考核結果，做到“鐵麵無私”。
3、裝置采用積木式結構，學校可根據實訓考核的側重點選擇相應的機床電路掛箱，做到一台裝置可以進行多種機床電路實訓考核，且根據以後教學情況的變化而增購掛箱，設備永不淘汰。
4、實用性強：通過測試查找故障點，熟練掌握機床故障特點，各器件的性能結構、各類機床電路工作原理。
5、所有的元器件都安裝在麵板正麵，可直觀地看到它們的動作情況，麵板上還安裝了測試孔，便於學生測試與排故。
6、裝置上設有三相電源輸出短路軟載止保護功能，防止了實訓考核時發生誤操作損壞元器件。
二、適用範圍
通過更換掛箱能完成以下四種機床電路的實訓考核：
1、X62W型萬能銑床電氣技能實訓考核
2、T68臥式鏜床電路技能實訓考核
3、Z3040搖臂鑽床電路技能實訓考核
4、M7130 平麵磨床電氣技能實訓考核
每個電路均設有17-25個故障點，通過掛箱上的故障設置盒隨機設計故障點。
三、產品特點
1、一台裝置能完成四種機床電路的實訓考核，經濟效益顯著。
2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。
3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下複位按鈕後才能重新啟動電源，確保設備安全。
四、技術性能
1、輸入電源：三相四線～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1400mm
五、裝置的構成及功能
裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三隻，指示電源輸入的三相電源電壓，並有三隻指示燈指示實訓台與外部電源的通斷。
（3）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與複位功能。
（4）實驗管理器：具有設定實訓時間，定時報警、切斷電源等功能。
（5）設有380V和220V插座，為外部儀器提供工作電源。
2、輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機，電機所有的接線口都已引到麵板上，通過專用安全導線與實訓考核電路掛箱連接。
（二）X62W萬能銑床電路技能實訓考核裝置故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	冷卻泵不能啟動	13	進給電機不能正轉
2	主軸、進給均（jun1）不能啟動	14	工作台不能向上或向後進給
3	主軸無變速衝動	15	圓形工作台不能工作
4	主軸停止製動不正常	16	非圓工作台不能向右進給
5	主軸電機不能啟動	17	非圓不能上下（或前後）進給，不能快進
6	主軸停止不能製動	18	不能上下（或前後）進給
7	主軸不能啟動	19	不能向下（或前）進給
8	進給電機不能啟動	20	進給電機不能反轉
9	進給變速無衝動，圓形工作台不能工作	21	隻能一地快進操作
10	工作台不能左右進給	22	不能快進
11	非圓工作台不工作	23	電磁閥不動作
12	工作台不能向左進給	24	進給電機不轉

（三）T68臥式鏜床電路技能實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不能啟動	14	主軸電機不能正轉
2	主軸正轉不能啟動	15	主軸隻有點動控製
3	主軸正轉不能啟動	16	主軸電機不能正轉
4	主軸正轉不能啟動	17	主軸電機不能反轉
5	主軸正轉不能啟動	18	主軸正轉工作不正常
6	主軸正轉不能啟動	19	主軸低速不能工作
7	主軸正轉不能啟動	20	主軸反轉工作不正常
8	主軸正轉不能啟動	21	主軸高速不工作
9	主軸不能工作	22	快速電機不能正轉
10	主軸無高速	23	快速電機不能正轉
11	主軸停止無製動	24	快速電機不能反轉
12	主軸變速無衝動	25	快速電機不轉
13	變速衝動工作不正常

（四）Z3040搖臂鑽床電路技能實訓考核裝置故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不工作	11	立柱不能鬆開
2	機床不工作	12	立柱不能鬆開
3	主軸電機不能啟動	13	主軸箱不能保持鬆開
4	主軸電機不能啟動	14	主軸箱不能鬆開
5	搖臂不能上升	15	機床不能啟動
6	搖臂不能上升	16	冷卻泵不能啟動
7	搖臂不能下降	17	照明燈不亮
8	搖臂不能下降	18	主軸不工作
9	立柱不能夾緊	19	立柱夾緊電機不工作
10	立柱不能夾緊	20	搖臂不能升降

（五）M7130 平麵磨床電氣技能實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	15	電磁吸盤不能工作
2	液壓泵電動機無法啟動	16	電磁吸盤控製不能自鎖
3	液壓泵電動機無法啟動	17	電磁吸盤不能進行充磁
4	液壓泵電動機無法啟動	18	電磁吸盤不能進行充磁
5	液壓泵電動機和砂輪電動機都無法啟動	19	電磁吸盤不能退磁
6	砂輪電動機無法啟動	20	電磁吸盤不能退磁
7	砂輪電動機無法啟動	21	電磁吸盤不工作
8	砂輪電動機控製無自鎖	22	電磁吸盤不工作
9	砂輪電動機無法啟動	23	液壓泵、砂輪電動機不能工作
10	砂輪電動機無法啟動	24	電磁吸盤不能退磁
11	砂輪架無法上升	25	電磁吸盤不能工作
12	砂輪架無法上升	26	液壓泵不工作
13	砂輪架無法下降	27	砂輪不工作
14	砂輪架無法下降	28	砂輪不能下降
