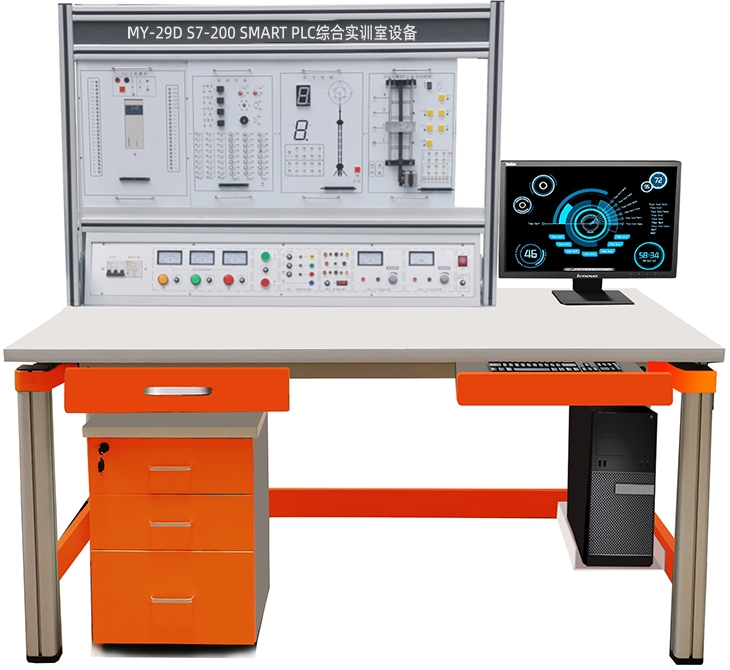

MY-29D型S7-200PLC綜合實訓台

一、 S7-200 PLC綜合實訓台（SMART S7-200 ）-總體要求
1、實訓台能完成《可編程控製器技術》、《電氣及PLC控製技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控製技術》等課程的實驗教學、實操技能培訓與實訓技能鑒定考核。
2、采用積木組合式結構，所有模塊全部按照工業標準信號進行實訓，由簡單的PLC基本指令開始，如更深層次的高速計數器、PID運算、步進脈衝定位、變頻器等，組成一套完整的PLC學習係統。
3、基本器件采用模塊化結構，使裝置不會隨新技術、新課題的發展而淘汰，隻需増加核心新部件即可擴展完成新課題的實訓，並能實現強-弱電之間、交叉課程之間的互聯，實現仿真化、信息化、網絡實訓教學。
4、利用目前典型的可編程控製器及總線技術完成對工業生產中模擬對象、實物模型中的邏輯、模擬、過程、運動等的控製實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。實訓對象要求實物教學，接近工業現場的實際應用，提高學生的學習樂趣，使學生很快就能適應現場的工作。

二、裝置特點
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和係統性。
2、項目實訓模塊：利用目前典型的可編程控製器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控製實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
3．采用西門子S7-1200係列（S7-200 SMART)可編程控製器，功能強大，性能優越，采用模塊化設計，組合靈活。
4．采變頻器，功能廣泛，動態響應高，驅動性能高。
5.采用工業及7寸觸摸屏，兼容性強，畫麵編輯功能強，圖庫豐富，滿足日常教學需求和工業控製要求。
6、多種通信方式：通過以太網總線，將實訓裝置（從站）PLC和主站PLC進行以太網主從通信。PLC與觸摸屏實現1：N通信，觸摸屏畫麵可實時監控PLC係統運行狀態和控製PLC係統。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控製屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、等組成。
（一）控製屏（鐵質雙層亞光密紋噴塑結構，鋁質麵板）
1、交流電源控製單元
三相四線380V交流電源經空氣開關後給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控製屏的供電由鑰匙開關和啟停開關控製，同時具有漏電告警指示及告警複位。
提供三相四線380V、單相220V電源各一組，由啟停開關控製輸出，並設有保險絲保護。
2、主機實訓組件
西門子1200PLC(CPU1214C,DC/DC/DC）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出）、RS-485通信口；數字量模塊SM1223(8路數字輸入/8路數字輸出），模擬量模塊SM1234(4路模擬量輸入/2路模擬量輸出），含有以太網通信；所有端口全部引到麵板，對應標識絲印清晰易懂，具有I/O並口擴展接口功能，配套下載和通信線配套編程電纜。
.變頻器組件
3、配置西門子V20變頻器，功率0.37kW，帶有RS485通信接口及操作麵板。
4.觸摸屏實訓組件
西門子觸摸屏KTP700基本版，精簡麵板，按鍵式/觸摸式操作，7" TFT顯示屏，65536顏色，PROFINET接口，集成以太網口和USB口
5、伺服驅動器模塊
西門子V90伺服驅動器，輸入電壓：200-240V；功率：200W；防護等級:IP20；常規通用接口，配套西門子SIMOTICS S-1FL6,低慣性,200W,3000轉,0.32N*m。
（二）實訓掛箱

序號	編號	控製對象實訓模塊	實訓教學目標
1	SX1	搶答器/音樂噴泉	通過對搶答係統中各組人員搶答時序的監視和控製，掌握條件判斷控製指令的編寫方法；通過對音樂噴泉控製係統中“水流”及音樂的循環控製，掌握循環指令的編寫方法。
2	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控製，掌握順序控製指令的編寫方法。
3	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控製指令的編寫方法。通過對天塔之光閃亮過程的移位控製，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控製和對貨物在自動送料裝車係統中流向、流量的控製，掌握較複雜邏輯控製指令的編寫方法。
5	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控製，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控製，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控製，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控製/自控成型機	通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控製，掌握一個完整工業應用係統中的較簡單邏輯控製程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控製，掌握一個完整工業應用係統中的較複雜邏輯控製的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控製，初步掌握PLC控製係統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
11	SX11	步進電機/直線運動：（實物）步進電機係統由驅動電路、步進電機、刻度盤、指針等組成；直線運動係統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用PLC對步進電機及直線運動實物模塊的控製，初步了解步進電機方向、拍數的控製及直線運動檢測、定位控製。
12	SX12	自動洗衣機/電鍍生產線	通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先後順序的控製，掌握多點PLC控製係統的綜合應用能力。
13	SX13	直流電機控製/溫度控製(模擬量控製)	通過對直流電機係統中脈衝信號采集、轉速控製(電壓量)及溫度控製係統中的溫度參數的控製，掌握高速計數器指令、模擬量處理指令、PID指令的使用。
14	BP1	變頻器實訓組件：配置西門子V20變頻器	初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器調速技術及PLC綜合控製技術。
15	CM1	觸摸屏實訓組件：西門子觸摸屏（KTP700）	了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，並掌握複位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫麵跟蹤在觸摸屏中的實現方法。
16	WK2	網孔板	學會電氣控製係統中各元器件的布局規劃、安裝、調試過程知識。

（三）．低壓電氣實驗模塊
交流接觸器（帶輔助觸點2常開2常閉）3隻；時間繼電器1隻，常開常閉複合按鈕（紅綠黑）3個；漏電斷路器1隻，3P熔斷器底座（配4A熔芯）1隻，2P熔斷器底座（配2A熔芯)1隻，熱繼電器1個。掌握一般強電係統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控製；掌握安裝和調試PLC電氣控製係統的有關知識。
（三）實訓桌、椅
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用於放置工具及資料，電腦桌聯體設計，造型美觀大方。每台實驗桌配備兩張小凳子。
（四）智能倉儲控製模型
1）係統概述
可供學生完成直流電機控製、步進電機控製、伺服電機控製、PLC指令訓練、位控訓練、傳感器檢測技術等方麵的實訓實習、課程設計的使用。
基本功能：
（1）將貨物送到指定位置（由操作員指定的位置）
（2）自動將貨物送到某一位置（由PLC判定位置）
（3）將某一倉庫的貨物取出（由操作員指定位置）
（4）自動取出某一倉庫的貨物（由PLC判定位置）
（5）能夠實現低速啟動-變速運行-低速停車的功能
2）產品特點
1、該裝置由立體倉庫主體、接口電路所組成。立體車庫主體由底盤、三層十倉位庫體、傳動機械及電氣控製等四部分組成。
2、模型的傳動機械部分采用滾珠絲杠、滑軌、普通絲杠等機械元件組成，采用步進電機作為拖動元件。
3、該模型倉庫庫體由三層十個倉位組成，由PLC編程實現X、Y、Z軸位置控製，可完成倉庫車模的自動或手動存取。
1）采用可編程邏輯器件，實現X、Y、Z軸的限位保護、互鎖保護，確保了學生在誤操作時不損壞係統硬件。
2）開放式接口設計，適宜技能實訓使用。
3）通過傳感器信號采集，PLC編程，實現對步進電機及直流電機進行複雜的位置控製、時序邏輯控製及上位機監控等功能。
4）采用滾珠絲杠、直線導軌、普通絲杠作為傳動裝置。
5)輸入電壓：AC 200V-240V（帶保護地三芯插座）、耗電量<250W。
橫軸位移Lh＝290mm
縱軸位移Lv＝290mm
重複精度：0.1mm
4、外形尺寸：600×450×600mm(L×W×H)
（五）三相鼠籠式異步電動機（380V）
三相異步電動機，380V/△接法，轉速1400轉/min，功率90W，頻率50HZ，絕緣等級E級。
五、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）
3.PLC仿真實訓
（二）PLC模擬控製應用實訓
4.數碼顯示控製
5.搶答器控製（優先級、數值運算，具有聲效功能）
6.天塔之光控製（閃爍、發射、流水型）
7.音樂噴泉控製（具有聲效功能）
8.十字路口交通燈控製
9.水塔水位控製
10.自動送料裝車係統控製
11.四層電梯控製（實物）
12.裝配流水線控製
13.多種液體混合裝置控製
14.自控成型機控製
15全自動洗衣機控製（具有聲效功能）
16.電鍍生產線控製
17.自控軋鋼機控製
18.郵件分揀機控製
19.自動售貨機控製
20.機械手控製
21.加工中心控製（實物）
（三）PLC實物控製實訓
1.直線運動
2.步進電機運動控製
3.直流電機控製
4.溫度控製
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
1.三相電機點動控製
2.三相電機連續控製
4.三相電機星三角控製
4.三相電機正反轉控製
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器麵板操作與運行
3.變頻器無級調速
4.外部端子點動控製
5.變頻器控製電機正反轉
6.多段速度選擇變頻調速
7.外部模擬量(電壓/電流）控製方式的變頻調速
8.PLC控製變頻器外部端子的電機正反轉
9.PLC數字量控製方式的多段速
10.PLC數字量控製方式的電機降壓啟動
11.PLC控製變頻器外部端子的電機運行時間控製
12.基於PLC模擬量控製變頻開環調速
13.基於觸摸屏控製方式的基本指令編程練習
14.觸摸屏畫麵等級設置及操作
15.觸摸屏畫麵切換操作
16.基於觸摸屏控製方式的LED控製
17.基於觸摸屏控製方式的電機運行時間控製
18.基於觸摸屏控製方式的搶答器控製
19.基於觸摸屏控製方式的四節傳送帶控製
20.基於觸摸屏控製方式的運料小車控製
21.基於觸摸屏控製方式的自動供水控製
22.基於觸摸屏控製方式的多段速控製

友情提示：
1、設備驗收：各采購單位收貨時請S7-200PLC綜合實訓台的貨品外觀，核實S7-200PLC綜合實訓台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供S7-200PLC綜合實訓台使用說明書和質保期，在質保範圍內提供對S7-200PLC綜合實訓台的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的S7-200PLC綜合實訓台選型錯誤或設備購買數量錯誤，造成S7-200PLC綜合實訓台的退換貨要求，將不被接受；
4、設備貨期：對S7-200PLC綜合實訓台的發貨期為參考值，如您需要了解S7-200PLC綜合實訓台的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對S7-200PLC綜合實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關S7-200PLC綜合實訓台的技術谘詢；
