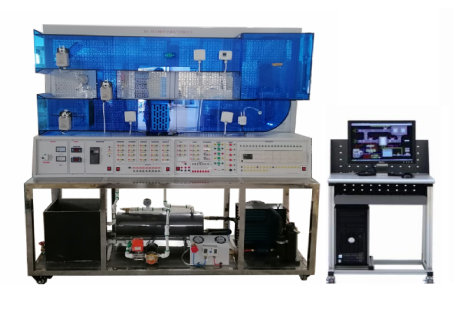

MYN-519A中央空調自控係統綜合實驗裝置

一、產品概述：
中央空調自控係統綜合實驗裝置，中央空調自控係統綜合實驗平台(PLC控製)是以製冷/熱係統、冷媒水係統和空氣處理係統為控製對象，融合傳感器技術、和智能化控製技術，通過程序設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行自動控製。
二、裝置特點：
1、裝置主體結構件采用不鏽鋼材質，所有不鏽鋼設備均進行不鏽鋼精細拋光處理，造型美觀、結構合理；
2、實驗裝置空氣處理風道采用高強度有機玻璃材質，實驗流程直觀清晰；
3、實驗裝置采用一次回風設計，信號連接采用集中式端子排連接方式，接線方便；
4、空氣處理係統既有完善的過程變量檢測，又有較先進的變頻控製執行機構，可完成多種模式下的空氣處理實驗；
5、裝置配有歐式導線架，用於懸掛和放置實驗專用連接導線，外形尺寸為不大於530mm×430mm×1200mm，設有五個萬向輪，造型美觀大方。
6、裝置主要由冷源係統、空氣循環模擬係統、空調控製與測試係統。空調控製與測試係統帶電源開關指示、變頻器、溫控儀表、按鈕開關、執行部分接口、溫濕度及反饋信號接口、DDC控製模塊的I/O引線接口等。
7、配有中央空調係統仿真教學軟件：軟件采用3D技術與交互式動畫相結合的方式，模擬中央空調係統。
三、技術參數：
1、外形尺寸：
不大於2000mm×700mm×1717mm, 本實驗裝置由實驗台、安裝網孔板、製冷（熱）係統、循環水係統、空氣處理係統、自控係統和上位監控工程、製冷機組、製熱係統、、空調箱（風道）、冷凍水係統、測量儀表電氣控製係統、模擬熱源等組成。實驗台:不鏽鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，製冷機組。
2、具有空氣處理流程；
能模擬空氣處理過程實驗
3、控製方式：
具有中央空調自控係統編程設計和上位監控工程組態設計
4、整機容量：
功率：小於2500W
5、輸入電源：
三相四線（或五線）～380V±10% 50Hz
6、工作環境溫度和濕度：
溫度-20℃～+55℃，相對濕度小於95%。
7、安全保護：
漏電自動保護裝置；
8、製冷機組：
1台1匹全封閉風冷機組、幹式蒸發器、儲液罐、內平衡式熱力膨脹閥、幹燥過濾器等組成，管路中還設有操作手閥、高低壓力控製器、壓力表等實驗所必需的部件；
9、空氣處理係統：
采用粗效過濾網、差壓開關、電動調節風閥、溫濕度傳感器及送風機等組成；
10、媒水水係統：
額定流量為30升/分，揚程為8米，額定功率180W。泵體完全采用不鏽鋼材料，以防止生鏽，使用大於6年；整個供水係統，由製冷係統將水箱的水溫製冷/製熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現了循環使用。
11、耐震真空壓力表：
量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控製器：設定範圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。徑向壓力表：量程0～0.16 Mpa，溫度表：0-100°C
12、plc控製器：(可選配西門子)
測量模塊:由FX2N-4AD-PT組成部的溫度測試控製係統. plc控製模塊:工作電壓：DC24×(1±10%)V或AC17V，允許範圍：AC14.45V～18.7V、由FX3U-48組成部的溫度測試控製係統,通訊介質：雙絞線
13、溫度傳感器：
工作電源24V DC,測溫範圍0-100°C,輸出4-20mA；
14、壓力傳感器：
管路壓力測量，電源24VDC±5%；量程範圍：0～200kpa輸出信號4～20mA DC；
15、風速傳感器：
管道式安裝，量程: 0-10m/s ；輸出信號:4-20mA
16、變頻器：
工業變頻器，額定功率不小於0.37kW。控製信號輸入為0～20mADC或0～10VDC，風道溫度PID控製，利用變頻器和DDC的AI、AO功能實現PID連鎖閉環控製。
220V變頻輸出用來驅動媒水水泵。
17、配套資料：
上位機組態軟件、配套應用程序、實驗指導書、使用說明書等；
18、電腦桌子：
采用鋁型材和鈑金結構，台麵為防火、防水、耐磨高密度板；立柱及橫梁為30*30鋁合金型材，鍵盤位采用300mm導軌固定，為抽屜式結構；下方裝有萬向輪。
四、設備配置表：

序號	名稱	參數	數量	備注
1	空調主機	1P	1
2	風管	有機	1
3	主機架			不鏽鋼
4	水箱	450300400高		不鏽鋼
5	電動調節風閥		1
6	壓差控製器		1
7	變頻器	0.4K	1
8	1P蒸發器	定做	1
9	溫度傳感器	4-20MA -40到+80度	3
10	溫濕度傳感器	4-20MA -40到+80度4-20MA 0-9999 探頭長度150mm	3
11	水泵	1.5T
12	200風機	220	1
13	電動風閥	220V	4
14	水蒸發器	1P	1
15	有壓過濾網	定製	1
16	導線架		1
17	風速度傳感器	4-20MA	1
18	控製器	FX3U-48	1	可選配
19	控製器通信卡		1
20	電腦	（每台實驗裝置均配有監控組態編程的上位機一台（數據采集接口卡；組態編程軟件；建議參考品牌：聯想、同方；處理器:Intel 雙核3.0GHz ；內存: 2GB DDR3；硬盤：SATA 500GB；光驅: 支持DVD SuperMulti 雙層刻錄；顯示器:寬屏液晶 19.5寸；顯卡:獨立顯卡，1GB顯存）。	1	自備

五、實驗項目：
1.封閉式空調係統製冷實驗
2.封閉式空調係統製熱實驗
3.一次回風係統製冷實驗
4.一次回風係統製熱實驗
5.製冷（熱）係統控製實驗
6.數字控製模塊的應用實驗
7.監控係統設計組態實驗
8.變頻器的應用
9.比例調節流量控製實驗
10.傳感器實驗
11.送風機的運行監控
12.送風機的壓差監控與作用
13.送風的故障與監視
14.防凍開關的作用與監視
15.送風的溫度調節與監控
16.冷熱水閥的控製與溫度間的變化。
17.新風閥與送風溫度的調節關係與監控
18.防凍開關的應用與監視。
19.新風閥的調節，加小濕閥的調節與變化。
20.係統的手自動監控與故障監控。
21.了解中央空調空氣處理流程
22.了解製冷（熱）工作原理，掌握製冷（熱）機組操作方法
23.掌握中央空調自控係統中過程變量調節方法
24.了解不同工況下中央空調工作流程
25.掌握中央空調自控係統編程設計和上位監控工程組態設計
